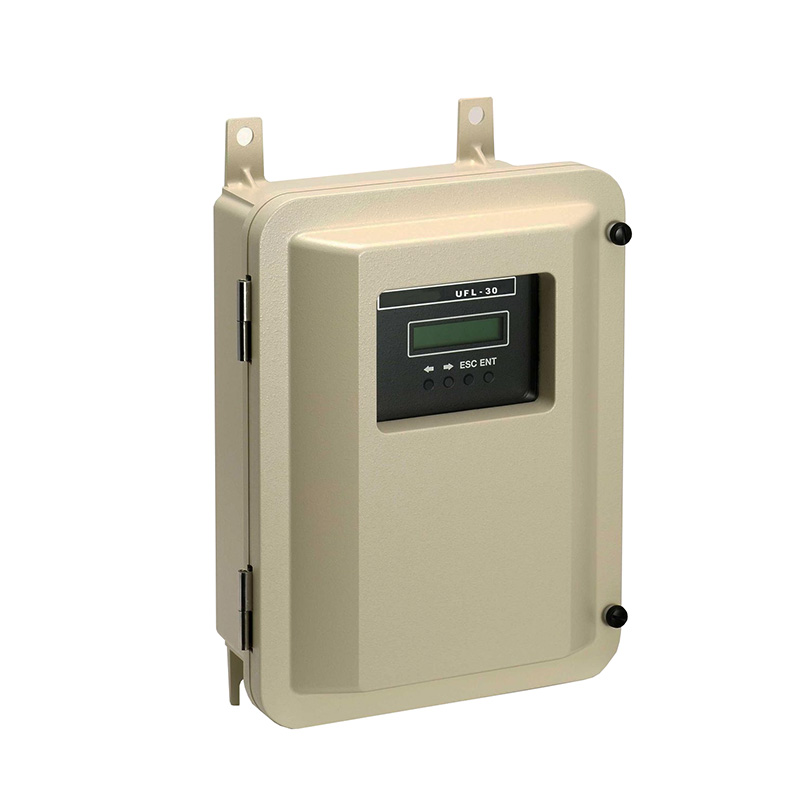

Ультразвуковой расходомер жидкости TOKYO KEIKI UFL-30
Ультразвуковой расходомер жидкости Tokyo Keiki UFL-30 способен работать в режиме двулучевого измерения. Помимо двух аналоговых выходов прибор оснащен также четырьмя релейными и двумя цифровыми выходами. Tokyo Keiki UFL-30 легко управляется с помощью кнопок на передней панели или с помощью программного обеспечения.
Отличительные особенности:
- двулучевое измерение, позволяющее проводить стабильные измерения на трубопроводах малой длины;
- мониторинг отраженного сигнала;
- высокая степень защиты корпуса IP 65 (IP 67/IP68 для преобразователей);
- обнаружение и предупреждение о помехах;
- предварительно заданный запуск суммирования;
- передача данных на ПК в режиме реального времени.
Функции: измерение скорости потока от -30 до 30 м/с.
Комплектация Tokyo Keiki UFL-30 Однолучевая:
- электронно-измерительный блок расходомера Tokyo Keiki UFL-30 (при заказе необходимо указывать тип питания (24В DC или 220 В АС) и параметры труб (от 25 до 6000 мм));
- два преобразователя ультразвукового типа;
- два кабеля для преобразователя длиной по пять метров каждый;
- два устройства для крепления преобразователей.
Комплектация Tokyo Keiki UFL-30 Двулучевая:
- электронно-измерительный блок расходомера Tokyo Keiki UFL-30 (при заказе необходимо указывать тип питания (24В DC или 220 В АС) и параметры труб (от 25 до 6000 мм));
- дополнительный генератор импульсного типа;
- четыре преобразователя ультразвукового типа;
- четыре кабеля для преобразователя длиной по пять метров каждый;
- четыре устройства для крепления преобразователей.
Комплектация Tokyo Keiki UFL-30 Четырехлучевая:
- электронно-измерительный блок расходомера Tokyo Keiki UFL-30 (при заказе необходимо указывать тип питания (24В DC или 220 В АС) и параметры труб (от 25 до 6000 мм));
- дополнительный генератор импульсного типа;
- восемь преобразователей ультразвукового типа;
- восемь кабелей для преобразователей длиной по пять метров каждый;
- восемь приспособлений для крепления преобразователей;
- устройство для соединения преобразователей.
Дополнительные аксессуары для Tokyo Keiki UFL-30:
- комплект из двух специальных коаксиальных кабелей длиной один метр каждый;
- комплект из двух преобразователей (запасных) предназначенных для диаметров более 300мм;
- комплект (запасной) из держателя, провода и устройства для натяжения провода, предназначенный для работ по монтажу запасных преобразователей для диаметров более 300 мм;
- комплект из двух преобразователей (запасных), предназначенных для диаметров менее 300мм;
- комплект (запасной) из держателя, провода и устройства для натяжения провода, предназначенный для работ по монтажу запасных преобразователей для диаметров менее 300 мм;
- генератор импульсного типа;
- устройство для соединения.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Рабочий диапазон измерения |
От −30 до 30 м/с |
Показатель погрешности при измерении потока со скоростью менее 2 м/с |
±0,02 м/с – при диаметре труб от 25 до 300 мм ±0,008 м/с – при диаметре от 300 до 6000 мм |
Уровень погрешности при измерении потока со скоростью 2 м/с и более |
±1 %
|
Характеристика рабочих диапазонов температурных преобразователей |
Для стандартных преобразователей – от -20 до 60 градусов по Цельсию Для высокотемпературных – от -20 до 115 градусов по Цельсию |
Типы и характеристики выходов |
Два выхода по 4-20мА, Четыре выхода (реле) - 48В DC 0,4А – для сумматор-счетчика и сигнализации; Цифровые: однонаправленный и коммуникационный RS232 |
Параметры и тип питания |
24В либо сеть, 220В/50Гц |
Рабочие условия окружающей среды |
От −10 до 60ºС |
Внешние габариты прибора |
260х394х115мм |
Прибор русифицирован, внесен в Государственный реестр (номер 41933-09).
