Датчик влажности и температуры TH 210

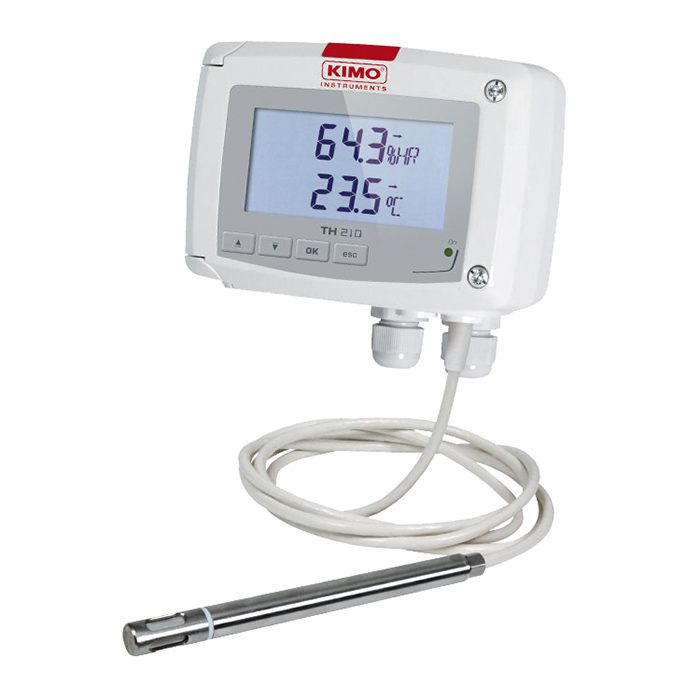

Стационарный датчик Кимо (Kimo) TH 210 предназначен для измерения влажности воздуха и температуры. Датчик Кимо TH 210 способен рассчитывать и передавать данные абсолютной влажности, энтальпии, точки росы. Имеются модели с выносным зондом.
Основные свойства датчика влажности и температуры Кимо (Kimo) TH 210:
- конфигурируемые диапазоны измерений от 5 до 95% отн. влажн. и от -40 до +180 °С (в g type зависимости от типа зонда);
- функции: относительная и абсолютная влажность, точка росы, сухая и влажная температура, энтальпия;
- зонд из нержавеющей стали или поликарбоната;
- 4-проводной аналоговый выход 0 - 5/10 В или 0/4 - 20 мА;
- источник питания напряжением 24 В перем./пост. тока или 115/230 В перем. тока;
- индикатор тенденции;
- корпус из пластика ABSV0, степень защиты МР 65, с дисплеем или без него;
- установка с помощью системы «1/4 оборота» с настенной пластиной.
Опции и вспомогательные принадлежности для датчика Кимо (Kimo) TH 210:
- LCC-S: программное обеспечение конфигурирования с USB-кабелем;
- Скользящие фитинги;
- Соединительные фитинги;
- Кабельные уплотнения;
- Защитные наконечники;
- Настенный опорный кронштейн для удаления зонда влажности.
Характеристики Кимо (Kimo) TH 210 |
Значения |
Диапазон измерения гигростата: - отн. влажность - температура: - негерметичная модель, - модель с выносным зондом из поликарбоната - модель с выносным зондом из нержавеющей стали |
от 5 до 95% отн. влажности
от 0 до +50 °С |
Источник питания |
24 В перем./пост. тока ±10% 115 В перем.тока или 230 Вп ерем. тока ±10%, 50-60 Гц |
Выходные сигналы |
2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода) |
Материал |
ABS V0 согласно стандарту UL94 |
Пылевлагозащита |
IP65 |
Дисплей |
75 x40 мм, ЖК-дисплей, 19цифр, 2строки |
Кабельное уплотнение |
для кабелей максимальным диаметром 8 мм |
Масса, кг |
0,320 |
Гальваническая развязка |
Входы и выходы (модели 115В/230 В перем. тока) Выходы (модели 24 В перем./пост. тока) |
Потребляемая мощность |
5 ВА |
Электромагнитная совместимость |
EN61326 |
Электрическое соединение |
Винтовая клеммная колодка для кабеля площадью сечения 2,5 мм2 |
Связь с ПК |
Кабель типа mini-Din с разъемом USB от компании Kimo |
Окружающая среда |
Воздух и нейтральные газы |
Условия эксплуатации |
Воздух и нейтральные газы |
Рабочая температура |
от 0 до + 50°C |
Температура хранения |
от -10 до + 70°0 |
Типы наконечников зондов для датчика Kimo TH 210
Номер элемента |
EPP2 |
EPI25 |
EPI100 |
EPFI |
EPFT |
EPH2O2 |
Материал наконечника |
ПК(1) |
Нерж.ст.(2) |
Нерж.ст.(2) |
Нерж.ст.(2) |
ПТФЭ(3) |
MnO2(4)
|
Материал фильтра |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
ПТФЭ |
ПТФЭ |
Тип фильтра |
Сетчатый |
Сетчатый |
Сетчатый |
Металло керамический |
Металло керамический |
Металло керамический |
Максимальный размер частиц |
25 мк |
25 мк |
100 мк |
10 мк |
50 мк |
50 мк |
Максимальная скорость потока воздуха |
25 м/с |
25 м/с |
20 м/с |
30 м/с |
25 м/с |
25 м/с |
Максимальная температура |
120 °С |
180 °С |
120 °С |
180 °С |
180 °C |
180 °C |
Максимальная относительная влажность |
95% |
95% |
100% |
90% |
90% |
95% |
Длина |
30 мм |
30 мм |
30 мм |
30 мм |
30 мм |
33 мм |
Применение |
||||||
Система вентиляции, отопления и кондиционирования воздуха (HVAC) |
x |
x |
|
|
|
|
Помещение холодного хранения |
|
|
x |
|
x |
|
Промышленность |
x |
x |
x |
x |
x |
|
Фармацевтические заводы / Микроэлектроника |
x |
x |
x |
x |
x |
x |
Сушка |
|
|
|
x |
x |
|
Термоотверждение |
|
|
|
x |
|
|
Плавательный бассейн |
|
|
x |
|
|
|
Метрологические характеристики датчика влажности и температуры Кимо (Kimo) TH 210
Характеристики |
Значения |
Измерение температуры |
|
Тип датчика |
Pt100 1/3 в соответствии со стандартом DIN IEC751 |
Диапазон измерения: - негерметичная модель - модель с выносным зондом из поликарбоната - модель с выносным зондом из нержавеющей стали |
от 0 до +50 °С от -20 до +80°С от -40 до +180 °С |
Погрешность*: |
±0,3% от показаний ±0,25 °С |
Единицы измерения |
°C / °F |
Время отклика |
Т90 = 0,9 секунды при V воздуха = 1 м/с |
Разрешение |
0,1°C / 0,1 °F |
Окружающая среда |
Воздух и нейтральные газы |
Измерение влажности |
|
Тип датчика: |
емкостной |
Диапазон измерения |
от 5 до 95% отн. влажн. |
Погрешность**: |
±1,5% отн. влажн. (если 15 °C < T < 25 °C) |
Дрейф, связанный с температурой |
±0,04 x (T -20)% отн.влажн. (если T <15 °C или T >25°C) |
Единицы измерения |
% отн. влажн. |
Время отклика |
<10 секунд (от 10 до 80% отн.влажн, V^ = 2 м/с) |
Разрешение |
0,1% отн. влажн. |
Неточность заводской регулировки |
±0,88% отн. влажн. |
Окружающая среда |
Воздух и нейтральные газы |
Примечание:
* - Все указанные величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
** - Все указанные величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
Номер в Государственном реестре СИ 60866-15
