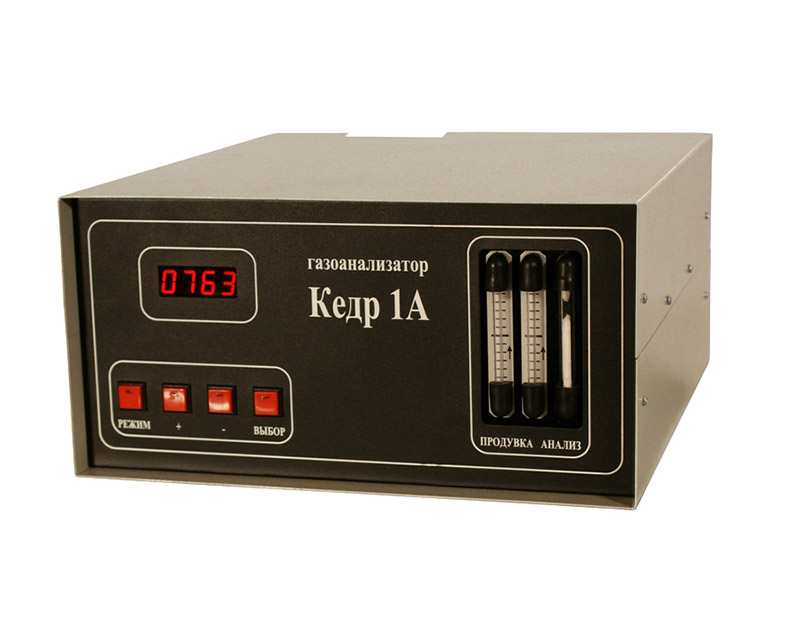

Газоанализатор технологических процессов Кедр 1А
Для контроля объемной доли компонентов газа предназначен газоанализатор Кедр 1А. При этом в качестве исследуемого газа могут выступать: окись и двуокись углерода, метана, серы, метанола и т.д. Прибор находит активное применение в различных отраслях промышленности. В основе работы лежит оптико-акустический принцип действия, открывающий принципиально новые возможности перед пользователем. Сразу отметим, что данная модель относится к стационарным измерителям. При этом ей свойственны массивность и большие габариты (в сравнении с портативными устройствами).
Газоанализатор Кедр 1А отличается высоким качеством измерительного процесса. Оснащен цифрой индикацией, что обеспечивает удобство считывания результатов и простое управление прибором. При необходимости заказчик может приобрести ряд дополнительных принадлежностей. Например, баллоны с газовыми смесями, стабилизаторы давления и другие устройства. Отметим прочное исполнение. Корпус изготовлен из надежного материала, стойкого к механическим воздействиям, в том числе ударам. При эксплуатации следует четко придерживаться установленных правил. Например, использовать прибор только при допустимых температурах окружающего воздуха. Несоблюдение установленных требований может привести к выходу оборудования из строя.
Если у Вас возникли вопросы относительно технических характеристик модели, ее комплектации или сроков поставки – обратитесь к менеджерам World-NDT. Они с удовольствием предоставят подробную информацию. Газоанализатор Кедр 1А отличается высокой точностью, широкими возможностями, прочным исполнением и составляет отличную конкуренцию другим стационарным моделям. Перед вводом в эксплуатацию ознакомьтесь с пользовательским руководством.
Газоанализатор «Кедр-1А» успешно используется для определения концентрации токсических веществ в выбросах, образующихся в результате работы топливосжигающих установок различного типа, концентрации оксида углерода в производственном помещении. Прибор работает в непрерывном режиме, что позволяет постоянно контролировать состав газовой смеси. Благодаря своей многофункциональности и высокой надежности в работе, газоанализатор технологических процессов «Кедр-1А» нашел свое успешное применение в химической, нефтеперерабатывающей, металлургической промышленности, а также в организациях, занимающихся охраной окружающей среды. По согласованию с заказчиком газоанализаторы могут применяться для иных производств и научных исследований.
Каждому основному исполнению газоанализатора технологических процессов «Кедр-1А» соответствует свой диапазон измерений одного из определяемых компонентов.
Диапазон измерений в зависимости от исполнения |
в зависимости от исполнения газоанализатора КЕДР» |
Основная приведенная погрешность |
в зависимости от исполнения газоанализатора КЕДР» |
Выходной сигнал |
(0-5) мА или (4-20) мА |
Индикация |
светодиодный дисплей |
Время установления выходного сигнала |
9 c |
Время работы без подстройки, не менее |
14 суток |
Параметры анализируемой газовой смеси: |
|
- температура |
от +5 до +50 оС |
- расход |
(50±15) л/ч |
Температура окружающего воздуха |
от +5 до +50 оС |
Питание |
220 В, 50 Гц |
Потребляемая мощность |
45 ВА |
Габаритные размеры |
(180х360х420) мм |
Масса |
12 кг |
Наименование |
Диапазон измерения, %(об.), |
Основная приведенная |
Кедр 1А – 02 |
0 – 0,01 % СН4 |
±10 |
Кедр 1А – 03 |
0 – 0,02 % СН4 |
±10 |
Кедр 1А – 04 |
0 – 0,05 % СН4 |
±10 |
Кедр 1А – 05 |
0 – 0,1 % СН4 |
±5 |
Кедр 1А – 06 |
0 – 0,2 % СН4 |
±5 |
Кедр 1А – 07 |
0 – 0,5 % СН4 |
±5 |
Кедр 1А – 08 |
0 – 1 % СН4 |
±4 |
Кедр 1А – 09 |
0 – 2 % СН4 |
±4 |
Кедр 1А – 10 |
0 – 5 % СН4 |
±4 |
Кедр 1А – 11 |
0 – 10 % СН4 |
±4 |
Кедр 1А – 12 |
0 – 20 % СН4 |
±4 |
Кедр 1А – 13 |
0 – 50 % СН4 |
±4 |
Кедр 1А – 14 |
0 – 100 % СН4 |
±4 |
Кедр 1А – 16 |
0 – 0,01 % СО2 |
±7 |
Кедр 1А – 17 |
0 – 0,02 % СО2 |
±7 |
Кедр 1А – 18 |
0 – 0,05 % СО2 |
±7 |
Кедр 1А – 19 |
0 – 0,1 % СО2 |
±5 |
Кедр 1А – 20 |
0 – 0,2 % СО2 |
±10 |
Кедр 1А – 21 |
0 – 0,5 % СО2 |
±4 |
Кедр 1А – 22 |
0 – 1 % СО2 |
±4 |
Кедр 1А – 23 |
0 – 2 % СО2 |
±4 |
Кедр 1А – 24 |
0 – 5 % СО2 |
±4 |
Кедр 1А – 25 |
0 – 10 % СО2 |
±4 |
Кедр 1А – 26 |
0 – 20 % СО2 |
±4 |
Кедр 1А – 28 |
0 – 50 % СО2 |
±4 |
Кедр 1А – 30 |
0 – 0,01 % СО |
±5 |
Кедр 1А – 31 |
0 – 0,02 % СО |
±5 |
Кедр 1А – 32 |
0 – 0,05 % СО |
±5 |
Кедр 1А – 33 |
0 – 0,1 % СО |
±5 |
Кедр 1А – 34 |
0 – 0,2 % СО |
±5 |
Кедр 1А – 35 |
0 – 0,5 % СО |
±5 |
Кедр 1А – 36 |
0 – 1 % СО |
±4 |
Кедр 1А – 37 |
0 – 2 % СО |
±4 |
Кедр 1А – 38 |
0 – 5 % СО |
±4 |
Кедр 1А – 39 |
0 – 10 % СО |
±4 |
Кедр 1А – 40 |
0 – 20 % СО |
±4 |
Кедр 1А – 41 |
0 – 50 % СО |
±4 |
Кедр 1А – 42 |
0 – 100 % СО |
±4 |
Кедр 1А – 43 |
0 – 0,05 % С2Н2 |
±10 |
Кедр 1А – 44 |
0 – 0,1 % С2Н2 |
±10 |
Кедр 1А – 45 |
0 – 0,2 % С2Н2 |
±10 |
Кедр 1А – 46 |
0 – 0,5 % С2Н2 |
±5 |
Кедр 1А – 47 |
0 – 1 % С2Н2 |
±4 |
Кедр 1А – 48 |
0 – 2 % С2Н2 |
±4 |
Кедр 1А – 49 |
0 – 5 % С2Н2 |
±4 |
Кедр 1А – 50 |
0 – 10 % С2Н2 |
±4 |
Кедр 1А – 51 |
0 – 20 % С2Н2 |
±4 |
Кедр 1А – 52 |
0 – 50 % С2Н2 |
±8 |
Кедр 1А – 53 |
0 – 100 % С2Н2 |
±8 |
Кедр 1А – 55 |
0,01 % SО2 |
±8 |
Кедр 1А – 56 |
0,02 % SО2 |
±8 |
Кедр 1А – 57 |
0,05 % SО2 |
±5 |
Кедр 1А – 58 |
0 – 0,1 % SО2 |
±8 |
Кедр 1А – 59 |
0 – 0,2 % SО2 |
±8 |
Кедр 1А – 60 |
0 – 0,5 % SО2 |
±5 |
Кедр 1А – 61 |
0 – 1 % SО2 |
±8 |
Кедр 1А – 62 |
0 – 2 % SО2 |
±8 |
Кедр 1А – 63 |
0 – 5 % SО2 |
±4 |
Кедр 1А – 64 |
0 – 10 % SО2 |
±6 |
Кедр 1А – 65 |
0 – 20 % SО2 |
±6 |
Кедр 1А – 66 |
0 – 50 % SО2 |
±8 |
Кедр 1А – 67 |
0 – 100 % SО2 |
±8 |
Кедр 1А – 68 |
0 – 0,01 % NО |
±6 |
Кедр 1А – 69 |
0 – 0,02 % NО |
±6 |
Кедр 1А – 70 |
0 – 0,05 % NО |
±6 |
Кедр 1А – 71 |
0 – 0,1 % NО |
±6 |
Кедр 1А – 72 |
0 – 0,2 % NО |
±6 |
Кедр 1А – 73 |
0 – 0,5 % NО |
±6 |
Кедр 1А – 74 |
0 – 1 % NО |
±6 |
Кедр 1А – 75 |
0 – 2 % NО |
±6 |
Кедр 1А – 76 |
0 – 5 % NО |
±6 |
Кедр 1А – 77 |
0 – 10 % NО |
±6 |
Кедр 1А – 78 |
0 – 20 % NО |
±6 |
Кедр 1А – 79 |
0 – 50 % NО |
±6 |
Кедр 1А – 80 |
0 – 100 % NО |
±6 |
Кедр 1А – 82 |
0 – 0,01 % N2О |
±10 |
Кедр 1А – 83 |
0 – 0,02 % N2О |
±10 |
Кедр 1А – 84 |
0 – 0,05 % N2О |
±10 |
Кедр 1А – 85 |
0 – 0,1 % N2О |
±10 |
Кедр 1А – 86 |
0 – 0,2 % N2О |
±10 |
Кедр 1А – 87 |
0 – 0,5 % N2О |
±6 |
Кедр 1А – 88 |
0 – 1 % N2О |
±4 |
Кедр 1А – 89 |
0 – 2 % N2О |
±4 |
Кедр 1А – 90 |
0 – 5 % N2О |
±4 |
Кедр 1А – 91 |
0 – 10 % N2О |
±4 |
Кедр 1А – 92 |
0 – 20 % N2О |
±4 |
Кедр 1А – 93 |
0 – 50 % N2О |
±4 |
Кедр 1А – 94 |
0 – 100 % N2О |
±4 |
Кедр 1А – 95 |
0 – 0,05 % NН3 |
±4 |
Кедр 1А – 96 |
0 – 0,1 % NН3 |
±4 |
Кедр 1А – 97 |
0 – 0,2 % NН3 |
±4 |
Кедр 1А – 98 |
0 – 0,5 % NН3 |
±4 |
Кедр 1А – 99 |
0 – 1 % NН3 |
±4 |
Кедр 1А – 100 |
0 – 2 % NН3 |
±4 |
Кедр 1А – 101 |
0 – 5 % NН3 |
±4 |
Кедр 1А – 102 |
0 – 10 % NН3 |
±4 |
Кедр 1А – 103 |
0 – 20 % NН3 |
±4 |
Кедр 1А – 104 |
0 – 50 % NН3 |
±8 |
Кедр 1А – 105 |
0 – 100 % NН3 |
±8 |
Примечания:
- исполнения с индексом «С» имеют основную приведенную погрешность ±2 % от ДИ;

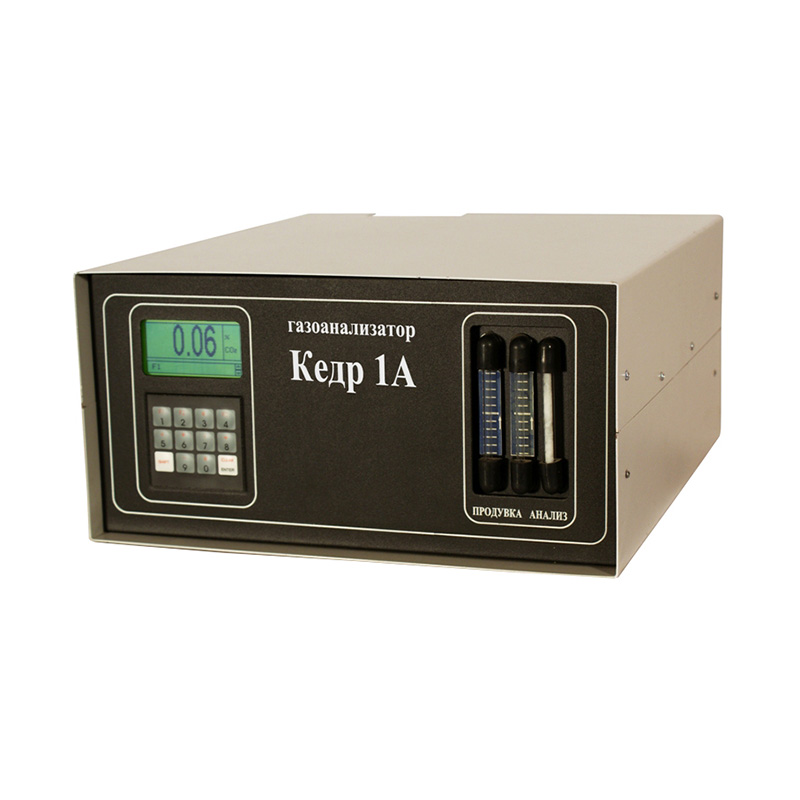

- исполнения, обозначенные как «.1», выполнены с применением ЖК-индикаторов.
Внесен в Государственный Реестр СИ РФ.
