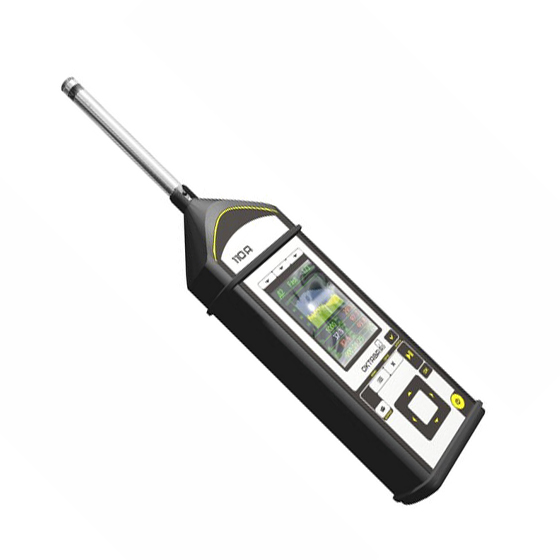

Октава-110А-ЭКО Шумомер-анализатор спектра с функцией измерения вибрации

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия, Казахстан, Беларусь
Гарантия: 12 месяцев

Многофункциональный шумомер Октава-110А-ЭКО может служить также виброметром и анализатором спектра. Это прибор широкого действия, который был разработан для измерения различных уровней звука, виброускорения, проведения частотного анализа сигналов. С его помощью специалист сможет быстро и качественно решить важную задачу – количественно оценить влияние на человека таких факторов, как звук, инфразвук, вибрация. Нужно отметить, что данные явления широко распространены сегодня. С ними можно столкнуться на рабочем месте, в общественном здании, вблизи аэродромов, на производственных предприятиях и т.д. Важно, чтобы каждая из исследуемых характеристик соответствовала установленным стандартам. В противном случае на человека оказывается неблагоприятное воздействие, наносящее вред его здоровью. Преимуществом представленной модели является то, что она не содержит никаких веществ, опасных для здоровья. Работа с ней будет не только эффективной, но и безопасной, что не менее важно.

Шумомер Октава-110А-ЭКО состоит из блока, первичных преобразователей и ряда дополнительных принадлежностей. Обратите внимание, что прибор комплектуется по-разному, в зависимости от того, в каком режиме будет использовано устройство. Портативность, многофункциональность и широкие функциональные возможности позволяют решать с его помощью задачи повышенной сложности, получая при этом достоверные результаты. В ходе работы подключаются микрофоны и вибродатчики.

Корпус измерителя выполнен из металла, в результате чего шумомер Октава-110А-ЭКО стоек к внешнему воздействию. Полученные данные автоматически записываются в память, после чего могут быть воспроизведены пользователем в любое удобное для него время. Имеется встроенный USB-порт.

Октава-110А-ЭКО – это портативный шумомер-анализатор спектра с функцией измерения вибрации. Прибор отличает простота в управлении.  Набор режимов измерения оптимизирован для контроля вредного воздействия звука и вибрации на человека и окружающую среду. В режиме "ЭкоЗвук-110" прибор позволяет одновременно измерять звук, воздушный ультразвук и инфразвук. Возможно применение микрофонов с внешней поляризацией (200В) и преполяризованных микрофонов.

Области применения:

  • контроль шума и вибрации на рабочих местах, в помещениях жилых и общественных зданий;
  • контроль шума на территории.

Функциональные возможности:

  • прямое подключение микрофонов и вибродатчиков;
  • измерение уровня звука - класс 1 по ГОСТ 17187-2010 (МЭК 61672-1);
  • измерение воздушного ультразвука (до 20 кГц);
  • измерение инфразвука;
  • измерение вибрации (одна компонента), воздействующей на человека – ГОСТ ИСО 8041;
  • октавный и 1/3-октавный анализ;
  • металлический корпус, прочность к внешнему воздействию;
  • автоматическая запись в память результатов измерений;
  • энергонезависимая память 4 гигабайта;
  • канал телеметрии, дистанционное управление и работа с прибором.





Базовая комплектация для работы в качестве интегрирующего шумомера:

  • Измерительно-индикаторный блок ИИБ-110А-ЭКО
  • Предусилитель микрофонный *
  • Микрофонный капсюль *
  • Руководство по эксплуатации, паспорт
  • Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство
  • Рекомендуемый акустический калибратор: CAL200АК-1000 (поставляется дополнительно)

* Прибор может комплектоваться следующими предусилителями и микрофонными капсюлями:

  • предусилитель Р200; микрофонные капсюли ВМК-205МК-265МК221МР201;
  • предусилитель Р110; микрофонный капсюль МР201.

Базовая комплектация для работы в качестве виброметра:

  • Измерительно-индикаторный блок ИИБ-110А-ЭКО
  • Вибропреобразователь (по заказу: АР2082МАР2038РАР2037-100АР98)
  • Адаптер 110А–IEPE

Типовые комплекты поставки

Комплект ЭКОЗВУК:
  • ИИБ Октава-110А-ЭКО. Измерительно-индикаторный блок
  • Режим измерений: ЭкоЗвук-110А
  • Р200. Предусилитель микрофонный
  • МИК-01. Микрофон свободного поля (50 мВ/Па)
  • Сумка наплечная
  • Зарядное устройство с двумя комплектами аккумуляторов
  • Руководство по эксплуатации
  • Свидетельство о поверке
Комплект ЭКОЗВУК+ВИБРАЦИЯ:
  • ИИБ Октава-110А-ЭКО. Измерительно-индикаторный блок
  • Режим измерений: ЭкоЗвук-110А, ОбВиб-110А, ЛокВиб-110А
  • Р200. Предусилитель микрофонный
  • МИК-01. Микрофон свободного поля (50 мВ/Па)
  • 110А-IEPE. Адаптер для подключения вибропреобразователей
  • АР2037-100. Вибропреобразователь, 100 мВ/g
  • Сумка наплечная
  • Зарядное устройство с двумя комплектами аккумуляторов
  • Руководство по эксплуатации
  • Свидетельство о поверке
Дополнительные принадлежности к приборам:
  • Микрофоны и предусилители для изделий серий ОКТАВА и ЭКОФИЗИКА
  • Вибродатчики для изделий серий ОКТАВА и ЭКОФИЗИКА
  • Установочные адаптеры для измерений вибрации
  • Акустические калибраторы для шумомеров серий ОКТАВА и ЭКОФИЗИКА
  • Портативные виброкалибраторы для виброметров серий ОКТАВА и ЭКОФИЗИКА
  • ОКТАФОН. Блок питания микрофонов и антенн
  • П6-70, П6-71. Измерительные антенны
  • Источники звука для измерений звукоизоляции и реверберации

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики прибора Октава-110А-ЭКО в качестве интегрирующего шумомера

Класс точности

1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012

Частотные коррекции

Звук: A, C, Z, AU; инфразвук: G, FI

Временные характеристики

F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень), LE (звуковая экспозиция)

Измеряемые параметры

Текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G), 1/1-октавные (от 2 Гц до 16 кГц) и 1/3-октавные (от 25 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1...L99, гистограмма распределения

Уровень собственных шумов с микрофонами ВМК-205, МК-265

17,0 дБА; 22,0 дБС; 26,0 дБZ

Максимальные измеряемые уровни звукового давления

140,0 дБ (для ВМК-205, МК-265)

Линейный рабочий диапазон (для микрофонов ВМК-205, МК-265)

22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ

Технические характеристики прибора Октава-110А-ЭКО в качестве виброметра

Удовлетворяемые стандарты

ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004,
ГОСТ 31191.1-2004, ГОСТ 31191.2-2004

Частотные коррекции

Общая вибрация: Wd, Wk, Wm, Fk, Fm;

Локальная вибрация: Wh, Fh

Временные характеристики

«1с», «5с», «10с» (текущие СКЗ по ГОСТ ИСО 8041), Leq (среднеквадратичное значение по ГОСТ ИСО 8041), Пик, VDV

Измеряемые параметры

Текущие, максимальные и минимальные среднеквадратичные уровни виброускорения, пиковые и эквивалентные уровни виброускорения, VDV, А(8), уровни виброускорения в октавных и третьоктавных полосах частот

Уровень собственных шумов с закороченным эквивалентом

Fk: не более 40 дБ отн.10-6 м/с2

Wk: не более 35 дБ отн.10-6 м/с2

Линейный рабочий диапазон измерений (с ВП АР2037 и аналогичным)

Fk: 65 - 174 дБ отн.10-6 м/с2

Wk, Wh: 60 - 174 дБ отн.10-6 м/с2

Технические характеристики прибора Октава-110А-ЭКО в качестве анализатора спектра

Наборы фильтров

Октавные и 1/3-октавные фильтры

Удовлетворяемые стандарты

класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)

Диапазоны фильтров при измерениях в реальном времени

Режим "ЭкоЗвук-110А": октавы 2-16000 Гц; 1/3-октавы 25-20000 Гц

Режим "ОбВиб-110А": октавы 1-125 Гц, 1/3-октавы 0,8-160 Гц

Режим "ЛокВиб-110А": октавы 8-1000 Гц, 1/3-октавы 6,3-1250 Гц

Линейный рабочий диапазон
- октавных фильтров
- третьоктавных фильтров 0,8-125 Гц
- третьоктавных фильтров 25-20000 Гц



102 дБ
110 дБ
104 дБ

Максимальный измеряемый уровень входного напряжения

139 дБ отн. 1 мкВ

Максимальный измеряемый уровень звукового давления (с микрофоном ВМК-205, МК-265)

139 дБ отн. 20 мкПа

Максимальное измеряемое виброускорение (при чувствительности вибропреобразователя 10 мВ/мс-2)

179 дБ отн. 1 мкм/с2

Эксплуатационные характеристики прибора Октава-110А-ЭКО

Питание прибора

от комплекта 4 аккумуляторов АА

Энергопотребление

максимально 500 мА

Зарядка аккумуляторов

от внешнего зарядного устройства

Длительность автономной работы

не менее 5 часов при неотрицательных температурах, не менее 1 часа при отрицательных температурах

Аналоговый вход

Разъем Switchcraft 5-pin

Максимальное допустимое напряжение на входе

±18 Впик

Максимальное допустимое напряжение, приложенное через адаптер 110А–IEPE

5 В СКЗ

Напряжение поляризации микрофона

0В, 200В

Индикатор

OLED (320х240), цветной,
диапазон рабочих температур от минус 10° С до +50  С

Память

4 Гбайт, энергонезависимая

Цифровые порты

USB (Master&Slave); порт для подключения ИИБ к компьютеру в качестве съемного носителя и к иным внешним устройствам (например, принтеру);

DOUT (гальванически развязанный UART) – порт цифровой телеметрии

Диапазон рабочих температур окружающей среды

от минус 10° С до +40 °С

Относительная влажность

до 90 % при +40 °С (без конденсата)

Атмосферное давление

от 86 кПа до 108 кПа (645-810 мм рт.ст.)

Габаритные размеры ИИБ без предусилителя

238 мм х 85 мм х 35 мм

Масса прибора в собранном виде

0,6 кг

Номер в Госреестре СИ РФ: 48267-11 (Беларусь: РБ 03 12 5012 12;  Казахстан: KZ.02.03.05293-2013/48267-11)
