Радио-система мониторинга Testo Saveris
Рассмотрим подробнее систему мониторинга данных Testo Saveris. Важнейшим компонентом системы является конвертор. При его подключении к специальному разъему Ethernet происходит преобразование сигналов, полученных с радиозондов, в сигналы Ethernet. Еще одним немаловажным компонентом системы являются радиозонды. Существует много их версий, различающихся по типу используемого сенсора и виду контролируемой величины. Именно их применение делает рассматриваемое устройство универсальным и подходящим для контроля самых разных характеристик. Кроме этого, современные зондирующие элементы могут быть оснащены дисплеем, на котором отображаются полученные данные, уровень остаточной батареи, качество соединения и другие данные. Нельзя не сказать о маршрутизаторе. Он определяет качество передаваемых импульсов, улучшает его, увеличивает радиус действия. Его роль сложно переоценить при работе в трудных условиях.
Testo Saveris применяется совместно со специализированным ПО. Оно сделает работу комфортной. ПО может быть приобретено в нескольких вариантах в зависимости от стоящих перед специалистом задач.
Регистрация влажности и температуры является важной задачей, которая сохраняет свою актуальность на производстве, при контроле окружающей среды и т.д. Представленная модель чрезвычайно проста в эксплуатации и была разработана специально для оперативной и достоверной регистрации. Полученные данные сохраняются и документируются. Обратите внимание на дополнительные возможности. Например, наличие сигнальных оповещений о превышении заданных значений.

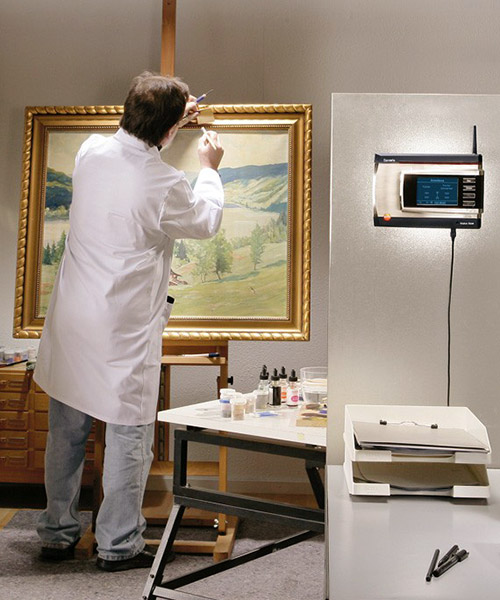

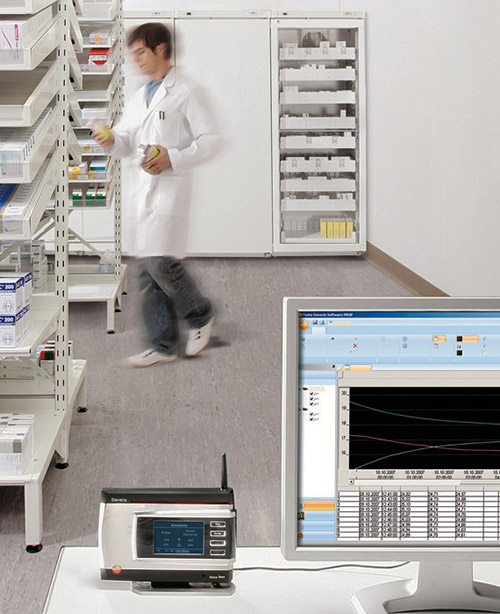

Представленная модель обладает гибкой системой настройки и идеально подходит для комплексных работ. Testo Saveris находит применение во многих областях промышленности.

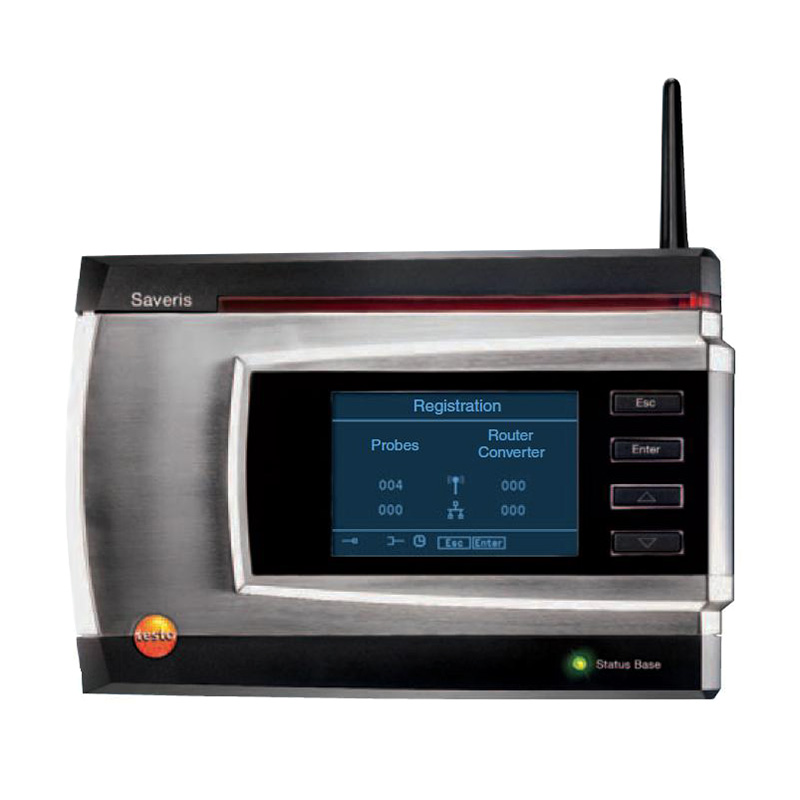

База представляет собой основной компонент системы Testo Saveris. С ее помощью Вы можете сохранить до 40,000 единиц с одного канала без задействования ПК. Данный объем соответствует проведению измерений в течение одного года с интервалами в 15 минут. Аварийный аккумулятор обеспечивает передачу сигнала и сохранение полученных данных даже в случае перебоев питания. Данные системы и оповещения отображаются на дисплее базы Saveris. Даже при выключенном ПК, в случае превышения предельных значений, система отправляет оповещения посредством светодиодного индикатора, SMS и через релейный выход, к которому подсоединяется сигнальный датчик. База Saveris может поддерживать 150 радиозондов и Ethernet зондов или 254 канала измерений. Подключается к ПК с помощью USB или кабеля Ethernet. Таким образом, база Saveris сочетает в себе универсальность и высокую степень защищенности полученных данных.
Комплектация радио-системы мониторинга Testo Saveris:
- базовая комплектация (радио-база 2,4 ГГц, 3 радио-зонда NTC без дисплея, блок питания, USB-кабель, программное обеспечение);
- расширенная комплектация (радио-база 2,4 ГГц с интегрированным GSM-модулем, антенна с магнитной стойкой, 5 радиозондов NTC с дисплеем, маршрутизатор, 2 блока питания для маршрутизатора и базы, USB-кабель для ПК, программное обеспечение).
Дополнительная комплектация прибора:
- конвертор Saveris с частотой 2,4 ГГц, V 2.0 преобразование радиосигнала в Ethernet;
- маршрутизатор Saveris с частотой 2,4 ГГц V 2.0;
- регистратор влажности с 1% ОВ сенсором и дисплеем Ethernet Saveris H1 E;
- регистратор влажности с 2% ОВ сенсором и дисплеем Ethernet Saveris H2 E;
- зонд температуры и влажности Humidity Probe H4E (Диапазон измерений -20 - +70 °C, 0 - 100 % отн.влажн);
- регистратор температуры с внешним зондом Pt 100 без дисплея Ethernet Saveris Pt E;
- регистратор температуры с возможностью подключения 4 внешних зондов-термопар, с дисплеем Ethernet Saveris T4 E;
- зонд Humidity / Temperature Probe 12mm (Диапазон измерений -20 - +70 °C, 0 - 100 %rF);
- датчик Humidity / Temperature Probe 4 mm (Диапазон измерений 0 - +40 °C 0 - 100 % отн.влажн);
- регистратор температуры NTC Saveris T1 без дисплея и радио-частотой 2,4 ГГц;
- регистратор температуры внутренний + внешний NTC Saveris T2 без дисплея с радио-частотой 2,4 ГГц;
- регистратор температуры NTC Saveris T1 D с дисплеем и радио-частотой 2,4 ГГц;
- регистратор температуры внутренний + внешний NTC Saveris T2 D без дисплея и радио-частотой 2,4 ГГц;
- регистратор влажности со внутренним 3% ОВ сенсором Saveris H3 без дисплея;
- регистратор влажности со внутренним 3% ОВ сенсором Saveris H3 D с дисплеем;
- регистратор температуры с внешним зондом Pt 100 Saveris Pt D с дисплеем;
- регистратор температуры с возможностью подключения 2 внешних зондов термопар Saveris T3 без дисплея;
- регистратор температуры с возможностью подключения 2 внешних зондов термопар Saveris T3 D с дисплеем;
- точный погружной/проникающий зонд IP 67 и кабелем длиной 6 м (диапазон измерений -35 - +80 °C);
- водонепроницаемый погружной/проникающий зонд (-50 - +150 °C);
- пищевой зонд NTC из нержавеющей стали IP65 и кабелем с полиуретановым покрытием (-50 - +150 °C);
- регистратор температуры с внешним зондом Pt 100 без дисплея;
- зонд-обкрутка NTC для труб с липучкой Велкро для труб диаметром макс. 75 мм (-50 - +70 °С);
- адаптер для программирования (для мини-DIN к USB) для зонда Ethernet и конвертора (необходимый в случае отсутствия DHCP сервера).
Технические характеристики системы мониторинга Testo Saveris
Память на один канал данных |
40 000 значений |
Общий объем памяти базы |
10 160 000 значений |
Габаритные размеры |
225 x 150 x 49 мм |
Приблизительный вес |
1510 г |
Класс защиты корпуса |
IP42 |
Материал корпуса |
Отлитый под давлением цинк / пластик |
Диапазон поддерживаемых радиочастот |
868 МГц – 2,4 ГГц |
Тип питания |
блок питания 6,3 В DC винтовые клеммы 24 В AC/DC |
Потребляемая мощность |
До 4 ватт |
Тип аккумулятора |
Li-ion |
Диапазон рабочих температур |
-10 - +50 °C |
Диапазон температур хранения |
-40 - +85 °C |
Тип дисплея |
графический |
Поддерживаемые интерфейсы |
USB, радио, Ethernet |
Количество подсоединяемых зондов: Через радио-интерфейс напрямую Через радио-маршрутизатор или конвертер |
15 150 |
Максимальное количество каналов |
254 |
Реле модуля оповещения |
Максимальное значение 1 A, 30 Вт, 60/25 В DC/AC, замкнутый или разомкнутый контакт |
Тип GSM-модуля (если поддерживается) |
850 / 900 / 1800 / 1900 MHz |
Характеристики NTC-зондов
Радио |
Saveris T1 (радиозонд с внутренним NTC-сенсором) |
Saveris T2 (радиозонд с подключением для внешнего зонда и внутренним NTC-сенсором, дверной контакт) |
Saveris T3 (двуканальный радиозонд с 2 подключениями зондов термопар) |
Saveris Pt (радиозонд с 1 подключение внешнего зонда типа Pt 100) |
||
Внутренний сенсор |
Тип зонда |
NTC |
NTC |
TC |
Pt |
|
Диапазон измерений |
-30 - +50 °C |
- |
- |
|||
Погрешность |
±0,4 °C (-25 - +50 °C) ±0,8 °C (остат. диапазон) |
- |
- |
|||
Разрешение |
0,1 °C |
- |
- |
|||
Внешний зонд |
Тип зонда |
- |
NTC |
Термопара типа К |
Термопара типа J |
Зонд типа Pt |
Диапазон измерений |
- |
-50 - +150 °C |
+195 - +1350 °C |
-100 - +750 °C |
-200 - +600 °C |
|
Термопара типа Т |
Термопара типа S |
|||||
-200 - +400 °C |
0 - +1760 °C |
|||||
Погрешность |
- |
±0,2 °C (-25 - +70 °C) ±0,4 °C (остат. диапазон) |
±0,5 °C или 0,5% знач. изм. |
при 25 °C ±0,1 °C (0 - +60 °C) ±0,2 °C (-100 - +200 °C) ±0,5 °C (остат. диапазон) |
||
Разрешение |
- |
0,1 °C |
0,1 °C / термоп. типа S 1 °C |
0,01 °C |
||
Подключение |
- |
кабель NTC с мини-разъемом DIN, в комплект входит кабель подключения дверного контакта длиной 1,80 м |
2 кабеля с разъемом для зондов термопар, макс.разность потенциала 2 В |
1 зонд типа Pt100 с мини - разъемом DIN |
||
Размеры корпуса |
80 x 85 x 38 мм |
|||||
Вес |
Около 240 г |
|||||
Тип аккумулятора, ресурс |
4 аккумулятора AA, ресурс аккумулятора при +25 °C составляет 3 года; при применении в морозильных системах - 3 года с фото-литиевыми аккумуляторами L91Energizer |
|||||
Материал корпуса |
Пластик |
|||||
Класс защиты корпуса |
IP68 |
IP54 |
IP68 |
|||
Радио-частота |
2,4 ГГц |
|||||
Интервал измерений |
Стандарт -15 мин, возможность установки 1-мин. интервала на протяжении 24 ч. |
|||||
Соответствие стандартам |
DIN EN 12830 |
- |
- |
|||
Диапазон рабочих температур |
-35 - +50 °C |
-20 - +50 °C |
||||
Диапазон температур хранения |
-40 - +55 °C |
|||||
Тип дисплея |
2-строчный, 7-сегментный, букво-цифровой LCD дисплей |
|||||
Протяженность сигнала |
Около 100 м в свободном пространстве при частоте 2,4 ГГц |
Характеристики внешних Ethernet-зондов
Ethernet |
Saveris T1E (подключение одного внешнего NTC-зонда) |
Saveris T4 E (четырехканальный зонд с возможностью подключения 4 внешних зондов-термопар) |
Saveris Pt E 9внешний зонд для подключения внешнего зонда типа Pt 100) |
|
Тип зонда |
NTC |
Термопара тип К |
Термопара тип J |
Pt 100 |
Диапазон измерений |
|
-195 - +1350 °C |
-100 - +750 °C |
-200 - +600 °C |
Термопара тип T |
Термопара тип S |
|||
-200 - +400 °C |
0 - +1760 °C |
|||
Погрешность устройства |
±0,2 °C (-25 - +70 °C) ±0,4 °C (оставшийся диапазон) |
±0,5 °C или 0,5% знач. изм. |
при 25 °C ±0,1 °C (0 - +60 °C) ±0,2 °C (-100 - +200 °C) ±0,5 °C (остат.диапазон) |
|
Разрешение |
0,1 °C |
0,1 °C / термоп. типа S 1 °C |
0,01 °C |
|
Подключение |
1 x NTC через мини DIN разъем |
4 TC через разъем TC, макс. разность потенциалов 50 В |
1 Pt100 через мини-разъем DIN |
|
Mini-DIN сервисный разъем |
||||
Размеры корпуса |
Около 85 x 100 x 38 мм |
|||
Вес |
220 г |
|||
Тип питания |
блок питания 6,3 В пост. тока; или разъемн./винтов. клеммы 24 V перем./пост.тока |
|||
Буферная батарея |
Li-Ion |
|||
Материал корпуса |
Пластик |
|||
Класс защиты |
IP54 |
|||
Частота измерений |
от 2 сек до 24 ч |
|||
Диапазон рабочих температур |
-20 - +60 °C |
|||
Диапазон температур хранения |
-40 - +60 °C |
|||
Расход энергии |
PoE Class 0 (стандартно 3 W) |
|||
Тип дисплея |
2-строчный; 7-сегментный буквенно-цифровой LCD дисплей |
Характеристики комбинированных (внешний и внутренний сенсор) Ethernet-зондов
Ethernet |
Saveris H1E (Зонд влажности/температуры Ethernet (1%)) |
Saveris H2E (Зонд влажности/температуры Ethernet (2%)) |
Saveris H4E (Ethernet зонд для подключения внешнего зонда влажности/температуры) |
Saveris U1E (Ethernet-конвертор сигнала с возможностью подключения внешнего зонда с выходным аналоговым сигналом 0-10 В или 4-20 мА) |
||||
Тип зонда |
- |
- |
- |
1 канал: вход ток/напряжение |
||||
Диапазон измерений |
- |
- |
- |
2-проводной: 4 дo 20 мА, 4-проводной: 0/4 дo 20 мА, 0 дo 1/5/10 В, Нагрузка: макс. 160 Вт при 24 В пост. тока |
||||
Погрешность устройства |
- |
- |
- |
Ток ±0,03 мА / 0,75 μA Напряжение 0 - 1 В ±1,5 мВ/39 μV Напряжение 0 - 5 В ±7,5 мВ / 0,17 мВ Напряжение 0 - 10 В ±15 мВ / 0,34 мВ ±0,02% от изм.зн./K при отклонении от температуры окр.среды 22 °C |
||||
Разрешение |
- |
- |
- |
- |
||||
Внешний зонд |
Тип зонда |
NTC |
Сенсор влажности |
NTC |
Сенсор влажности |
NTC |
Сенсор влажности |
- |
Диапазон измерений |
-20 - +70 °C |
0 - 100 % ОВ* |
-20 - +70 °C |
0 - 100 % ОВ* |
-20 - +70 °C |
0 - 100 % ОВ* |
- |
|
Погрешность устройства |
±0,2 °C (0 - +30 °C) ±0,5 °C (остат. диапазон) |
до 90% ОВ: ±(1% ОВ +0,7% знач.изм.) при +25 °C; > 90 %ОВ: ±(1,4% ОВ +0,7 % изнач.изм.) при +25 °C |
±0,2 °C (0 - +30 °C) ±0,5 °C (остат. диапазон) |
до 90% ОВ: ±(1% ОВ +0,7% знач.изм.) при +25 °C; > 90 %ОВ: ±(1,4% ОВ +0,7 % изнач.изм.) при +25 °C |
±0,2 °C (0 - +30 °C) ±0,5 °C (остат. диапазон) |
до 90% ОВ: ±(1% ОВ +0,7% знач.изм.) при +25 °C; > 90 %ОВ: ±(1,4% ОВ +0,7 % изнач.изм.) при +25 °C |
- |
|
Разрешение |
0,1 °C |
0,1% / 0,1 °C тд |
0,1 °C |
0,1% / 0,1 °C тд |
0,1 °C |
0,1% / 0,1 °C тд |
- |
|
Подключение |
1 x внешний для подключения зонда влажности разъем мини DIN |
1 x 2- или 4-проводное ток/напряжение |
||||||
Mini-DIN сервисный интерфейс для внешнего подключения |
||||||||
Размеры корпуса |
85 x 100 x 38 мм |
|||||||
Вес зонда |
230 г |
254 г |
240 г |
|||||
Тип питания |
блок питания 6,3 В пост.тока; или разъемн./винтов. клеммы 24 V перем./пост.тока |
|||||||
Тип буферной батареи |
Li-Ion |
|||||||
Материал корпуса |
Пластик |
|||||||
Класс защиты корпуса |
IP54 |
|||||||
Частота измерений |
Регулируемая, от 2 сек до 24 часов |
|||||||
Диапазон рабочих температур |
-20 - +60 °C |
|||||||
Диапазон температур хранения |
-40 - +60 °C |
|||||||
Расход энергии |
PoE Class 0 (стандартно 3 W) |
|||||||
Тип дисплея |
2-строчный; 7-сегментный буквенно-цифровой LCD дисплей |
Нет дисплея |
Технические характеристики принадлежностей для радио-базы
Тип принадлежности |
Маршрутизатор |
Конвертер |
Габариты |
85 x 100 x 38 мм |
85 x 100 x 35 мм |
Вес |
180 г |
190 г |
Тип питания |
блок питания 6,3В пер.тока; или разъемы/ клеммы 24 В пост./пер.тока, потребл.мощность < 0.5 Вт |
блок питания 6,3В пер.тока; или разъемы/ клеммы 24 В пост./пер.тока, потребл.мощность < 2 Вт |
Диапазон рабочих температур |
-20 - +50 °C |
|
Диапазон температур хранения |
-40 - +85 °C |
|
Материал корпуса |
Пластик |
|
Класс защиты корпуса |
IP54 |
|
Интерфейс |
Радио |
Радио, Ethernet |
Количество подключаемых радио-зондов |
5 |
15 |
Система Testo Saveris TM внесена в Государственный Реестр Средств Измерений РФ.
