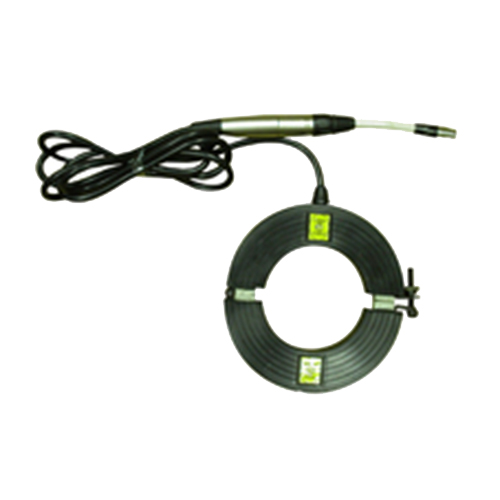

Клещи индукционные (КИ 110/115)

18 000 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Подробнее рассмотрим назначение клещей индукционных КИ 110. Это отечественная разработка, которая имеет множество модификаций, предназначенных для точной подачи в исследуемую коммуникацию сигнала индукционным методом. С их помощью также происходит выбор кабельной жилы из пучка. Трассировка проводится опытным специалистом, при этом пользователю необходимо совершить ряд действий. Первоначально клещи необходимо подключить к соответствующему разъему генератора. Затем устанавливается необходимый режим генерации, а также дополнительные настройки. Например, частота сигнала генератора. Нужный кабель полностью обхватывается полукольцами до их смыкания, на генераторе включается режим генерации сигнала. После этого на приемнике устанавливают нужную частоту и осуществляют сам процесс трассировки. По окончанию работ необходимо отключить генерацию, снять клещи. Таким образом осуществляется диагностика разных типов кабелей. Отметим, что данный процесс требует определенного опыта у специалиста. Необходимо ознакомиться также со всем используемым оборудованием и пользовательскими руководствами. Это поможет избежать типичных ошибок и поломки устройств.

Клещи индукционные КИ 110 доступны по самой низкой стоимости, рекомендованной заводом-изготовителем. В комплект поставки входит полный набор технической документации, упаковка. При выборе подходящей модификации обратите внимание на внутренний диаметр, который может составлять от 80 до 125 мм. Прочная конструкция приспособлений отлично подходит для продолжительной эксплуатации в полевых условиях.

Доставка клещей индукционных КИ 110 по Москве и в регионы РФ. Для получения дополнительной информации свяжитесь со специалистами компании World-NDT. Они помогут подобрать правильное оборудование по самым привлекательным ценам.

Назначение:

  • для подачи на выделенную кабельную линию сигнала с генератора бесконтактным (индукционным) способом и последующего упрощения трассировки данного кабеля в сложных городских условиях;
  • как датчик для обнаружения трассируемой кабельной линии из пучка путем подключения датчика к приемнику и размещения кабеля внутри датчика, что повышает качество приема сигнала и упрощает трассировку;
  • для совместного использования двух датчиков, первого по способу (1), для подачи сигнала в кабельную линию, второго по способу (2), подключая его к приемнику, для поиска трассируемого кабеля в пучке кабелей.

Методика работы

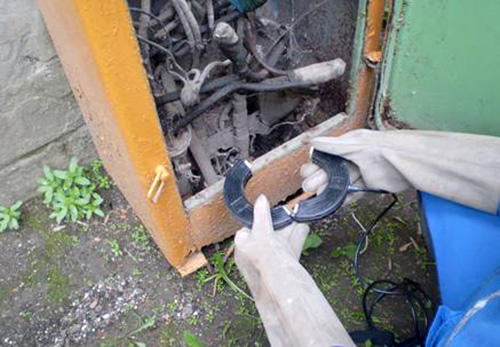

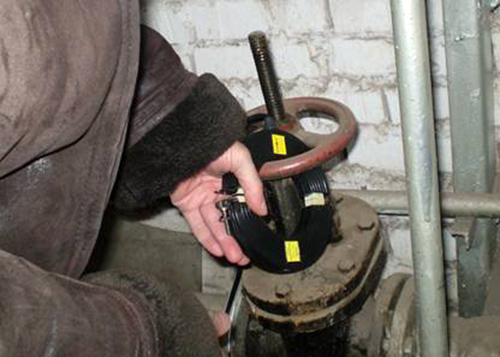

I. Трассировка кабельной линии ( в том числе находящейся под напряжением)

  1. Подключить индукционные клещи к разъему (нагрузка) генератора.
  2. Установить частоту генератора 512, 1024 или 8928 Гц.
  3. Согласовать нагрузку с выходом генератора.
  4. На приемнике (АП-010) установить выбранную частоту генератора.
  5. Подключить индукционные клещи к кабелю и провести трассировку кабельной линии по сигналу генератора используя приемник, электромагнитный датчик, головные телефоны.

II. Выбор кабеля из пучка

  1. Подключить генератор к кабелю.
  2. Согласовать выход генератора с нагрузкой.
  3. Провести трассировку кабельной линии, используя приемник, электромагнитный датчик, головные телефоны.
  4. Подключить к приемнику (АП-010) вместо электромагнитного датчика индукционные клещи и поочередно подключая их к проходящим рядом кабельным линиям найти искомый кабель по сигналу генератора.
