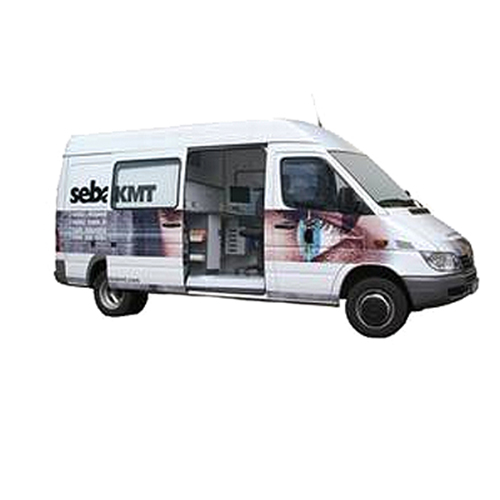

Электрическая передвижная лаборатория Centrix
Разработанная при тесном сотрудничестве с пользователями система Centrix представляет собой полностью новую концепцию электотехнических лабораторий. В этой единственной в своем роде концепции заключены пожелания и опыт ежедневной работы пользователей.
Так появилась электротехническая лаборатория, устанавливающая совершенно новые стандарты:
- полностью автоматическое измерение и распознавание параметров;
- автоматическое сохранение результатов и протоколирование;
- центральное управление всеми функциями электротехнической лаборатории;
- семь интегрированных инновативных методов предварительной локализации повреждений;
- высочайшая степень безопасности работ;
- концепция управления EasyGo.
Все стандартные процедуры происходят автоматически с помощью однокнопочного управления.
Пользователь может полностью сконцентрироваться на своей основной задаче – поиске кабельного повреждения
Измерение cопротивления изоляции |
||
500 В и 1000 В |
Интегрированное автоматическое или ручное измерение изоляции, сопротивления и емкости, измерение тренда (DAR и PI) сопротивлений до 10 мин., автоматическое сохранение результатов, сравнение измерений |
|
L-L и L-N, 6 измерений для сопротивлений L-L, 3 измерения емкости кабеля |
||
Riso: 1 Ω ... 2 GΩ Riso:1 kΩ...2GΩ С : 0,0 мкФ ... 19,9 мкФ |
||
Низкое напряжение |
R:0,1 Ω... 1 kΩ |
|
Высоковольтные испытания |
||
Постоянным напряжением |
0 ... 8 кВ, IN 195 мА, Iмакс 515 ±20 мА |
>8 ... 40 кВ, IN 20 мА, Iмакс 260 ±20 мА |
Автоматическое отключение при пробое |
>8 ... 80 кВ, IN 13,5 мА, Iмакс 155 ±20 мА |
|
Испытание напряжением сверхнизкой частоты |
|
СНЧ 40 или 54 кВ 0,1 Гц напряжением косинусно-прямоугольной формы, макс. емкость кабеля 5 мкФ@54 кВ, 8 мкФ@36 кВ, 21 мкФ@18 кВ |
СНЧ sin 36 кВэфф, макс. емкость кабеля 5 мкФ@36 кВ/0,01 Гц, 1 мкФ@36 кВ/ 0,1 Гц |
||
Диагностика |
|
tan δ @ СНЧ sin |
Измерение частичных разрядов затухающим напряжением с частотой близкой к частоте сети |
||
Испытание оболочки |
0...5 кВ / 0...10 кВ / 0...15 кВ 0...20 кВ, Iмакс 515±20 мА |
|
Предварительная локализация повреждений |
||
Измерение отражения встроенным рефлектометром |
Методы измерения: прямой, сравнительный, дифференциальный, метод среднего значения, локализация заплывающих повреждений IFL, одновременная индикация до 6 измерений или содержимого ЗУ в выбранном цвете. Автоматическая или ручная установка усиления, расстояния и ширины импульса. |
|
Частота измерения |
1 MГц до 100 MГц |
|
Ширина импульса |
0,05/0,1 /0,2/0,5/1 /2/5 мкс |
|
Диапазон измерений |
80 м ... 160 км при v/2 = 80 м/мкс |
|
Амплитуда импульса |
макс. 60 В /1,5 кВ для высоковольтных методов ARM Plus и Decay Plus |
|
V/2 |
10 ... 150 м/мкс, основание или NVP |
|
Динамический диапазон |
84 dB |
|
Компенсация |
25 Ω... 1,6 kΩ |
|
Погрешность |
0,2 % от диапазона измерений |
|
Разрешение |
0,1 м в небольших диапазонах |
|
Интерфейс |
RS 232, USB, принтер и интерфейс для передачи данных |
|
Индикация |
1024 x 768 VGA, 17" цветной TFT монитор |
|
Сохранение результатов и протоколирование |
Автоматическое сохранение всех измерений. Распечатка протокола, также в формате PDF или в ПО Winkis |
|
Высоковольтная предварительная локализация повреждений |
||
ARM |
|
0...4/8/16/32 кВ |
ARM Plus |
0...4/8/16/32 кВ |
|
Decay |
0 ... 40/ 80 кВ (макс. DC-напряжение) |
|
Decay Plus |
0 ... 40/ 80 кВ (макс. DC-напряжение) |
|
Развязка по току 1 фазная |
0...4/8/16/32 кВ |
|
Развязка по току 3 фазная |
0...4/8/16/32 кВ |
|
LV ARM-прожиг |
0...4/8кВ, Iмакс515±20мА |
|
ARM-прожиг |
Режим зажигания DC до 20 кВ |
|
Прожиг |
|
|
Постоянным напряжением |
0... 8кВ, Iмакс515±20мА |
>8 ... 40 кВ, IN 20 мА, Iмакс 260 ±20 мА |
>8 ... 80 кВ, IN 13,5 мА, Iмакс 155 ±20 мА |
||
0 ... 20 кВ, с автоматической сменой ступеней прожига до 40A DC. |
||
Переменным напряжением |
|
АС прожиг 0 ... 600 В, макс. 70 Aэфф |
Точная локализация повреждений |
|
|
Акустический метод с использованием импульсных модулей |
|
0... 4/0 ...8кВ, 1200 Дж |
|
|
0... 4/0 ...8кВ, 1750 Дж |
|
|
0... 4/0 ...8кВ, 2400 Дж |
|
|
0... 16/0... 32кВ, 1280 Дж |
|
|
0... 16/0... 32кВ, 1750 Дж |
|
|
0... 16/0... 32кВ, 2560 Дж |
|
|
0 ... 2 кВ, 1200 Дж |
Последовательность импульсов |
3...30С |
|
Приемник ударных импульсов |
|
Digiphone+ |
Точная локализация повреждений оболочки |
0...5/10/15/20 кВ Iмакс 515 мA±20мА |
Зонд шагового напряжения ESG 80 |
Подача импульсов |
1:3/1:6/1:12 |
|
Звуковая частота |
||
Выходная мощность |
|
200 Вт |
Частоты |
491 Гц, 982 Гц, 8,44 кГц, также одновременно SignalSelect, Supermaximum |
|
Полное сопротивление |
0,5 Ω ... 1 kΩ с автоматическим согласованием импеданса |
|
Точная локализация повреждений оболочки звуковой частотой АС |
Зонд шагового напряжения с емкостными и гальваническими контактами |
|
Низковольная техника подключения |
||
3x1 фазы |
|
ECONOMY: 50 м (ручной привод) |
COMFORT: 50 м (моторный привод) |
||
PRO: 50 м (моторный привод с контактным кольцом) |
||
1x3 фазы |
|
Multi: 50 м (трехфазный кабельный барабан с моторным приводом) |
Низковольная техника подключения |
||
|
Контроль потенциала земли 10 м (кабельный барабан с ручным приводом ) |
ECONOMY: Сетевой кабель 50 м (каб. барабан с натяжной лентой), кабель заземления 50 м (каб. барабан с ручным приводом) |
Интегрированная система безопасности с FU/EP. Разделительный трансформатор |
COMFORT: Сетевой кабель 50 м (каб. барабан с натяжной лентой), кабель заземления 50 м (каб. барабан с натяжной лентой) |
|
Контроль за: потенциалом шасси/земля, быстрым ростом потенциала, шлейфом защитная земля/вспом. земля шлейфом рабочая земля/вспом. земля |
PRO: Сетевой кабель 50 м (каб. барабан с моторным приводом и контактным кольцом), кабель заземления 50 м (каб. барабан с моторным приводом) |
|
Подключение Teleflex |
|
3 фазный коаксиальный кабель, 50 м (кабельный барабан с ручным, моторным приводом или натяжной лентой) |
Барабан с кабелем безопасности |
|
Барабан с кабелем безопасности 50 м (ручной, моторный привод или натяжная лента) с кнопкой аварийного отключения, ключом и ламповым индикатором режима работы |
Условия эксплуатации |
||
Рабочая температура |
ВВ блок: -25 °C ... +55 °C |
|
Блок управления: -5°C...+55°C |
||
Температура хранения |
-25 °C ...+70°C |
|
Вес |
||
|
В зависимости от комплектации 900... 1300 кг |
|
Питание |
||
Сетевое напряжение |
230 В, 50 Гц (16 A подключение) |
120 В, 60 Гц |
Работа от генератора от автомобильного двигателя |
||
Питание от батарей: до 4 часов работы |
||
Потребляемая мощность |
Разделительный трансформатор макс. 3,6 кВA |
Разделительный трансформатор 5 кВA с разъемом CEE для доп. подключений, например: ARM-прожиг, кондиционер и т.д. |
