Кабелеискатель Успех КБИ-206
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Для поиска скрытых коммуникаций приобретайте Успех КБИ-206. Это универсальная модель для точного и качественного распознавания мест прохождения кабельных линий, разных типов кабелей, осуществления оперативных работ по определению скрытой проводки и решения других подобных задач. Устройство безошибочно индицирует объекты, расположенные на глубине до шести метров. В ходе работы позволяет провести селекцию кабелей, имеет множество доступных вариантов для фильтрации сигнала, в результате чего максимально эффективно убираются посторонние шумы. Реализуется пассивный метод поиска трассы посредством использования электромагнитного датчика. Среди отраслей применения коммунальное хозяйство, а также многочисленные другие отрасли. В базовый комплект поставки входит приемник, электромагнитный датчик, головные телефоны, широкий спектр дополнительных аксессуаров, пользовательское руководство.
Успех КБИ-206 может приобретаться также с дополнительным оборудованием, в частности с индукционными клещами, датчиками и другими принадлежностями и аксессуарами. Модель проста в эксплуатации, так как разработчик оснастил ее большим количеством встроенных функций, однако каждый пользователь, независимо от своего опыта и обладания навыками работы с подобными инструментами, должен предварительно ознакомиться с пользовательским руководством. В нем представлены подробные технические характеристики, эксплуатационные параметры, порядок работы, устройство всех элементов кабелеискателя, входящих в его состав и т.д. Также в этом документе специалист может найти принцип действия устройства, что даст возможность лучше понять, как его необходимо использовать для достижения наилучших результатов неразрушающего контроля.
Области применения:
- электросети;
- строительно-монтажные организации.
Назначение:
- определение местоположения и глубины залегания скрытых коммуникаций (кабельные линии, силовые и сигнальные кабели) на глубине до 6 м;
- проведения работ по поиску скрытой проводки.

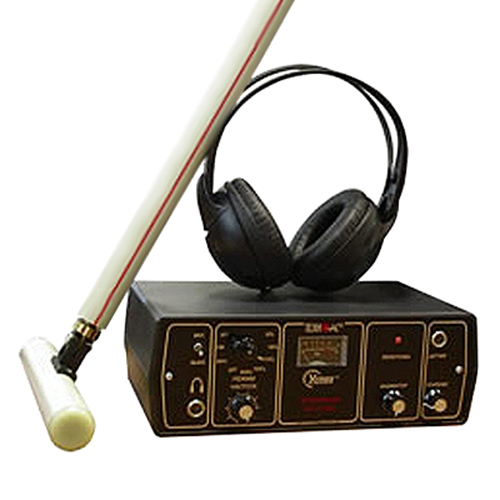

Комплектация кабелеискателя:
- приемник АП-010М;
- датчик электромагнитный ЭДМ-227М;
- головные телефоны АП010М.02.010;
- сумка для транспортировки комплекта;
- сумка для приемника;
- сумка для батарейного отсека;
- руководство пользователя.
Дополнительное оборудование:
- датчик контроля качества изоляции "ДКИ-100";
- датчик-определитель дефектов коммуникаций "ДОДК-100";
- клещи индукционные "КИ-110".
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики кабелеискателя Успех КБИ-206
|
Индикация принимаемого сигнала |
Звуковая на головные телефоны, визуальная на стрелочный индикатор |
|
Мощность, подводимая к головным телефонам, не менее |
100 мВ |
|
Общий коэффициент усиления прибора, не менее |
35 дБ |
|
Полоса пропускания, не более |
50-1200 Гц (режим ШП) |
|
Напряжение питания |
9+1 -2,5 |
|
Индикация разряда батареи |
Звуковая, на встроенный излучатель; визуальная, на стрелочный индикатор |
|
Тип батареи |
6×1,5 тип С |
|
Габаритные размеры приемника |
250×90×147 мм |
|
Вес приемника |
1,5 кг |
Технические характеристики режимов приемника кабелеискателя
|
Приемник АП-010М |
|
|
- режим 1 |
«50 Гц» - режим трассоискателя |
|
- режим 2 |
«100 Гц» - режим трассоискателя |
|
- режим 3 |
«512 Гц» - режим трассоискателя |
|
- режим 4 |
«1024 Гц» - режим трассоискателя |
|
- режим 5 |
«8928 Гц» - режим трассоискателя |
|
- режим 6 |
«ШП» (Широкая полоса) – режим трассоискателя, режим течеискателя |
|
- режим 7 |
«ФНЧ» (Фильтр низких частот) – режим течеискателя |
|
- режим 8 |
«ПФ» (Полосовой фильтр) – режим течеискателя |
|
- режим 9 |
«Контроль питания» - контроль элементов питания |
|
Общий коэффициент усиления канала |
|
|
- по звуковому тракту |
Не менее 35 дБ |
|
- по тракту индикатора |
Не менее 60 дБ |
|
Полоса пропускания, не более, Гц |
|
|
- режим 1 (50 Гц) |
49,5…50,5 |
|
- режим 2 (100 Гц) |
99…101 |
|
- режим 3 (512 Гц) |
505…520 |
|
- режим 4 (1024 Гц) |
1014…1034 |
|
- режим 5 (8928 Гц) |
8898…9858 |
|
- режим 6 (ШП) |
140 ±40 ч; 2400 ±100 |
|
- режим 7 (ФНЧ) |
В 10-ти диапазонах фильтра низких частот с плавающей частотой среза 4-го порядка |
|
- режим 8 (ПФ) |
В 10-ти диапазонах полосового фильтра с плавающей центральной частью (Q=1,2) 4-го порядка |
|
Точность установки частоты среза, Гц |
|
|
- режим 1 |
50±0,1 |
|
- режим 2 |
100±0,2 |
|
- режим 3 |
512±1 |
|
- режим 4 |
1024±2 |
|
- режим 5 |
8928±10 |
Электромагнитный датчик ЭМД-227
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
8928; 1024; 512 |
|
Тип питания |
от приемника |
|
Коммутация резонанса |
принудительная (управляется приемником) |
В приемнике предусмотрены следующие режимы работы:
- «50 Гц» - режим трассоискателя для пассивной (без использования генератора) трассировки кабелей, находящихся под напряжением промышленной частоты 50 Гц;
- «100 Гц» - режим трассоискателя для пассивной (без использования генератора) трассировки кабелей и труб катодной защиты;
- «512 Гц» - режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов;
- «1024 Гц» - режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов;
- «8928 Гц» - режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов;
- «ШП» (Широкая Полоса) – режим трассоискателя для пассивной трассировки кабелей катодной защиты или находящихся под напряжением промышленной частоты 50 Гц; режим трассоискателя для осуществления поиска неисправностей кабеля в максимально широком для этого прибора спектре частот;
- «ФНЧ» (Фильтр Низких Частот) – режим трассоискателя для поиска неисправности кабеля, при котором от сигнала отфильтровываются высокочастотные (в основном мешающие) составляющие, оставляя полезный среднечастотный и низкочастотный сигналы. В данном режиме предусмотрена фильтрация по десяти частотным интервалам;
- «ПФ» (Полосовой Фильтр) – режим течеискателя для поиска течи, при котором от сигнала отфильтровываются высоко- и низкочастотные составляющие, в основном неинформационные, оставляя лишь среднечастотные. В данном режиме работы предусмотрена фильтрация в десяти полосовых частотных диапазонах;
- «КП» (Контроль Питания) – при этом режиме на стрелочном индикаторе индицируются показания разряда элементов питания. Элементы питания разряжены, если стрелка индикатора вышла за пределы красного сектора и полностью разряжены, если стрелка индикатора находится левее отметки «-2 дБ» черного сектора индикатора.
Условия эксплуатации:
- температура окружающего воздуха, °С: - от -40 до +50;
- относительная влажность, %: - до 90;
- атмосферное давление, кПа: - от 86 до 106.
