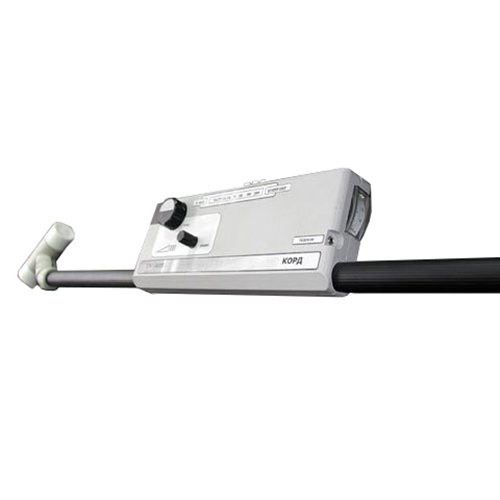

Трассоискатель КОРД-1 (индикатор распределения катодного тока)
КОРД-1 - индикатор (трассоискатель) распределения защитного катодного тока на металлических подземных коммуникациях по напряженности электромагнитного поля. Приёмник КОРД-1 является второй модификацией приёмника СУ-КРТ и отличается только конструктивным исполнением. В остальном, полностью повторяет функции СУ-КРТ.
Основное назначение прибора - проверка состояния пассивной и активной защиты газопроводов посредством бесконтактного непрерывного обследования контура тока, генерируемого защитными установками. На каждом участке цепи нарушения выявляются по утечкам тока через повреждения изоляционных покрытий и изолирующих фланцевых соединений, а на анодном - по отсутствию тока на электродах с прокорродировавшей обвязкой. С помощью индикатора могут быть определены зоны влияния блуждающих токов от трамвайных сетей и выявлены находящиеся в электромагнитном поле токов промышленной частоты участки газопроводов.
Индикатор может быть использован как трассоискатель высокой точности для определения всех типов подземных коммуникаций: газопроводов, силовых кабелей промышленной частоты, подземных фидеров трамвайно-троллейбусных сетей.
При отсутствии наложенного электромагнитного поля индикатор может быть использован совместно с переносными генераторами типа ТПК, ВТР, АНПИ и др. по контрольному току частотой 1000 Гц.
Индикатор КОРД–1 |
1 |
Элементы питания типа «КРОНА» |
1 |
Датчик индуктивный |
1 |
Наушники |
комплект |
Руководство по эксплуатации |
1 |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Чувствительность приемника, не хуже, мкВ |
2,5 |
Частота настройки фильтров, Гц |
50, 100, 300, 1000 |
Полоса пропускания фильтров на уровне 0,7 , % |
10 |
Неравномерность коэффициента усиления ( Кус ) по частотам, не более, % |
10 |
Вид питания |
автономный |
Напряжение источника питания, В |
9 |
Время непрерывной работы, не менее, ч |
48 |
Масса, не более, кг |
1,0 |
Габаритные размеры, не более, мм |
750х110х50 |
Условия эксплуатации: температура окружающего воздуха, град. С |
от минус 20 до плюс 50 |
Влажность воздуха, не более, % |
95 |
