Трассоискатель Сталкер 75-14

141 630 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 18 месяцев

Современный трассопоисковый комплекс Сталкер 75-14 – это идеальный инструмент для проведения картографического анализа, определения расположения подземных трасс и других коммуникаций, фиксирования глубины их залегания, проведения диагностики их состояния и эффективного решения других аналогичных задач. Множество преимуществ, которыми обладают генератор и приемник, входящие в комплект набора, позволяют решать задачи оперативно и точно. Трассоискатель представленной модели разработан для комплексного неразрушающего контроля подземных коммуникаций. Отметим наличие объемной встроенной памяти, позволяющей сохранять до тысячи результатов! Если у оператора нет возможности проанализировать полученные данные непосредственно на месте работы, то эта отличительная особенность будет особенно полезной. Сохранив информацию, специалист сможет ее передать на свой ПК и воспроизводить в любое время. В каком бы режиме не происходили измерения, такие величины, как сила ток и глубина, отображаются автоматически. С таким устройством оператор сможет проводить исследование трасс, расположенных на расстоянии до десяти километров от места подключения генератора. Еще одним преимуществом стало наличие сразу четырех рабочих частот.

Сталкер 75-14 может быть использован в сочетании с широким спектром дополнительных аксессуаров. Их применение сделает контроль еще более комфортным, позволит оперативно выявить все имеющиеся дефекты и значительно расширяет сферы применения комплекса. При необходимости Вы можете обратиться к нашим менеджерам, и они расскажут более подробно об используемых дополнительных приспособлениях.

Если Вам необходимо приобрести надежный современный трассопоисковый комплект, обратите внимание на Сталкер 75-14.

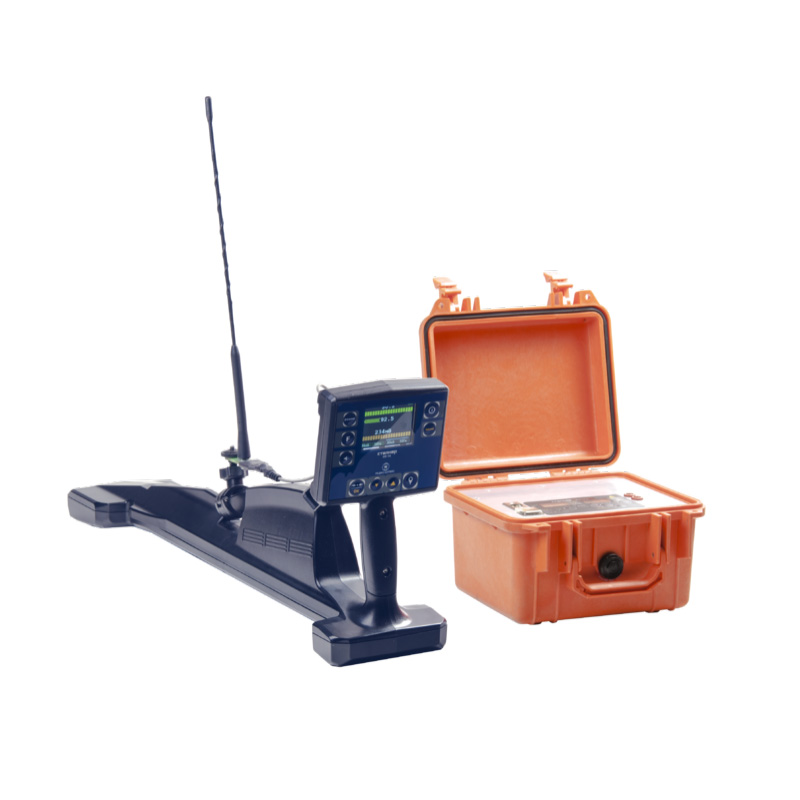

Комплекс трассопоисковый предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.  В комплект поставки трассоискателя «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14.

Общие отличительные особенности трассопоискового комплекса:

  • трассировка и координирование местоположения во всемирной системе координат;
  • связь с компьютером по Bluetooth, память на 10000 измерений;
  • для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • трассоискатель Сталкер 75-14 автоматически отображет глубины и силы тока (даже в пассивных режимах);
  • трассоискатель осуществляет поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт).

Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М.

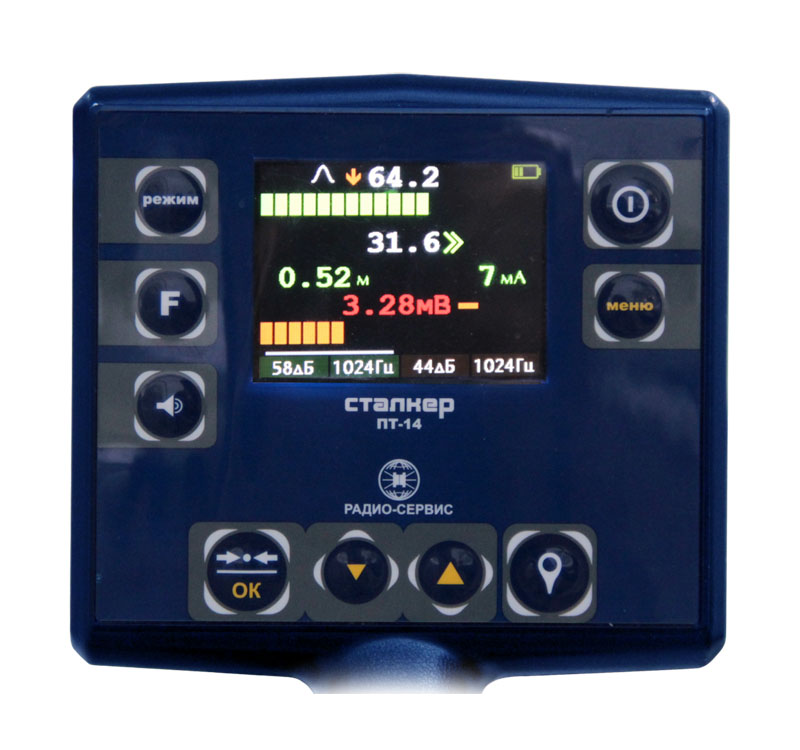

Отличительные особенности приемника ПТ-14:

  • облегченная конструкция (вес 1,7 кг.);
  • непрерывное отображение на  дисплее всех необходимых параметров:

шкалы максимума и минимума;

глубины залегания  и силы тока коммуникации на всех активных частотах;

шкала зонд - для определения мест повреждений;

полярность сигнала  -   в месте повреждения изоляции;

  • происходит смена знака «+» на «-»;
  • функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
  • режим острый максимум.

Запись в память приемника ПТ-14:

  • уровня сигналов с магнитных антенн и по входу ЗОНД;
  • направления к коммуникации;
  • показания глубины залегания коммуникации и величины тока в ней;
  • направления поискового тока;
  • относительной полярности разности потенциалов по входу «ЗОНД»;
  • фазы сигнала по входу «ТРАССА»;
  • рабочих частот;
  • местные дата и время в момент снятия показаний по информации GPS;
  • координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-14:

Активные частоты*, Гц

273, 526, 1024,8928, 32768

Пассивные частоты, Гц

50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»

Полоса пропускания для режима «РАДИО»

от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир»

от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более

5

Память

10 000 точек

Габаритные размеры, мм, не более

700x300x140

Масса, кг, не более

1.7

Диапазон рабочих температур, 0С

от -20 до +55

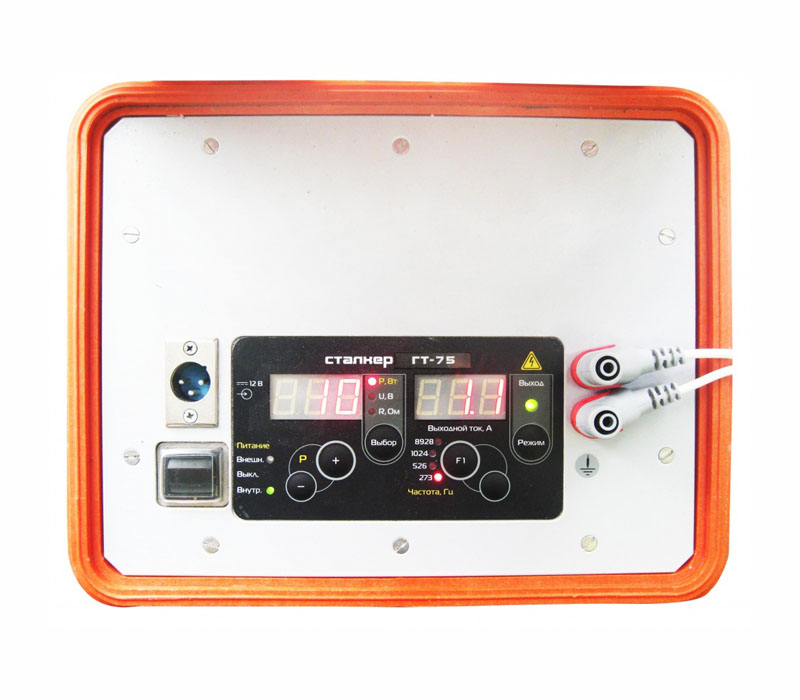

Отличительные особенности генератора ГТ-75:

  • синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
  • встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
  • высокая выходная мощность для работы в сложных условиях;
  • автоматическое согласование с нагрузкой для простоты использования;
  • питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
  • влагозащищенный, ударопрочный корпус (IP 44).

Технические характеристики генератора ГТ-75:

Рабочие частоты*, Гц

273, 526, 1024,8928

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 10 до 75

Габаритные размеры, мм, не более

275x250x180

Вес со встроенными аккумуляторами, кг

8.5

Диапазон рабочих температур, °С

от -30 до +55
