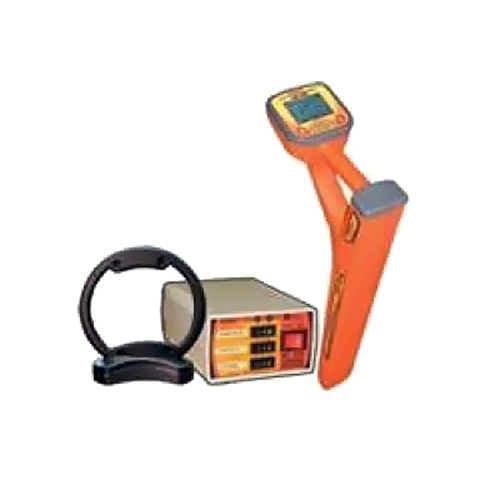

Трассоискатель Успех АГ-309.20 (Н)
Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Функции и решаемые задачи:
- поиск неисправностей кабельных линий в режиме «Диагностика»;
- определение положения подземных коммуникаций в режиме «Трасса» и «График»;
- прямое цифровое измерение глубины их залегания на всех рабочих частотах;
- указание направления отклонения от оси коммуникации в режиме «Трасса»;
- измерение силы тока в коммуникации;
- поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
- функция «Выбор кабеля из пучка» при помощи датчика КИ-110;
- одновременная работа со встроенными и внешними датчиками.
Особенности приемника "АП-019.1":
- три отдельных режима «ТРАССА (КОМПАС)», «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора; два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-110;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка»;
- одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации;
- различные режимы индикации (цифровая, график);
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +45°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
- работа в зимних условиях до -20°С.
Особенности генератора "АГ-114.1":
- прост в эксплуатации и не требует высокой квалификации персонала;
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность выбора мощности в зависимости от решаемых задач;
- автоматическое повторное согласование при изменении мощности;
- длительное время непрерывной работы от собственного аккумулятора;
- небольшие габариты и вес.
Комплектация прибора Успех АГ-309.20 (Н):
- приемник "АП-019.1";
- генератор "АГ-114.1";
- индукционная антенна "ИЭМ-301.3";
- чехол.
Дополнительные аксессуары для прибора Успех АГ-309.20:
- датчик контроля качества изоляции "ДКИ-117";
- датчик-определитель дефектов коммуникаций "ДОДК-117";
- клещи индукционные "КИ-110";
- накладная рамка "НР-117";
- головные телефоны.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Приемник "АП-019.1" |
|
Центральная частота фильтра приемника (f), Гц |
Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192 Гц |
Добротность фильтра приемника (Q) |
Не менее 100 |
«Широкая полоса» (ШП), Гц |
50…10 000 |
Подключаемые внешние датчики * |
ДКИ, ДОДК, КИ |
Определение глубины залегания |
Автоматически в режиме «ТРАССА» |
Точность определения глубины залегания |
± 5% |
Определение эффективного тока в трассе |
Автоматически в режиме «ТРАССА» |
Точность определения эффективного тока в трассе |
± 5% |
Визуальная индикация |
Графический LCD 320х240 с LED подсветкой |
Звуковая индикация |
Головные телефоны |
Встроенный излучатель |
|
Питание |
4…7В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта батарей |
Не менее 20 час. |
Диапазон температур эксплуатации / хранения, °С |
-20…+45 |
Степень защиты от влаги и пыли |
IP54 |
Габаритные размеры, мм |
330х140х700 |
Масса не более, кг |
2,0 кг |
Генератора "АГ-114.1" |
|
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
5, 10, 20 |
Усилитель мощности |
CLASS D КПД 80% |
Частота генерации (непрерывный или импульсный), Гц |
512, 1024, 8192, одновременно 3 частоты |
Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом |
1 … 1000 |
Согласование с нагрузкой |
автоматическое |
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час |
5 |
Питание |
1 аккум. 12В/2,2 Ач или сетевой блок |
Габаритные размеры электронного блока, не более, мм |
190х140х80 |
Вес генератора в чехле с носимым аккум., не более, кг |
2,2 |
