Искатель повреждения изоляции КОРД-ИПИ-02
Для профессионального обнаружения повреждений изоляции подойдет КОРД-ИПИ-02. Это комплексная установка, включающая в себя приемник, генератор, индуктивный датчик, а также множество дополнительных элементов. В базовый комплект поставки включены также кабели, штыри, наушники, элементы питания и специальный укладочный ящик. Все элементы транспортируются заказчику в специальной упаковке, предназначенной для безопасной перевозки на дальние расстояния. Принцип работы, реализуемый в установке, позволяет с высокой точностью и скоростью обнаруживать дефекты в изоляционном покрытии, проводить трассопоиск, качественную диагностику как строящихся, так и уже эксплуатируемых коммуникаций, регистрировать места сосредоточения силовых кабелей под нагрузкой, а также обнаруживать места скопления блуждающих токов. Стоит отметить, что это далеко не все задачи, решаемые с помощью данной модели. Ее универсальность позволяет охватывать широкий круг задач от элементарных до узкоспециализированных.
КОРД-ИПИ-02 отличается наличием множества преимуществ. Приемник, входящий в состав комплекта, имеет Bluetooth-интерфейс, благодаря чему может эффективно взаимодействовать с внешними носителями. Пользователь может передавать и сохранять полученные данные, а также при желании корректировать их, дополнять комментариями. Кроме этого, современного специалиста привлечет развитый функционал, который включает в себя функцию регулировки усиления сигнала, автоматические защиты, несколько режимов работы для эффективного решения разных задач. Отдельно отметим продуманное внешнее исполнение, которое максимально адаптировано под работу в полевых условиях. Корпусы элементов надежно пыле и влагозащищены. Дополнительная информация у наших специалистов.
Цифровой искатель повреждения изоляции КОРД-ИПИ-02 предназначен для:
- нахождения бесконтактным и контактным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта;
- определения бесконтактным способом месторасположения и глубины заложения газопровода;
- определения месторасположения силовых электрических кабелей под нагрузкой;
- бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения;
- обнаружения мест натекания блуждающих токов промышленной частоты.

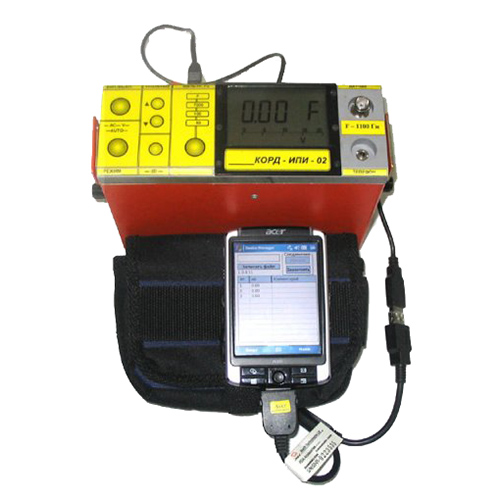

В вариантном исполнении приёмник КОРД-ИПИ-02 оснащён беспроводным интерфейсом Bluetooth для сохранения измеренных данных на внешние накопители информации, таких как КПК либо коммуникаторы, работающие под ОС Windows Mobile или Google Android. Это позволяет в процессе работы сохранять измеренные данные, быстро и оперативно их просматривать, редактировать и добавлять к каждому измерению комментарии. При присутствии в коммуникаторе GPS-приёмника, каждое измерение автоматически привязывается к координатам, обеспечивая тем самым привязку к местности.
Цифровой модифицированный приёмник КОРД-ИПИ-02 обладает следующими особенностями:
- беспроводной интерфейс Bluetooth или USB (вариантное исполнение) для сохранения измеренных данных на внешние накопители информации (КПК Windows Mobile, а также Google Android);
- автоматическая регулировка усиления уровня сигнала;
- цифровой ЖК-дисплей;
- режим работы в децибелах;
- индикатор разряда батарей;
- пыле-влаго-защищённая квазимембранная клавиатура;
- защита от случайного включения прибора;
- 3 основных частоты работы плюс частота работы на заказ "F".
Модифицированный генератор ГИ-02М, входящий в комплект, включает в себя:
- 7 различных частот работы + частоту работы на заказ "F";
- внешнюю индикацию оповещения аварийных режимов работы;
- автоматическую защиту от перегрузок и КЗ;
- может совместно использоваться с приёмниками других производителей, частоты работы которых согласованы с частотами работы генератора.
Индикатор предназначен для работы в полевых условиях, в частности воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.
Базовая комплектация
1. | Генератор ГИ–02М | 1 |
2. | Приёмник | 1 |
3. | Датчик индуктивный | 1 |
4. | Кабель соединительный 10 м | 2 |
5. | Штыри измерительные | 2 |
6. | Наушники | комплект |
7. | Элементы питания 1,5V АА | 6 |
8. | Руководство по эксплуатации | 1 |
9. | Свидетельство о калибровке | 1 |
10. | Ящик укладочный | 1 |
Полная комплектация
1. | Приёмник КОРД-ИПИ-02 | 1 |
2. | Генератор ГИ-02М | 1 |
3. | Аккумулятор 12В*12А/ч | 1 |
4. | Рамка индукционная передающая | 1 |
5. | Штыри измерительные | комплект |
6. | А-рамка (Циркуль измерительный) | 1 |
7. | Поисковый контур | 1 |
8. | Кабель питания | 1 |
9. | Кабель соединительный 10 м | 2 |
10. | Наушники | комплект |
11. | Накопитель информации КПК, нетбук, ноутбук | по заказу |
12. | Руководство по эксплуатации | 1 |
13. | Свидетельство о калибровке | 1 |
14. | Ящик укладочный | 1 |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
№ | Параметры | Значение | |
1. | Номинальная мощность генератора, Вт | 40 | |
2. | Потребляемая мощность генератора, Вт | 60 | |
3. | Рабочие частоты генератора, Гц | 480; 1000; 1100; 1333,3; 1450; 9920; 9980 | |
4. | Частота модулятора в генераторе | 0,7 ± 0,3 | |
5. | Сопротивление нагрузки, Ом | 1 ... 1000 | |
6. | Напряжение питания генератора, В | 12 | |
7. | Напряжение питания приёмника, В | 9 | |
8. | Чувствительность приёмника, мкВ | не хуже 2,5 | |
9. | Интерфейс обмена данными | USB либо RS-232 (на заказ) | |
10. | Частота настройки фильтров приёмника, Гц | 50, 100, 1000, F – частота на заказ | |
11. | Неравномерность коэффициента усиления приемника по частотам, не более, % | 3 | |
12. | Источник питания приемника | автономный | |
13. | Источник питания генератора | от аккумулятора автомобиля | |
14. | Время непрерывной работы приемника, ч | не более 50 (индикатор разряда батарей) | |
15. | Ось катушки поворот | 45° / 90° | |
16. | Габаритные размеры, мм: | ||
приёмника | 180х65х120 | ||
генератора | 170х95х150 | ||
17. | Масса, кг: | ||
приёмника | 1,2 | ||
генератора | 2,5 | ||
18. | Принимаемые частоты индуктивного датчика, Гц: | ||
катушка сплошная | 50 ... 1000 | ||
катушка многосекционная (по заказу) | до 10 000 | ||
19. | Масса датчика, кг | 0,5 |
