Поисково-диагностический комплекс Атлет КАИ-2
Предназначен для поиска повреждения кабеля акустическим и индукционным методом.
Функции и решаемые задачи:
- определение типа повреждения и расстояния до места повреждения кабеля;
- проведение трассировки кабельной линии;
- поиск неисправностей кабельных линий индукционным методом;
- поиск неисправностей кабельных линий акустическим методом;
- испытание изоляции силовых кабелей и твердых диэлектриков.

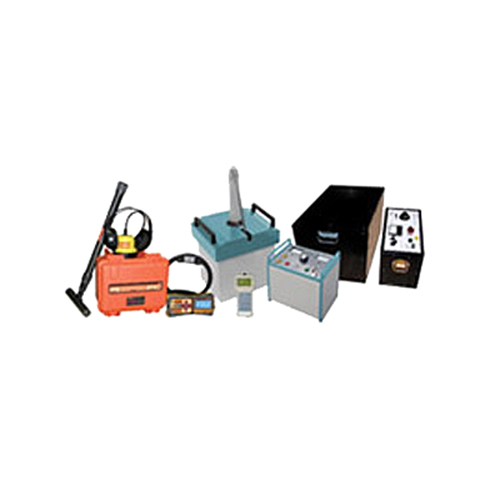

Состав:
- кабелетрассотечеискатель «Атлет ТЭК-127А»;
- генератор высоковольтных импульсов ГИ-1000;
- аппарат АИД 70/50;
- рефлектометр «Рейс-105М».
Генератор высоковольтных импульсов ГИ-1000 и ГИ-1000 исп. 2 "ИДМ"
Определение расстояния до места повреждения кабеля импульсно-дуговым и импульсным методом, точное определения места повреждения кабеля акустическим методом.
Рефлектометр РЕЙС-105M
- убедиться в отсутствии обрыва или короткого замыкания в линии;
- обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.);
- определить характер повреждения (обрыв, короткое замыкание и др.);
- измерить расстояние до места повреждения или неоднородности;
- измерить длину линии, в том числе длину кабеля на барабане или в бухте;
- измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной;
- определить расстояние до места перепутывания жил в кабеле;
- оценить величину волнового сопротивления линии;
- записать и хранить измеренную информацию в памяти прибора. Выполнить паспортизацию линии;
- передать информацию в компьютер и считать из компьютера.
Особыми достоинствами прибора являются небольшие габариты и вес. При этом функциональные возможности РЕЙС-105М выше, а параметры лучше, чем у многих больших рефлектометров. Компактность, малый вес, наличие автономного питания и низкое потребление играют особую роль при использовании прибора при разъездном характере работы: в полевых условиях, в автолабораториях, на подстанциях, в шахтах, на судах, в самолетах и других труднодоступных местах. Прибор РЕЙС-105М позволяет обойтись в полевых условиях без компьютера. Прибор удобен также и при работе в лабораторных условиях с питанием от сети, а также при совместной работе с компьютером.
Аппарат испытательный диодный АИД-70/50
Аппарат испытательный АИД-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц. Аппарат рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10 °С до плюс 40 °С, относительной влажности 80% при температуре плюс 20 °С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)
- Прибор РЕЙС-105М со встроенными аккумуляторами;
- блок питания - зарядки от сети 220В;
- кабель присоединительный - 2 шт.;
- кабель соединительный (2 метра) - 2 шт.;
- кабель связи с компьютером;
- кабель для контроля частоты встроенного калибратора;
- тройник и нагрузка 50 Ом для поверки;
- предохранитель ВП-1-1 (0,25 А);
- руководство по эксплуатации;
- программа РЕЙД-6 для компьютера (1 дискета) + презент (мощная программа РЕЙД-7 для компьютера - 1 диск);
- сумка для переноски.
Комплектация диодного испытательного аппарата АИД-70/50:
- блок управления;
- блок высокого напряжения;
- кабель сетевой;
- кабель высоковольтный;
- провод заземления с струбцинами;
- запасные части: вставка плавкая ВП2 –1 1 А;
- вставка плавкая ВП3 –1 10 А;
- аппарат испытательный диодный АИД-70/50;
- руководство по эксплуатации;
- аппарат испытательный диодный АИД-70/50;
- паспорт.
Дополнительное оборудование:
- мегаомметр для измерения сопротивления изоляции;
- установка прожига кабеля до низкоомного сопротивления.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики Атлет ТЭК-127А
Генератор АГ-120 |
|
Частоты генерируемого сигнала, Гц |
|
частоты f1, f2, f3 («постоянные») |
выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. |
частота f4 («временная») |
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
Режимы генерации |
|
режим 1 |
непрерывный «НП» |
режим 2 |
кратковременные посылки «ПР» |
режим 3 |
трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» |
Выходные параметры |
|
Выходной ток, А |
|
максимальный в ручном режиме: |
|
задаваемый для автосогласования |
четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
Максимальное выходное напряжение, В |
|
- при автономном питании |
220 |
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт |
|
- при автономном питании или от внешнего аккумулятора 24В |
120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом |
- с добавлением внешнего аккумулятора 12В |
180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом |
- от сетевого блока (СБП) |
70 на 0,7…200 Ом |
ПРИМЕЧАНИЕ. |
|
Допустимое сопротивление нагрузки |
|
любое |
|
Диапазон сопротивлений согласованной нагрузки, не уже, Ом |
|
для минимального задаваемого тока (0,1А) |
|
для максимального непрерывного тока (10А) |
|
для максимального тока в импульсе (15А) |
|
Согласование с нагрузкой |
|
- автоматическое, обеспечивающее достижение заданного тока в нагрузке |
|
Источники питания |
|
Встроенный аккумуляторный комплект |
два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач |
Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час |
|
- непрерывная генерация |
1,2 при 120Вт автономно/180Вт с доп. акк. 12В |
- импульсные посылки одной частоты |
8 при 180Вт автономно/270Вт с доп. акк. 12В |
- импульсные посылки трех частот |
4 при 120Вт автономно/180Вт с доп. акк. 12В |
Время зарядки автономных аккумуляторов не более, час |
8 |
Сетевой блок для работы или зарядки аккумуляторов |
выходное напряжение 15В, выходной ток 15А max |
Допустимые внешние аккумуляторы |
11...14В / 22…28В ≥24Ач |
Функциональные особенности |
|
Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) |
Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) |
Типы подключаемых нагрузок |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля |
Автоматическое повторное согласование |
при отклонениях установленного тока нагрузки более ±2dB |
Конструктивные параметры |
|
Выходной усилитель мощности |
импульсный, технология CLASS D(BD), КПД > 80% |
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона |
- все питающие напряжения |
Управление |
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс. |
Габаритные размеры электронного блока (кейса), не более, мм |
305х270х194 |
Вес электронного блока, |
12 |
Условия эксплуатации |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+45ºС |
Класс климатической защиты |
IP54 (пылеводонепроницаемый ударопрочный корпус) |
Приемник АП-027 |
||
ПАРАМЕТР |
ДАТЧИКИ |
|
ЭМД/ДКИ/ДОДК/КИ |
АД |
|
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. |
Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц. |
«Широкая полоса» (частотный диапазон) |
0,05…2,00 кГц |
0,1…2,00 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
|
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
Головные телефоны -синтезированный звук ЧМ. |
- |
|
Встроенный излучатель - синтезированный звук ЧМ. |
||
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
Время непрерывной работы, не менее |
20 часов |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
минус 20ºС…+50ºС |
|
Класс защиты от внешних воздействий |
IP54 |
|
Габаритные размеры электронного блока |
220 ´ 102 ´ 42 (мм) |
|
Масса электронного блока, не более |
0,46 кг |
Электромагнитный датчик ЭМД-237М |
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
Частота резонанса, Гц |
8928; 1024; 512Гц |
Тип питания |
от приемника |
Коммутация резонанса |
принудительная (управляется приемником) |
Датчик акустический АД – 227 |
|
Чувствительность, V/g |
5 |
Габаритные размеры прибора, не более, мм |
105х75 |
Масса, не более кг |
1,5 |
Индуктивная антенна ИЭМ - 301.2 |
|
Тип построения |
Параллельный резонансный контур |
Частота резонанса |
8928 |
Диаметр, мм |
240 |
Масса, не более, кг |
0,6 |
Наименование генератора |
Генератор ГИ-1001 |
Генератор ГИ-1002 |
Максимальное напряжение импульса, В |
10000 |
10000 |
Максимальная энергия импульса, Дж |
1000 |
1000 |
Регулирование напряжения импульса |
Плавное, 0...10000 В |
Плавное, 0...10000 В |
Регулировка частоты импульса, с |
6...12 |
6...12 |
Определение расстояния до места повреждения |
нет |
да, совместно с |
Масса генератора ГИ, кг, не более |
80 |
90 |
Габаритные размеры, мм, не более (без учета |
600х370х720 |
600х370х720 |
Тип исполнения |
Переносной, моноблок на колесах |
Переносной, моноблок на колесах |
Напряжение питания, В |
220 В, 50 Гц |
220 В, 50 Гц |
Ток, потребляемый из сети, А, не более |
5 |
5 |
Технические характеристики испытательного диодного аппарата АИД-70/50
Напряжение питающей сети однофазного переменного тока, В |
220 ± 11 |
Параметры аппарата на выпрямленном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: |
|
максимальный рабочий ток, мА |
14 |
наибольшее рабочее напряжение, кВ |
70 |
Параметры аппарата на переменном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: |
|
наибольшее рабочее напряжение (действующее значение), кВ |
50 |
наибольший рабочий ток (действующее значение), мА |
45 |
Приведенная погрешность измерения выходного напряжения и тока, %, не более |
3 |
Потребляемая мощность, кВА, не более |
3 |
Масса, кг, не более: |
|
блок управления |
11 |
блок высокого напряжения |
35 |
Технические характеристики Рейс-105М
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600м. Возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания). |
Коэффициент укорочения: |
Установка или измерение в пределах 1,00...7,00 |
Зондирующие сигналы: |
Импульс амплитудой 4…20 В, длительностью 8 нс...15 мкс (дискрет 4 нс) |
Выходное сопротивление: |
20...450 Ом, плавно регулируемое |
Перекрываемое затухание: |
60…80 дБ (в зависимости от амплитуды зондирующего импульса) |
Инструментальная погрешность измерения расстояния: |
не более 0,2 % |
Разрешающая способность: |
не хуже 2 см !!! |
Система управления прибором: |
уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений более чем в два раза по сравнению с рефлектометрами других фирм |
Система отсчета: |
при помощи двух вертикальных курсоров: нулевого и измерительного |
Режимы измерения: |
Нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов; Сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память); Разность - вычитание рефлектограмм; Связь - Отображение рефлектограммы с входа 2 при зондировании по входу 1 |
Растяжка: |
Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131072 раза |
Память: |
Возможность запоминания более 200 рефлектограмм. 2 режима запоминания |
Время хранения информации во внутренней памяти |
не менее 10 лет |
Борьба с помехами и шумами: |
Отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз). |
Отображение информации: |
Рефлектограммы и результаты обработки отображаются в графическом виде Режимы, параметры и информация - в алфавитно-цифровом и символьном виде |
Дисплей: |
Встроенный, на основе ЖК панели 128х64 точки, высокая контрастность, в том числе при ярком солнечном свете, подсветка для работы в темноте |
Калибровка |
Автоматическая |
Питание: |
Сеть переменного тока 85...265 В, 47...400 Гц. Встроенные аккумуляторы. |
Энергопотребление: |
не более 2,5 Вт |
Условия эксплуатации: |
Диапазон рабочих температур: -10° С... +50° С |
Габаритные размеры: |
106 х 224 х 40 мм |
Масса: |
Не более 0,75 кг (со встроенными аккумуляторами) |
