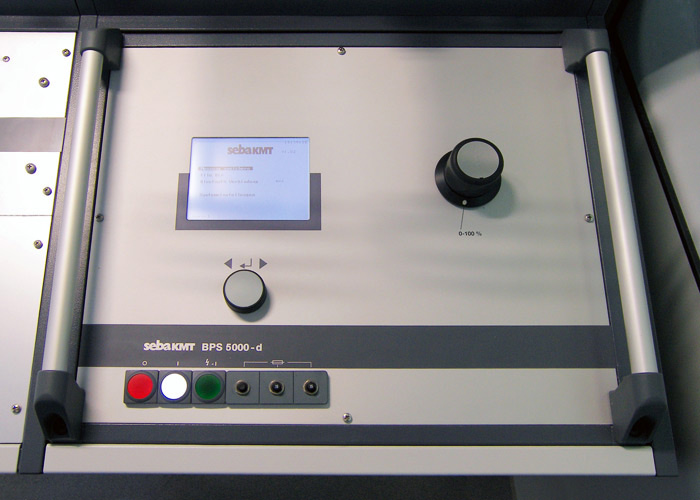

Установка для прожига кабелей BPS 5000-d

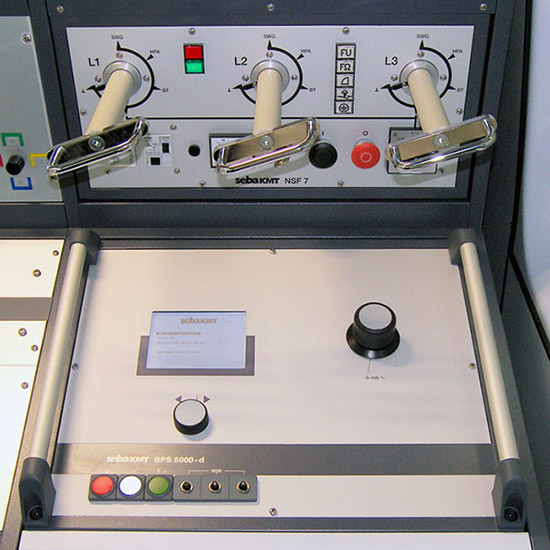

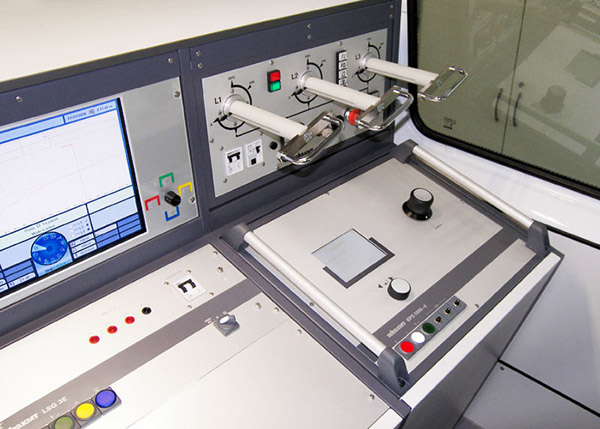

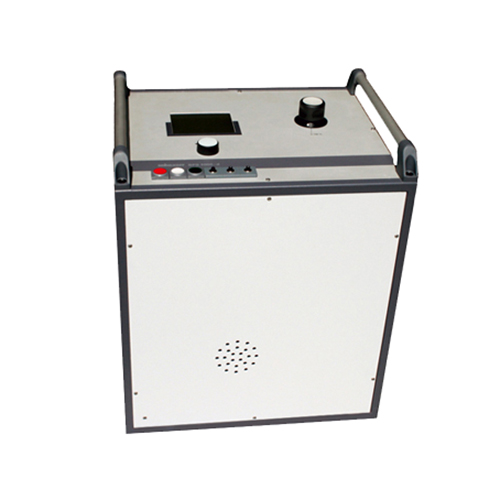

Данная установка инсталлируется обычно в электротехнической лаборатории, но может опционально использоваться как отдельный прибор для испытаний и прожига..
Цифровое управление предоставляет возможность простого управления в качестве блока прожига для преобразования тяжело локализуемых кабельных повреждений, а также в качестве блока управления для дополнительно подключаемой испытательной установки постоянного или переменного напряжения сверхнизкой частоты.
Достоинства:
- простое однокнопочное управление Easy-Go;
- протоколирование измеренных данных;
- передача данных по Bluetooth;
- ток прожига DC до 6 А;
- ток прожига AC до 110 A;
- режим локализации повреждений оболочки.
- Комплект кабелей для BPS 5000-d;
- прибор для управления прожигом.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Параметр |
Значение |
Прожиг |
|
Ступени прожига (DC) |
0...1,2 кВ / 6 А, 0...4 кВ / 1,5 А |
0 … 8 кВ / 0,8 A, 0 … 15 / 0,5 A |
|
Ступени прожига (AC) |
0 … 60 В / 110 A, 0 … 220 В / 30 A |
DC испытание (при встраивании в лабораторию) |
|
Выходное напряжение (DC) |
0 … 80 кВ |
Номинальный ток (IN) |
15 мA |
Ток короткого замыкания (IK) |
50 мA (макс. 1 ч) |
Мощность |
1,5 кВА |
Мощность короткого замыкания |
3,5 кВА (макс. 1 ч) |
Рабочая температура |
-10 °C …+40 °C |
СНЧ-испытание (опция) |
|
Испытательное напряжение |
0 … 54 кВ |
Метод |
0,1 Гц косинусо-прямоугольная форма испытательного напряжения |
Максимальная испытательная емкость |
5 мкФ |
Номинальный ток (IN) |
15 мA +/- 3 мA |
Потребляемая мощность |
1 кВА |
Диапазоны напряжения |
0 … 5 кВ / 0,8 A, импульсы 1:3 0 … 10 кВ / 0,5 A |
Общие данные |
|
Индикация |
LCD, разрешение 320 x 240. Отключение ПО при 120 °C |
Диапазон температур |
Аппаратное отключение при 145°C |
Питание |
230 В ±10 %, 45 … 60 Гц |
Потребляемая мощность |
макс. 7,0 кВА |
Класс защиты |
I согласно DIN VDE 0140 T.1 |
Вид защиты |
IP 20 согласно EN 60529 |
Габариты (ШхВхГ) |
434 x 560 x 520 мм |
Масса |
108 кг |
