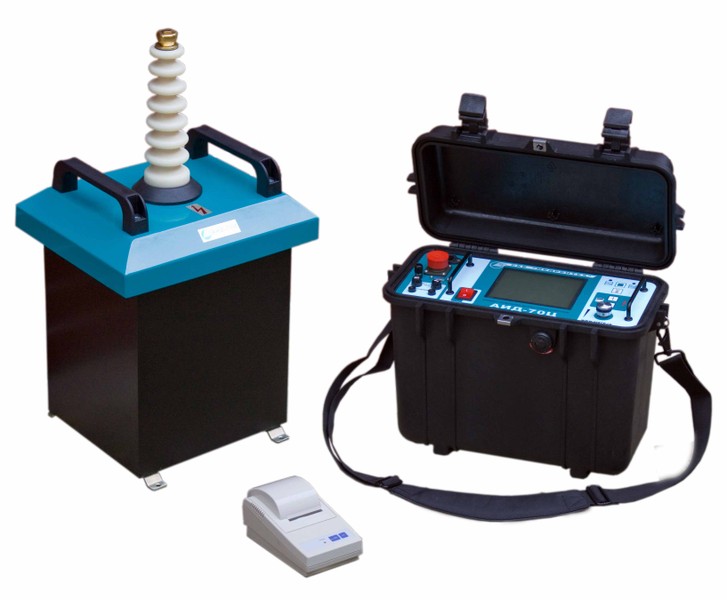

Аппарат испытания диэлектриков цифровой АИД-70Ц
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия, Казахстан, Беларусь
Гарантия:
12 месяцев
Аппарат АИД-70Ц предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и устройств, работающих в составе электрических установок высокого напряжения. АИД-70Ц может использоваться как источник высокого напряжения переменного и постоянного тока.
Аналоговым прототипом аппарата является успешно выпускаемый в течение нескольких лет АИД-70М, зарекомендовавший себя как надежный и неприхотливый аппарат для высоковольтных испытаний и генерирования напряжения. Применяемая в аппарате микропроцессорная система обработки сигналов и управления силовой частью позволила повысить точность измерения и наделить АИД-70Ц новыми функциями для удобства работы с аппаратом. В аппарате используется двухконтурная система стабилизации, позволяющая повысить точность поддержания напряжения на заданном уровне и исключить возможные колебания. Это стало возможным благодаря раздельному отслеживанию колебаний напряжения электропитания и напряжения, связанного с изменением тока нагрузки. Система управления отслеживает возможные изменения и оптимизирует сигнал управления автотрансформатором.
Отличительные особенности аппарата АИД-70Ц:
- диапазон измерения силы переменного тока - от 0,2 до 50 мА;
- сравнительно компактные габариты и низкая масса аппарата – масса генератора высоковольтного 35 кг, пульта управления 15 кг;
- наличие встроенной памяти, позволяющей записывать параметры пяти наиболее часто проводимых видов испытаний (изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.);
- возможность выбора между ручным и автоматическим режимом работы, последний предусматривает задание оператором величины испытательного напряжения с шагом 1 кВ, скорости подъема испытательного напряжения, напряжения и тока срабатывания защиты, времени проведения испытания;
- вывод всей необходимой информации о параметрах и результатах испытаний на яркий шестидюймовый жидкокристаллический дисплей;
- управление аппаратом осуществляется энкодером, оператор легко может установить с помощью встроенного меню пользовательские режимы испытаний и изменить необходимые настройки точности аппарата, например, во время прохождения очередной госповерки;
- возможность вывода протокола испытаний на печать (опционально);
- пульт аппарата выполнен в удобном пластиковом корпусе с лямкой для транспортировки;
- надежная встроенная система быстрого снятия остаточного напряжения;
- светодиодный индикатор и звуковая сигнализация при наличии остаточного напряжения.
- Пульт управления;
- генератор высоковольтный;
- кабель соединительный;
- кабель сетевого питания аппарата;
- провода заземления;
- документация.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Диапазон регулирования напряжения (постоянного/переменного) |
2-70 / 2-50 кВ |
|
Максимальный рабочий ток при постоянном/переменном напряжении |
0-10 мА / 0-50 мА |
|
Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью |
не более 3% |
|
Защита от превышения максимального напряжения и тока нагрузки |
+ |
|
Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока |
0-2000 мкА/0-1000 мкА |
|
Напряжение питания |
(220±22) В, 50 Гц |
АИД-70Ц внесен в государственные реестры средств измерений России, Казахстана, Республики Беларусь и продается только с государственной метрологической поверкой.
