HV Test Set 50/80/110
HV Test Set является прибором для испытания выпрямленным в соответствии с нормами VDE напряжением кабелей и кабельных установок. Он состоит из блока управления и высоковольтного модуля. Благодаря небольшим размерам и весу прибор легко транспортировать и использовать прямо у испытуемого объекта. Прибор HV Test Set может поставляться в трех исполнениях (50/80/110 кВ) как высоковольтный испытательный прибор для использования в полевых условиях.
Достоинства:
- безопасное использование благодаря системе контроля и простейшему управлению;
- компактная и легкая конструкция, благодаря чему легко и быстро монтируется;
- благодаря модульной конструкции может комплектоваться по запросам заказчика.
Отличительные особенности:
- простота обслуживания;
- небольшой вес и компактное исполнение;
- контроль исправности заземления;
- отключение при токовой перегрузке;
- гарантия качества в соответствии с нормативными правилами DIN ISO 9001;
- хорошее качество изоляции корпуса, отвечающее требованиям по защите окружающей среды.

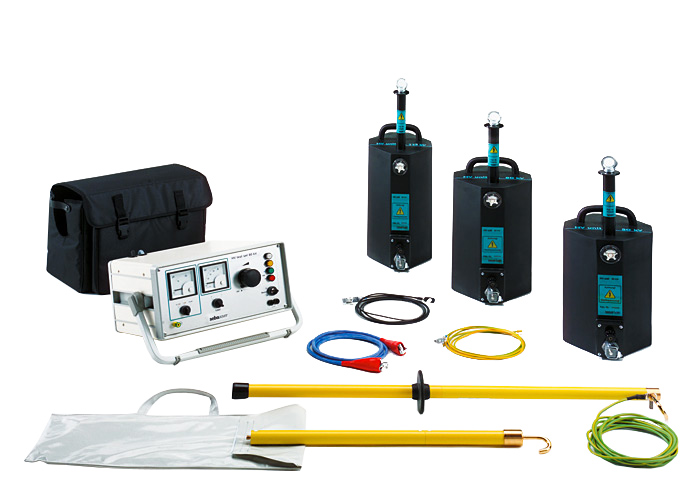

- Измерительный блок в кожаной сумке;
- высоковольтный блок с в/в подключением;
- кабель для соединения в/в и измерительного блока;
- высоковольтный соединительный провод, 2 м;
- провод заземления, 3 м, заземление в/в блока;
- провод заземления, 3 м, заземление измерительного блока;
- заземляющая и разрядная штанги с проводом заземления и сумкой;
- руководство по эксплуатации;
- дополнительный сервисный пакет.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазон измерения тока |
0,1 mA / 1 mA / 10 mA |
|
|
Питание |
230 В AC, 50 Гц |
|
|
Модификации приборов |
HV Test Set 50 kV |
HV Test Set 80 kV |
HV Test Set 110 kV |
Отключение при перегрузке по току |
>8 mA |
>7 mA |
>6 mA |
Вес |
|
|
|
Блок управления |
ок. 13,5 кг |
ок. 13,5 кг |
ок. 13,5 кг |
Блок высокого напряжения |
ок. 17,0 кг |
ок. 18,5 кг |
ок. 20,0 кг |
Размеры ( Ш/В/Г) |
|
|
|
Блок управления |
400 / 335 / 200мм |
400 / 335 / 200мм |
400 / 335 / 200мм |
Блок высокого напряжения |
214 / 460 / 236 мм |
214 / 560 / 236 мм |
214 / 670 / 236 мм |
