Испытательная установка переменного напряжения T 22/1

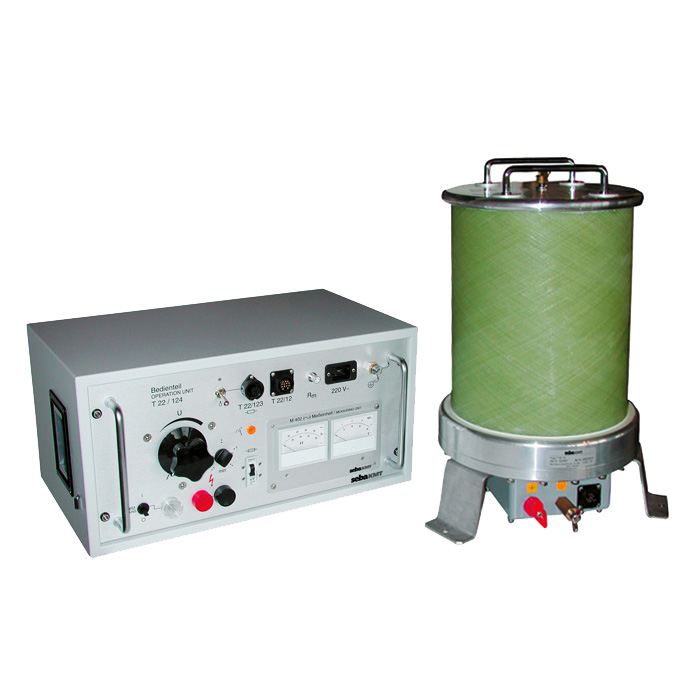

Испытательная установка переменного напряжения T 22/1 является переносным испытательным прибором. Он состоит из двух отдельных модулей: блока управления и высоковольтного модуля. Данное разделение позволяет осуществить гибкое использование установки без дополнительных транспортировочных устройств. Для испытаний постоянным напряжением до 80 кВ установка может дооснащаться дополнительным выпрямителем.
Достоинства:
- компактная и легкая установка;
- длительное испытание переменным напряжением до 75 кВэфф при 1 кВА;
- возможно дооснащение вторым трансформатором для испытаний до 150 кВэфф;
- интегрированная защита от перегрузок;
- испытания выпрямленным напряжением при использовании дополнительного выпрямителя.
Опция:
- испытание постоянным током 80 кВ.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Выходное напряжение ( постоянное ) |
75 кВ |
Выходное напряжение ( переменное ) |
80 кВ или 150 кВ |
Временная нагрузка |
1 кВА не ограничена 2 кВА в течении 20 мин 4 кВА в течении 1 мин |
Номинальный ток (постоянный) |
13 мА |
Номинальный ток (переменный) |
4 мА |
Испытательная нагрузка |
1000 пФ в течении 30 мин. |
Питание |
220 В / 50 Гц |
Габариты |
Блок управления T22/124: 551х255х380 мм Элегазовый трансфоратор T22/12: 420х560мм |
Вес |
Блок управления T22/124: 19 кг Элегазовый трансфоратор T22/12: 29 кг |
Сетификат о внесении в Государственный Реестр Средств Измерений РФ.
