Приспособление для термитной сварки проводов ПТСП-2
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Предлагаем вниманию заказчиков приспособление для сварки проводов ПТСП-2. Это разработка от отечественного производителя, которая доступна по самой выгодной цене. Служит для сваривания проводов алюминиевых и сталеалюминиевых с сечением от 40 до 700 мм2. Основной областью применения являются строительство, ремонтные работы.

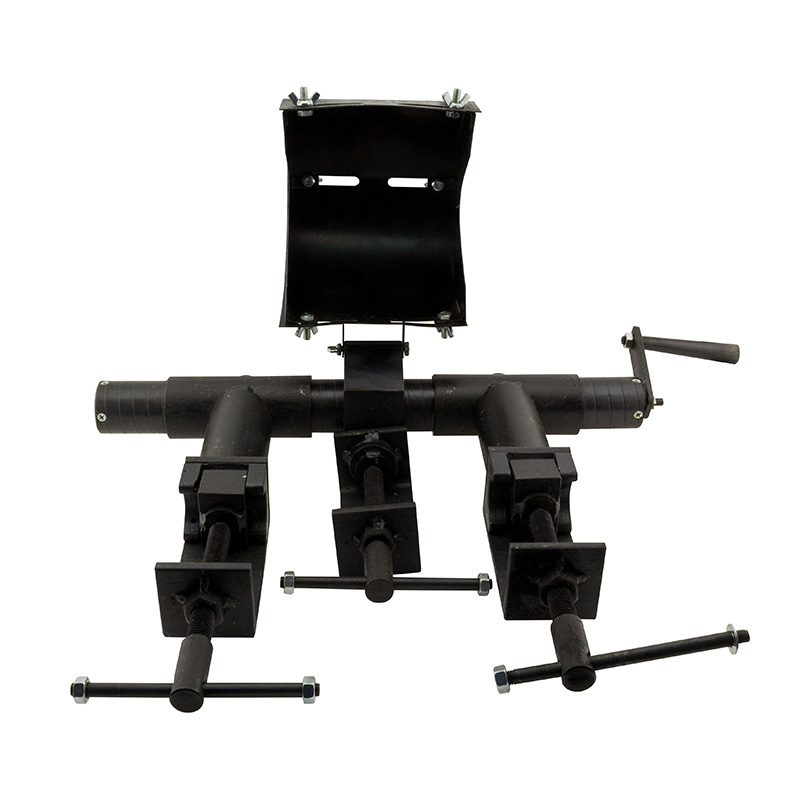

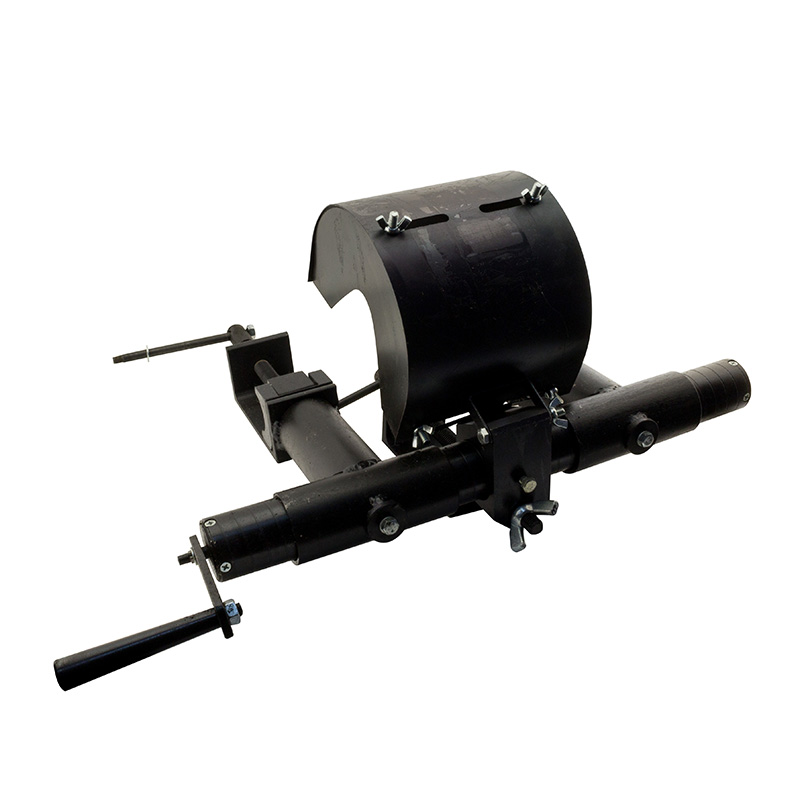

ПТСП-2 изготавливается в строгом соответствии с современными стандартами, обладает продуманным и качественным исполнением. Конструкция прибора включает трубчатый корпус, в опоре которого встроен ходовой винт. Кроме этого, в корпусе имеются кронштейны с зажимами, которые жестко соединены штифтами. На корпусе также закреплена поворотная струбцина с механизмом зажима. Благодаря этому приспособление может быть быстро и надежно закреплено в горизонтальном положении. В средней части устройства располагается откидной кожух. Перед началом эксплуатации прибор устанавливается на отдельном месте и закрепляется при помощи струбцины в строго горизонтальном положении.
Контроль качества сварки включает в себя несколько этапов. Важнейший из них – это визуальный осмотр, в ходе которого специалист проверяет качество сварного шва. При этом он проверяет наличие или отсутствие пережога проволоки наружного навива, выламываются ли отдельные проволоки при перегибании провода, а также соответствует ли глубина усадочной раковины установленным нормам. Все эти и другие операции помогают оперативно и точно определить качество сварки проводов, что нередко представляет собой важную задачу.
При выборе ПТСП-2 специалист должен обратить внимание на технические характеристики приспособления, его габариты и вес, отличительные особенности. Лучше всего проконсультироваться со специалистом компании World-NDT, чтобы подобрать оптимально подходящий инструмент.
Приспособление для сварки проводов встык (ПТСП) предназначено для термитной сварки стальных, медных и алюминиевых шин и проводов наружным диаметром 4 - 700 мм2. Также термическая сварка применяется для оконцевания, ответвления и контактного соединения неизолированных проводов линий электропередач в полевых условиях.
Устройство для термитной сварки проводов встык используется при строительстве, прокладке, ремонте и обслуживании высоковольтных линий электропередач и других кабельных линий.
Приспособление для сварки проводов ПТСП выпускается в двух модификациях:
• УПП-1 (ПТСП-1), представляющий собой клещи для сварки, применяется для термитной сварки проводов диаметром 4 - 40 мм2. Устройство содержит защитный откидной корпус и зажимное приспособление, при помощи винтов которого концы свариваемых проводов устанавливаются в термический патрон. Термопатрон или термошашка поджигается при помощи термитной спички, а затем закрывается откидным корпусом для обеспечения безопасности персонала. Сварка длится около двух минут, после чего рукоятки сварочных клещей сжимают, провода плотно стыкуются друг с другом без зазора. Когда место сварки остынет, его осаждают и зачищают, удаляют образовавшийся шлак, а затем снимают сварочные клещи с уже сваренных проводов.
• ПТСП-2, представляющее собой две сдвигающиеся струбцины с защитным откидным экраном и специальным пазом, в который устанавливается термитный патрон, используется в случае сварки проводов сечением 40 - 700 мм2 (по ГОСТу 839-80). Приспособление для сварки имеет поворотную струбцину, при помощи которой устройство можно закрепить на опоре высоковольтных линий.
- Приспособление для термитной сварки проводов ПТСП-2;
- паспорт приспособления и руководство по эксплуатации.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Параметры сечения проводов для сварки |
От 50 до 700 кв. мм |
|
Показатель наибольшего суммарного хода зажимов подвижного типа |
70мм |
|
Величина максимального усилия на рукоятке рабочего винта |
3 кгс |
|
Размеры ПТСП-2 |
460х352х335мм, вес – не более 6,3 кг |
Имеет сертификат соответствия системы добровольной сертификации ФГУП «Всероссийский НИИ метрологической службы».
