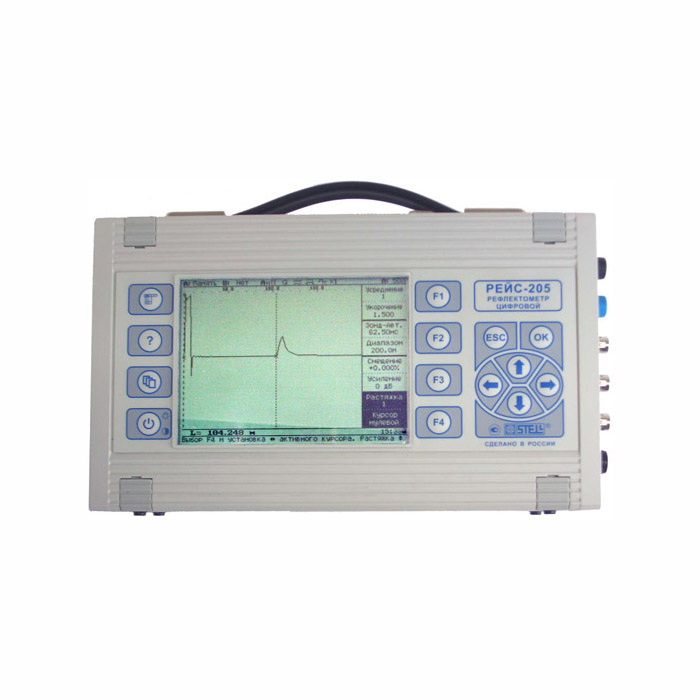

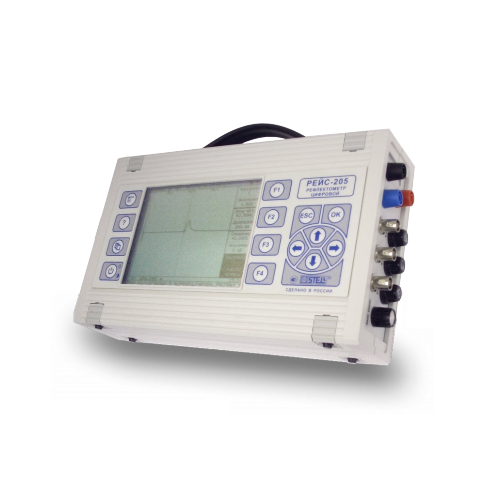

Рефлектометр цифровой РЕЙС-205

117 180 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев



Цифровой рефлектометр РЕЙС-205 отлично сочетает в себе возможности сразу трех приборов. Это целая измерительная система, идеально подходящая для комплексной диагностики состояния всех типов кабельных линий. Отличительной особенностью данной модели является наличие специализированного моста. Эту модель относят к совершенным импульсным рефлектометром среди всех отечественных аналогов. Сочетание мощного современного устройства с мостом значительно расширяет возможности прибора и позволяет безошибочно выявлять все присутствующие дефекты и их расположение. С его помощью специалист обнаружит все обрывы, замыкания, различные утечки. РЕЙС-205 реализует множество методик контроля. Среди них классический метод импульсной рефлектометрии, мостовой и волновой методы, а также метод кратковременной дуги. В ходе работы специалист сможет точно измерить целый ряд параметров и на основе этого осуществить комплексную диагностику состояния исследуемого кабеля. Полученные данные выводятся на крупный дисплей устройства и могут быть сохранены затем в его встроенной памяти.

РЕЙС-205 выгодно отличается низкими погрешностями, имеет цифровую индикацию выходного сопротивления, характеризуется мощным зондирующим импульсом, прост и удобен в эксплуатации и настройке. Обратите внимание, что с ним контроль будет удобным и наглядным. Все рефлектограммы выводятся на дисплей, яркость и контрастность которого легко регулируется пользователем. Устройство может быть использовано в условиях плохой видимости. Прибор имеет надежный пластмассовый корпус, устойчивый к внешним механическим воздействиям.

Представленная модель отечественного производства, несомненно, составит хорошую конкуренцию своим зарубежным аналогам. РЕЙС-205 с измерительным мостом способен эффективно работать в широком диапазоне рабочих температур.

Рефлектометр цифровой РЕЙС-205 с измерительным мостом разработан специально для определения всех видов повреждений кабельных линий связи и других типов кабельных линий. РЕЙС-205 это измерительная система, которая представляет собой совокупность двух приборов в одном корпусе: самый совершенный российский импульсный рефлектометр и кабельный измерительный мост.

Возможности рефлектометра цифрового РЕЙС-205

Измерения кабельной линии с целью локализации места повреждения:

  • обнаружение и точное определение расстояния до места любого повреждения (короткое замыкание, обрыв, низкоомные утечки, высокоомные утечки, понижение изоляции) кабельных линий связи, силовых кабельный линий и любых других кабельных линий локационным методом (методом импульсной рефлектометрии), мостовым методом, волновым методом и методом кратковременной дуги;
  • замена всех отечественных приборов для определения мест повреждения в кабельных линиях: Р5-9, Р5-10, Р5-13, Р5-17, К6Р-5, ЦР-0200, ПКП-5, ИРК-ПРО и многих зарубежных импульсных приборов и мостов фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Riser Bond (США) и других фирм;
  • паспортизация кабельных линий с созданием и сохранением в энергонезависимой встроенной памяти и на компьютере базы данных (паспортов) по рефлектограммам и параметрам обслуживаемых линий;
  • диагностика состояния кабельной линии за счет сравнения рефлектограмм, сопротивления изоляции и других параметров кабельной линии с ранее измеренными значениями (паспортными данными);
  • измерение длины линии (в том числе длины кабеля на бухте или барабане);
  • измерение коэффициентов укорочений и запись их в энергонезависимую память;
  • определение волнового сопротивления линии.

Серийные и приемочные измерения кабельных линий:

  • измерение сопротивления изоляции;
  • измерение сопротивления шлейфа (петли);
  • измерение оммической асимметрии (разности сопротивлений жил);
  • измерение емкости линии;
  • сохранение измеренных параметров кабельных линий во встроенном запоминающем устройстве и на компьютере.

Области применения:

  • прокладка кабельных линий всех типов;
  • поиск мест повреждений в кабельных линиях всех типов;
  • эксплуатация кабельных линий сельских, городских и междугородних телефонных станций;
  • эксплуатация кабельных линий связи во всех отраслях народного хозяйства;
  • кабельное телевидение и компьютерные сети;
  • эксплуатация линий связи и электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов;
  • паспортизация кабельных линий;
  • диагностика состояния кабельных линий;
  • производство и торговля кабелями.

Отличительные особенности:

  • реализация нескольких методов определения мест повреждений в кабельных линиях;
  • низкая инструментальная погрешность измерения - не более 0,2%;
  • цифровая индикация выходного сопротивления;
  • наглядность измерений за счет отображения рефлектограмм, режимов измерения, измерительных схем, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек), подсветкой и подогревом;
  • возможность регулировки яркости и контрастности изображения;
  • отведение большей части экрана (72% площади) под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм;
  • отображение на экране подробных схем подключения линии при измерении мостовым методом упрощает работу с прибором;
  • мощный зондирующий импульс, наличие специального компенсирующего импульса;
  • три рефлектометрических входа для одновременного подключения трех линий;
  • наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм;
  • простота и удобство управления;
  • возможность работы при недостаточной освещенности;
  • выход на компьютер;
  • питание: от встроенных аккумуляторов, промышленной сети 85...265В частотой 47...63 Гц или бортовой сети автомобиля 11...15В;
  • небольшое энергопотребление, наличие режима энергосбережения;
  • наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку;
  • высокая надежность, прочный пластмассовый корпус;
  • широкий диапазон рабочих температур –10…+50°, (реально, за счет наличия подогрева -20...+50° С);
  • удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях;
  • небольшой вес 2 кг.



  • Прибор РЕЙС-205 (с аккумуляторами) - 1 шт.
  • Кабель для подключения рефлектометра - 2 шт.
  • Кабель поверки -1 шт.
  • Кабель присоединительный -1 шт.
  • Кабель питания от бортовой сети 12В -1 шт.
  • Провод для подключения моста - 3 шт.
  • Нагрузка -1 шт.
  • Предохранители - 4 шт.
  • Сумка -1 шт.
  • Руководство по эксплуатации -1 шт.
  • Формуляр -1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

1. Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):

12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, ... 102400 м

Коэффициент укорочения:

установка или измерение в пределах 1,000...7,000

имеется встроенная таблица коэффициентов укорочения

Зондирующие сигналы:

импульс 7 В (25 В), длительность 10 нс...30 мкс

Выходное сопротивление:

30...420 Ом, с отображением величины на экране

Перекрываемое затухание:

не менее 80 дБ

Инструментальная погрешность измерения расстояния:

не более 0,2 % , а на диапазонах более 800 метров - не более 0,1%

Разрешающая способность по расстоянию при укорочении 1,5:

не хуже 3 мм (только в нашем рефлектометре)!!!

Система отсчета:

при помощи двух вертикальных курсоров: нулевого и измерительного

Режимы измерения:

Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3;

Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память

Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память

Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)

Растяжка:

Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза

Память:

Возможность запоминания до 500 рефлектограмм со всеми параметрами прибора

Время хранения информации во внутренней памяти:

не менее 10 лет

Отстройка от аддитивных помех и шумов:

Аналоговая фильтрация за счет подключения фильтра нижних частот

Усреднение посредством цифрового накопления

Отстройка от синхронных помех:

При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)

При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)

Отображение информации:

Рефлектограммы и результаты цифровой обработки отображаются в графическом виде

Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде

Экран:

Встроенный жидко-кристаллический экран с высокой контрастностью, специально подобранный для четкого отображения при ярком солнечном свете, размер экрана 115х90мм, количество точек 320х240, возможность включения подсветки для работы в темноте

Калибровка по расстоянию:

Автоматическая - при включении питания

Питание:

встроенные аккумуляторы

сеть переменного тока напряжением 85...265 В, 47...63 Гц

бортовая сеть автомобиля 11...15 В

Условия эксплуатации:

По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +50°С

Габаритные размеры:

275 х 160 х 65

Масса:

Не более 2 кг, с учетом встроенных аккумуляторов

2. Режим "МОСТОВОЙ МЕТОД"

Измеряемый параметр

Диапазон измерения

Погрешность измерения

Сопротивление шлейфа

0,1 Ом ...20 КОм

20 … 100 КОм

0,1 %

0,2 %

Оммическая асимметрия

0,1 Ом ... 100 Ом

0,2 %

Емкость линии

1 нФ ... 3 мкФ

2 %

Сопротивление изоляции

10 кОм ... 1 ГОм

1 ГОм … 10 ГОм

10 ГОм … 50 ГОм

5 %

10 %

не нормируется

Расстояние до места повреждения (понижения изоляции, утечки)

100 км
 (при погонном сопротивлении
 100 ом/км)

0,2 … 1 % от длины кабеля
 (в зависимости от сопротивления утечки)

Отображение информации

Режимы измерения, измерительные схемы и измеренные параметры отображаются в графическом, символьном и алфавитно-цифровом виде на экране прибора

Режимы измерения:

непосредственное измерение, работа с памятью, передача и прием информации с компьютера

Внутренняя память

Запоминание и долговременное хранение: результатов измерения не менее 100 кабелей с измерительными схемами, параметров не менее 50 кабелей



Используемые методы измерения

В рефлектометре РЕЙС-205 наряду с традиционным методом импульсной рефлектометрии, при котором надежно и точно определяется длина линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.), дополнительно реализуется мостовой метод измерения.

Мостовой метод измерения - позволяет с высокой точностью измерять сопротивление шлейфа, оммическую асимметрию, емкость линии, сопротивление изоляции, определить расстояние до места высокоомного повреждения (понижения изоляции) или обрыва линии. Использование мостового метода особенно важно при измерениях кабелей связи и при паспортизации кабельных линий.
