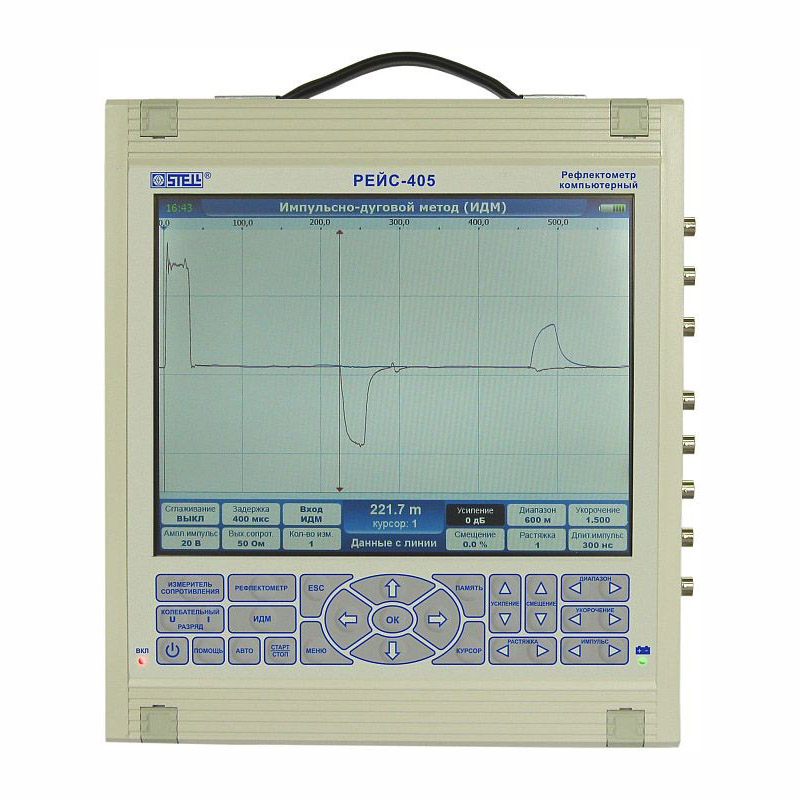

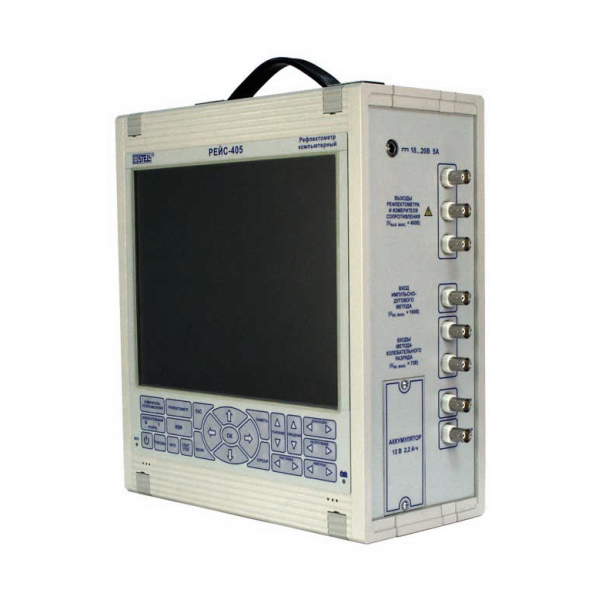

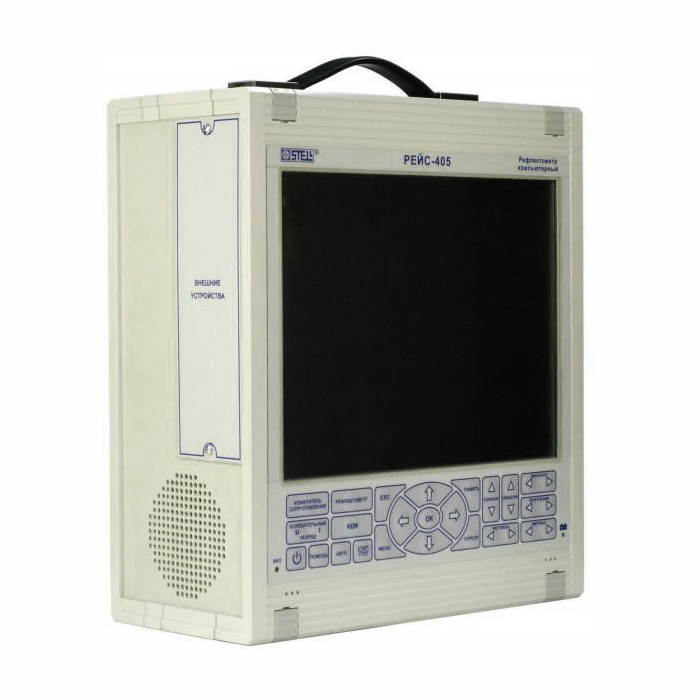

Рефлектометр компьютерный РЕЙС-405
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Мощный рефлектометр РЕЙС-405 реализует сразу четыре метода измерения! Прибор имеет необычное исполнение, так как выполнен в форме моноблока, объединяющего в себе функции четырех типов измерителей. Данную модель рефлектометра часто относят к компьютерным моделям, которые используются для решения широкого спектра задач, в том числе и в составе лабораторий. Это эффективное современное устройство, обладающее крепким корпусом и большим цветным дисплеем. Графическая информация, выводимая на дисплей, без труда может быть детально рассмотрена и проанализирована пользователем. Кроме этого, к прибору подключаются дополнительные внешние дисплеи любых размеров. Наличие расширенных диапазонов измерения позволяет оперативно решать поставленные задачи и получать точные результаты. В ходе работы с РЕЙС-405 оператор имеет доступ к прямому управлению параметрами. Управлять устройством легко за счет понятного пользовательского интерфейса.
РЕЙС-405 относится к моделям, разработанным с учетом пожеланий современных пользователей. С ним поиск повреждений в силовых кабельных линиях станет удобным процессом, отнимающим у оператора минимум времени и сил. Обратите внимание, что все полученные рефлектограммы и характеристики могут быть сохранены в энергонезависимой памяти устройства и просмотрены в любое время, удобное для оператора. Материалы могут быть также редактированы пользователем. С этой целью к устройству достаточно подключить обычную клавиатуру и выполнить преобразование полученных данных. В дальнейшем сведения могут быть переданы на съемный внешний носитель. Подробный анализ полученных диаграмм и характеристик позволит специалисту в короткий срок составить наиболее полную картину об исследуемом объекте и оперативно определить места повреждений.
Высокоэффективный РЕЙС-405 относится к сертиф
РЕЙС-405 - это мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях. Высокоэффективен при использовании в составе электротехнической лаборатории.
Основные преимущества:
- четыре метода измерения;
- большой встроенный цветной дисплей;
- возможность подключения внешнего дисплея любого размера;
- мощный зондирующий сигнал;
- увеличенный диапазон измерения;
- простой, интуитивно-понятный интерфейс;
- прямое управление параметрами.
Назначение
РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий;
- измеритель сопротивления изоляции;
- измеритель по импульсно-дуговому методу;
- измеритель по методу колебательного разряда.
Отличительные особенности:
- достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
- 4-й режим - измерение сопротивления изоляции;
- вместо ручного управления выходным сопротивлением применено программное;
- увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
- увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
- увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
- увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
- многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
- обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
- при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
- обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
- обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536 точек, через стандартный VGA разъем;
- конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
Состав прибора:
1. Рефлектометр компьютерный РЕЙС-405 - 1 шт.
2. Кабель соединительный - 3 шт.
3. Кабель присоединительный, 2 метра - 3 шт.
4. Кабель присоединительный, 3 метра - 3 шт.
5. Тройник (для поверки) - 1 шт.
6. Нагрузка (для поверки) - 1 шт.
7. Сетевой адаптер - 1.шт.
8. Кейс (для переноса) - 1 шт.
9. Руководство по эксплуатации - 1 шт.
10. Формуляр - 1 шт.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
1. Режим "МЕТОД РЕФЛЕКТОМЕТРА"
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
- минимальный диапазон – 250 м - максимальный диапазон – 250000 м |
|
Коэффициент укорочения: |
- установка или измерение в пределах 1,00...7,00 - встроенная таблица |
|
Зондирующие сигналы: |
- амплитуда 25 В...120 В - длительность от 30 нс до 300 мкс |
|
Выходное сопротивление: |
- 10...1000 Ом, программно-регулируемое, с отображением величины на экране |
|
Инструментальная погрешность измерения расстояния: |
- не более 0,1 % |
|
Система отсчета расстояния: |
- при помощи вертикальных курсоров |
|
Режимы измерения: |
- Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3; - Сравнение - наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3); - Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3) - Разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память). |
|
Растяжка: |
Возможность растяжки выбранного участка рефлектограммы |
|
Память: |
Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
|
Отстройка от аддитивных помех и шумов: |
Усреднение посредством цифрового накопления, фильтрация сигналов |
|
Отстройка от синхронных помех: |
- При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). - При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). |
|
Отображение информации: |
- Рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4''. - Режимы, параметры и информация - в алфавитно-цифровом и символьном виде. |
|
Питание: |
- Сеть переменного тока 100...240 В, 50...60 Гц - Сеть постоянного тока 12В. |
|
Условия эксплуатации: |
0...+50 °С |
|
Габаритные размеры (ШxВxГ): |
270 x 300 x 122 мм |
|
Масса: |
Не более 7,5 кг |
2. Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
- минимальный диапазон – 250 м - максимальный диапазон – 250000 м |
|
Максимальная амплитуда входных сигналов: |
- 50 В |
|
Входное сопротивление по волновому входу: |
- 300 Ом |
|
Инструментальная погрешность измерения расстояния: |
- не более 0,1 % |
|
Усиление |
от –18 до +74 дБ |
|
Режимы работы: |
- Просмотр линии - Ожидание разряда - Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
|
Частота дискретизации: Эквивалентная (эффективная) частота: |
200 МГц
3200 МГц |
|
Подключение к линии (при методе колебательного разряда): |
Через присоединительное устройство по напряжению или по току |
3. Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
|
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
- минимальный диапазон – 250 м - максимальный диапазон – 250000 м |
|
Диапазон амплитуд входных сигналов (периодических и однократных) на входе: |
0,002 … 120 В (без присоединительного устройства напряжения) |
|
Инструментальная погрешность измерения расстояния: |
- не более 0,1 % |
|
Усиление |
от –18 до +74 дБ |
|
Режимы работы: |
- Просмотр линии - Ожидание разряда - Автозапуск (с возможностью автоматического рефлектограмм в памяти) Два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе). |
|
Частота дискретизации: Эквивалентная (эффективная) частота: |
200 МГц 3200МГц |
4. Режим "МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ"
|
Минимальное измеряемое сопротивление |
не более 1 кОм |
|
Максимальное измеряемое сопротивление |
не менее 1 ГОм |
|
Измерительное напряжение |
400 В |
|
Инструментальная погрешность измерения |
не более 5% |
|
Режимы измерения |
L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня |
Условия окружающей среды
- Рабочая температура окружающей среды от минус 10 до плюс 55 градусов Цельсия.
- Относительная влажность воздуха 90% при температуре плюс 30 градусов Цельсия.
