Аппаратура нахождения повреждений изоляции АНПИ

54 000 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Контроль изоляции – основная задача для аппаратуры АНПИ. Как известно, ее качественная диагностика и своевременное обнаружение дефектов представляет собой важную проблему, для решения которой необходимо использовать специальные устройства. Современные модели таких комплектов имеют немало достоинств. Они компактны, функциональны, универсальны, а главное – осуществляют неразрушающий и точный контроль. Данная модель отличается тем, что с ее помощью возможно проведение работ контактным и бесконтактным методом. При этом в качестве объекта контроля могут быть как изделия, уже эксплуатируемые, так и те, которые еще не введены в эксплуатацию. Коммуникации могут быть уложены под разными видами дорожных покрытий, при этом нет необходимости вскрывать грунт. Прибор с высокой точностью определяет расположение коммуникации бесконтактным способом. Это могут быть как трубопроводы, так и электрические кабели под нагрузкой. Важно, что модель стойко переносит неблагоприятные факторы. Так, она отлично функционирует при низких температурах или на жаре.

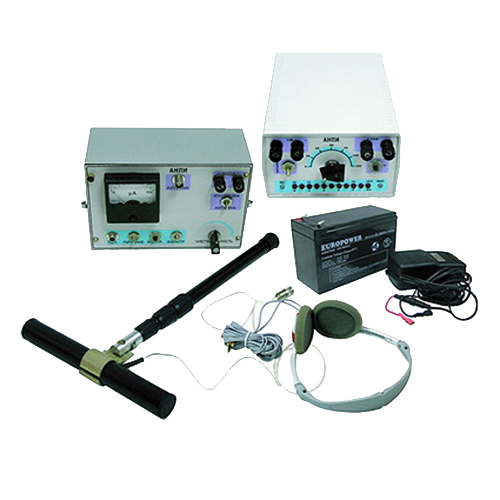

АНПИ разработана на современной элементной базе. Все части комплекта изготовлены из надежных материалов. В базовую поставку входит широкий спектр штырей, генераторы, приемники, телефоны, аккумулятор, зарядное устройство. Все принадлежности удобно размещаются в футляре, благодаря чему аппаратуру удобно транспортировать или хранить.

На вкладках карточки товара можно подробно ознакомиться с техническими характеристиками АНПИ, комплектом поставки и другой важной информацией. Гарантийный срок эксплуатации составляет двенадцать месяцев. Дополнительную информацию можно уточнить у специалистов компании World-NDT. Для связи используйте контактные телефоны, указанные на сайте.

Предназначена для нахождения бесконтактным и контактным способом мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых металлических трубопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта, для определения бесконтактным способом месторасположения и глубины заложения трубопровода, а также для определения месторасположения силовых электрических кабелей под нагрузкой.

Условия эксплуатации аппаратуры в части воздействия климатических факторов при температурах от минус 20 до плюс 40оС и относительной влажности не более 98% при 20оС.

Сборочные единицы

Штук

генератор АНПИ

1

приемник АНПИ

1

контур поисковый с телескопической ручкой

1

пластина потенциалосъемная

1

телефон электромагнитный

1

штырь (экранированный)

1

штырь (заземляющий)

2

контакт магнитный

1

провода соединительные:



кабель генератора

1

генератор- заземлитель

1

генератор- трубопровод

1

приемник- заземлитель

1

приемник- заземлитель экранированный

1

аккумулятор 6МТС-9 (EV9-2)

1

зарядное устройство

1

футляр

1

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Генератор АНПИ

1. Частота сигнала на выходе генератора, Гц: 2000±0,5.
2. Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом 1±0,01 с. Длительность импульса генерации напряжения сигнальной частоты составляет 500±1 мс.
3. Номинальная импульсная мощность (в фазе генерации напряжения) на нагрузке генератора при напряжении питания 12В, Вт, не менее: 50.
4. Выходное напряжение генератора регулируется от 5В (не более) до 150В (не менее) ступенями с дискретностью не более 6дБ.
5. Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход).
6. Напряжение питания генератора, В: 10 – 15.
7. Габаритные размеры генератора, мм, не более: 140х80х200.
8. Масса генератора, кг, не более: 1.

Приемник АНПИ

1. Центральная рабочая частота селективного усилителя приемника в режиме «Фильтр», Гц: 2000±50.
2. Полоса пропускания приемника по уровню -3дБ в режиме «Фильтр», Гц, не более: 66.
3. Чувствительность приемника при отношении сигнал/шум на входе не менее 10 дБ, мкВ, не хуже: 20.
4. Входное сопротивление усилителя приемника на гнездах «Вход», МОм, не менее: 6.
5. Динамический диапазон приемника при полном отклонении стрелки шкального прибора дБ, не менее: 100.
6. Номинальное напряжение питания приемника (три элемента типа «316» или «АА»), В: от 3,3 до 5.
7. Потребляемый приемником ток, мА, не более: 10.
8. Габаритные размеры приемника, мм: 200х127х100.
9. Масса приемника, кг, не более: 1,5.

  • Сертификат соответствия № 13.000.0509.
  • Диплом лаурета республиканского конкурса "Лучшие товары Башкоторстана".
  • Дипломант Всероссийского конкурса программы "100 Лучших товаров России".
