Аппаратура нахождения трасс и повреждения изоляции АНТПИ

62 400 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство:
ГосРеестр:
Гарантия:

Аппаратура нахождения трасс и повреждения изоляции (АНТПИ) предназначена для качественного решения широкого спектра задач, связанных с поиском коммуникаций, проходящих под землей. Кроме этого, она служит для проверки изоляции, выявления имеющих место дефектов, что является также сложной и трудоемкой задачей для современных специалистов. Решить ее без применения специально разработанных средств практически невозможно. Преимуществом работы с техникой является также и то, что контроль осуществляется неразрушающим методом. Трассировка и регистрация мест повреждений возможна для объектов прямолинейной формы, изготовленных из электропроводящих материалов. Это могут быть электрокабели, теплотрассы, водопроводы, газопроводы и т.д.

АНТПИ высоко ценят профессионалы, прежде всего, за компактность. Несмотря на функциональность, универсальность, высокую точность, данная установка предельно компактна. При этом ее генератор характеризуется значительной мощностью, а приемник высокой чувствительностью. Все устройства из комплекта изготовлены с использованием самой современной элементной базы и новейших технологий. Благодаря этому они не только обладают хорошими техническими характеристиками, но и работают в широком диапазоне температур, в том числе на морозе или на жаре. В базовый комплект поставки входит технический паспорт, головные телефоны, антенна, излучающая рамка, штыри, а также множество всевозможных приспособлений и дополнительных устройств для качественной и комфортной работы в любых условиях.

Подробные технические характеристики, комплект поставки и другие данные о приборе АНТПИ указаны на соответствующих вкладках в карточке товара. Для уточнения информации воспользуйтесь контактными телефонами.

Аппаратура нахождения трасс и повреждения изоляции (АНТПИ) предназначена для определения трассы металлических подземных газопроводов и спутника неметаллических газопроводов, а также для проверки изоляции трубопроводов. АНТПИ служит для трассировки и определения места повреждения скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса, газопровод).

Особенностью аппаратуры является компактность, значительная мощность сигнального генератора и высокая чувствительность поискового селективного приемника. Приборы комплекта АНТПИ выполнены на современной элементной базе (микропроцессоры) и обеспечивают эксплуатацию при температуре от - 20 до + 40°С и относительной влажности не более 80% при 20°С.

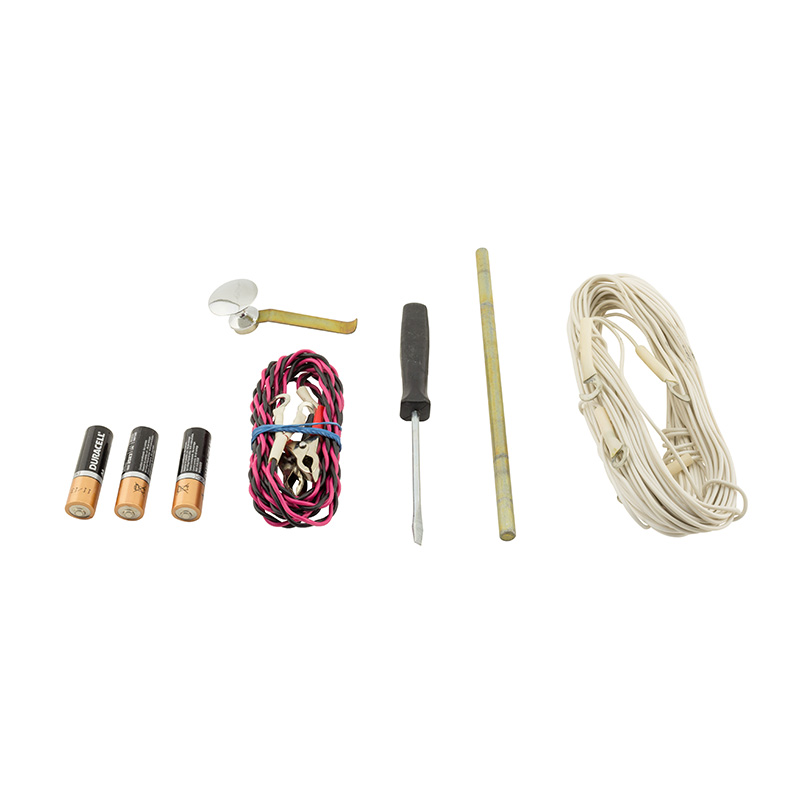

Состав изделия и комплект поставки

Наименование Количество
1. Генератор поисковый АНТПИ 1шт.
2. Провод (двойной) подключения генератора к источнику питания (2 м) 1шт.
3. Провод подключения генератора к объекту обследования и устройствам заземления (4 м) 2шт.
4. Клипса контактная магнитная 1шт.
5. Приемник поисковый АНТПИ 1шт.

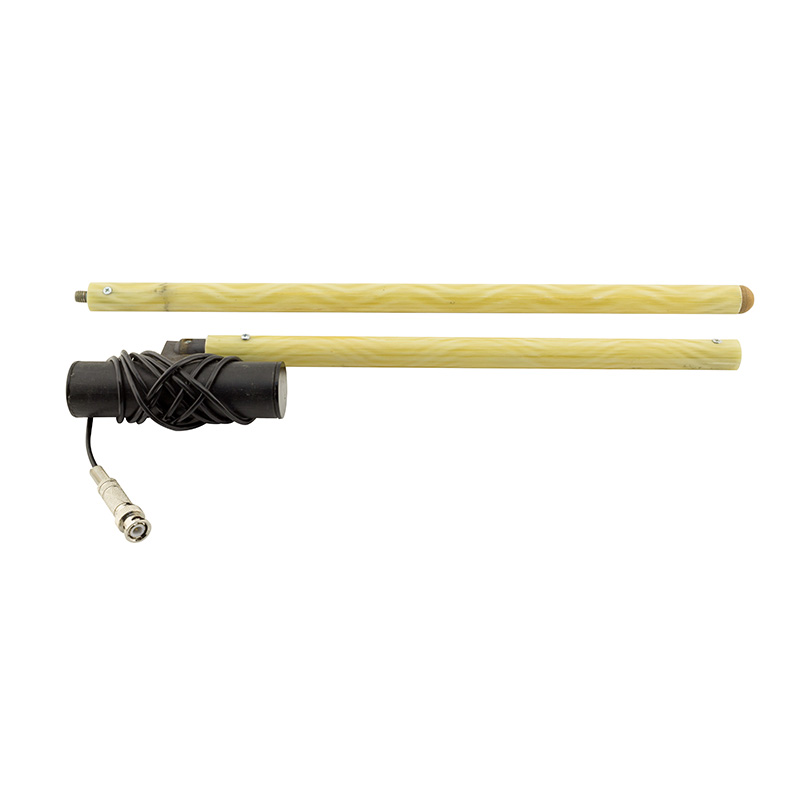

6. Антенна электромагнитная 1шт.

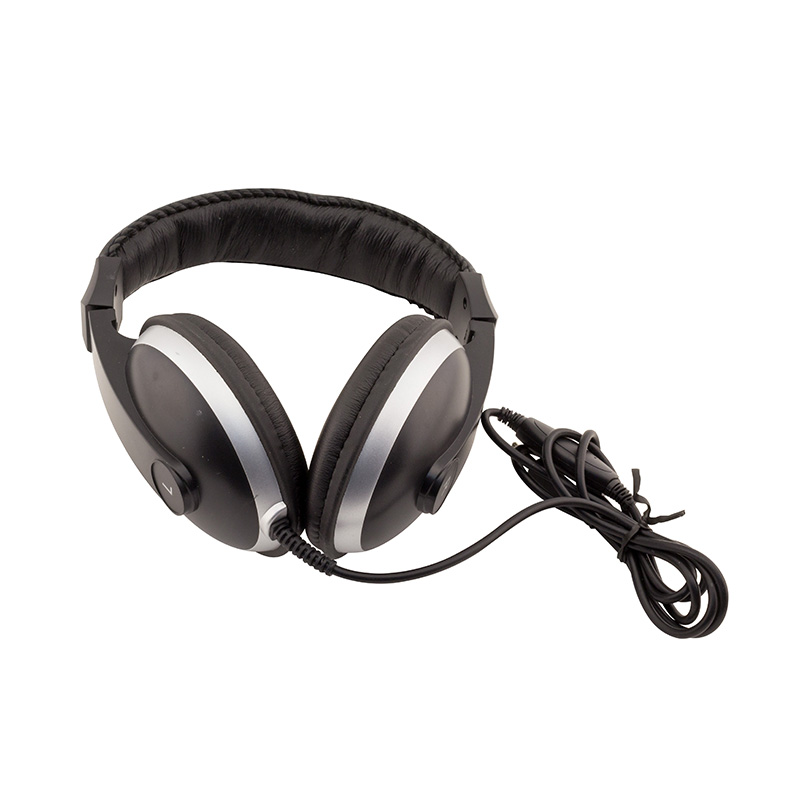

7. Телефоны головные 1шт.

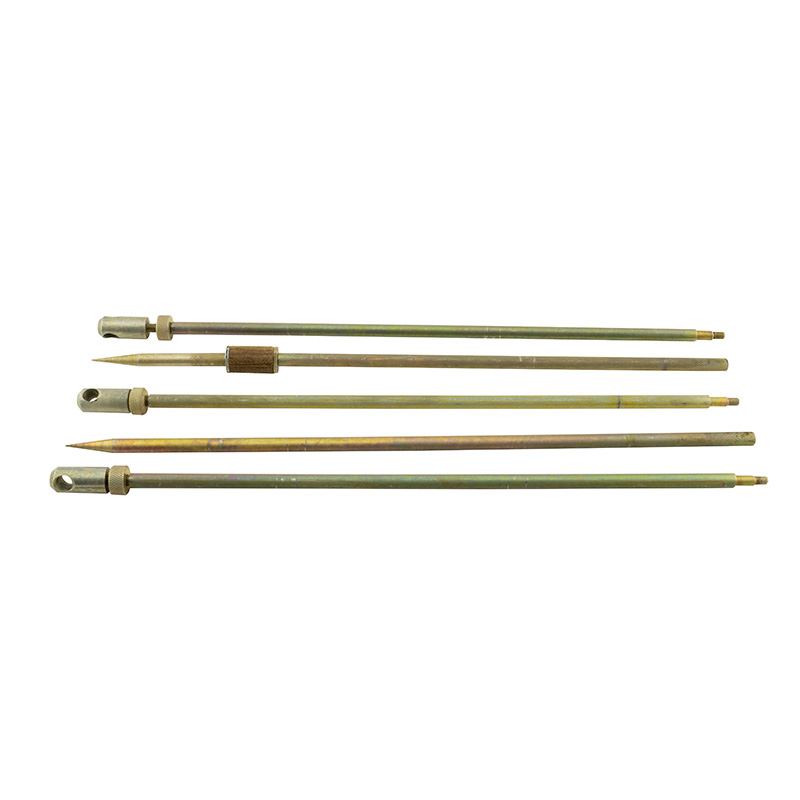

8. Штырь сигнальный (со вставкой) 1шт.
9. Штырь заземления 1шт.

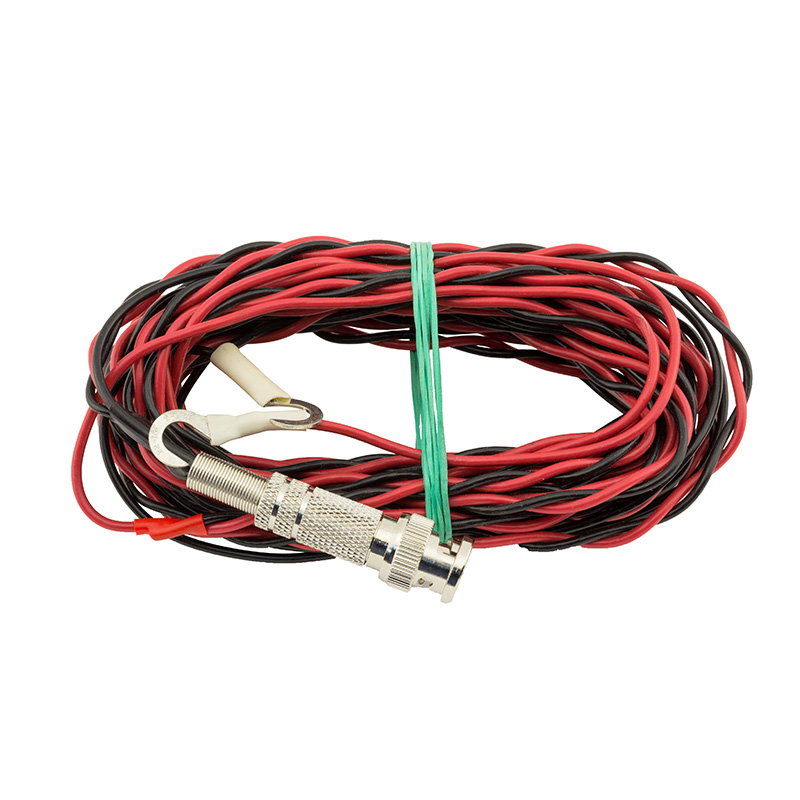

10. Провод сигнальный (свитый) подключения к приемнику штыря сигнального (5 м) и штыря заземляющего (1 м) 1шт.
11. Рамка электромагнитная излучающая* 1шт.
12. Провод с вилкой подключения рамки излучающей к генератору (двойной, 1 м)* 1шт.

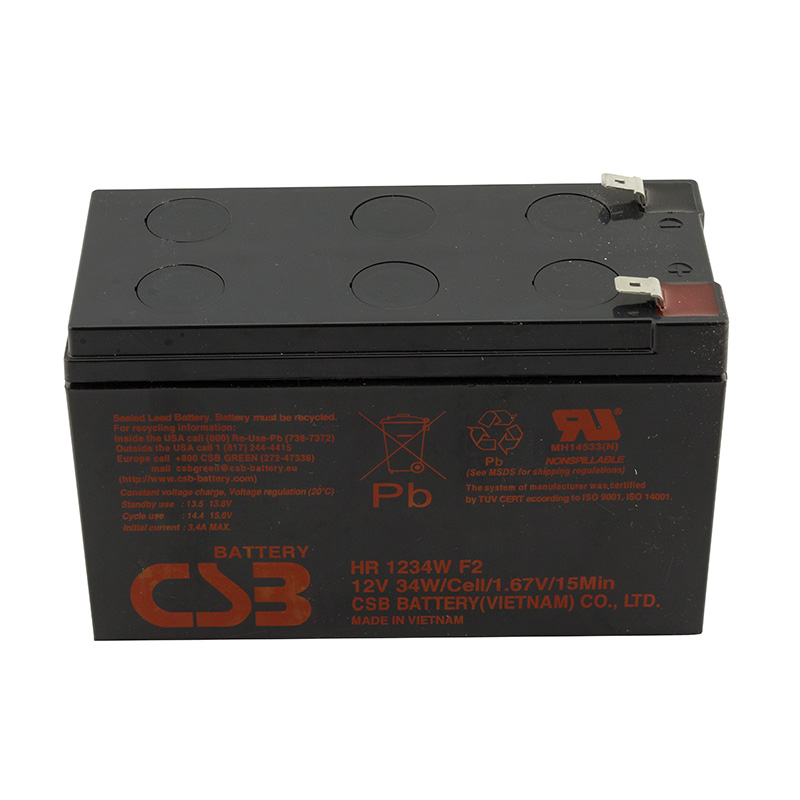

13. Аккумулятор 12В 1шт.
14. Элемент питания типа 316 (AA/LR6) 3шт.

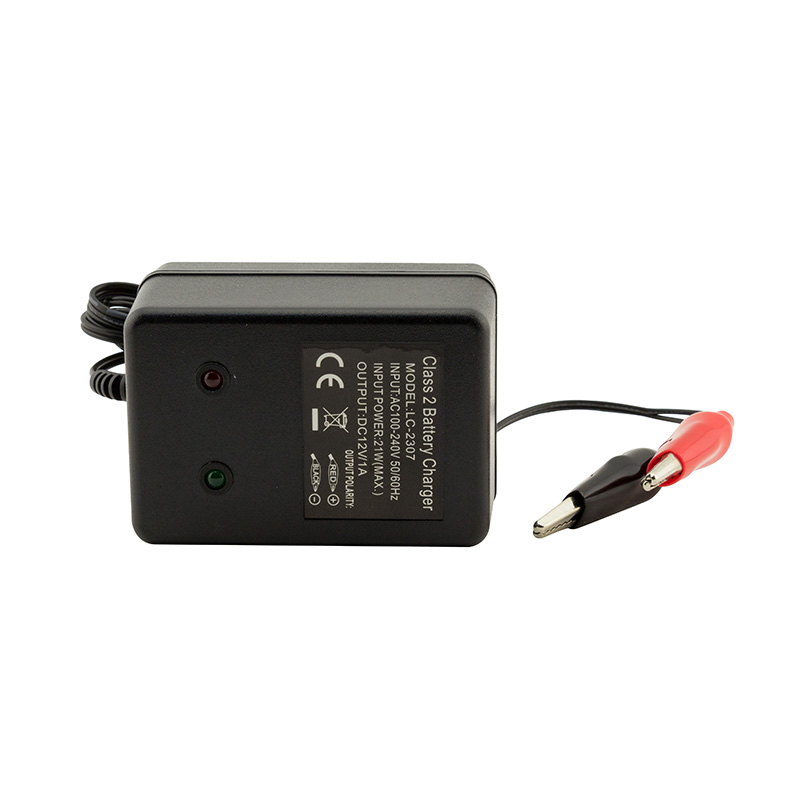

15. Зарядное устройство 1шт.
16. Отвертка 1шт.
17. Паспорт, инструкция по эксплуатации и техническое описание 1шт.

 *поставляются по дополнительному заказу

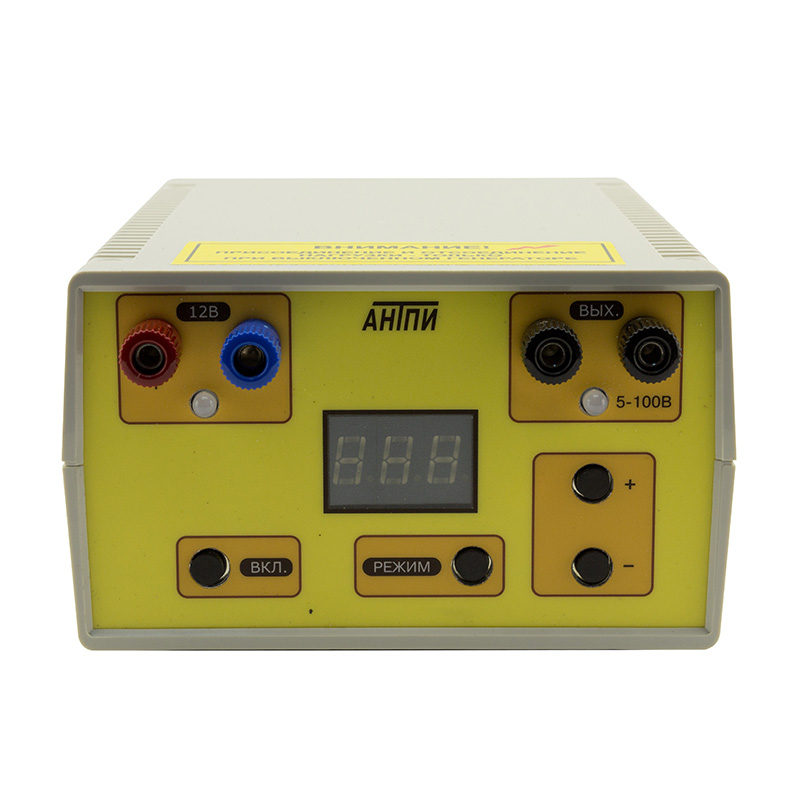

Генератор сигнальный

Наименование Значение
1. Частота сигнала на выходе генератора, Гц* 1024±1;
8192±8
2. Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения, мсек. 750±5
3. Длительность времени генерации напряжения сигнальной частоты, мсек 250±2
4. Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке при частоте сигнала 1024Гц и напряжении питания 12В, не менее, Вт 70
5. Выходная мощность генератора регулируется 5-ю ступенями от 0 до 100%
6. Максимальная амплитуда напряжения в импульсе генерации (при напряжении питания 12В на омической нагрузке 1кОм), не менее, В 100
7. Продолжительность работы генератора на омическую нагрузку сопротивлением от нуля (КЗ), до бесконечности (холостой ход) не ограничивается
8. Напряжение питания генератора, В 10–15
9. Габаритные размеры генератора, мм, не более 140x80x200
10. Масса генератора, кг, не более 1

* по желанию Заказчика номинальные значения и количество рабочих частот генератора может быть изменено

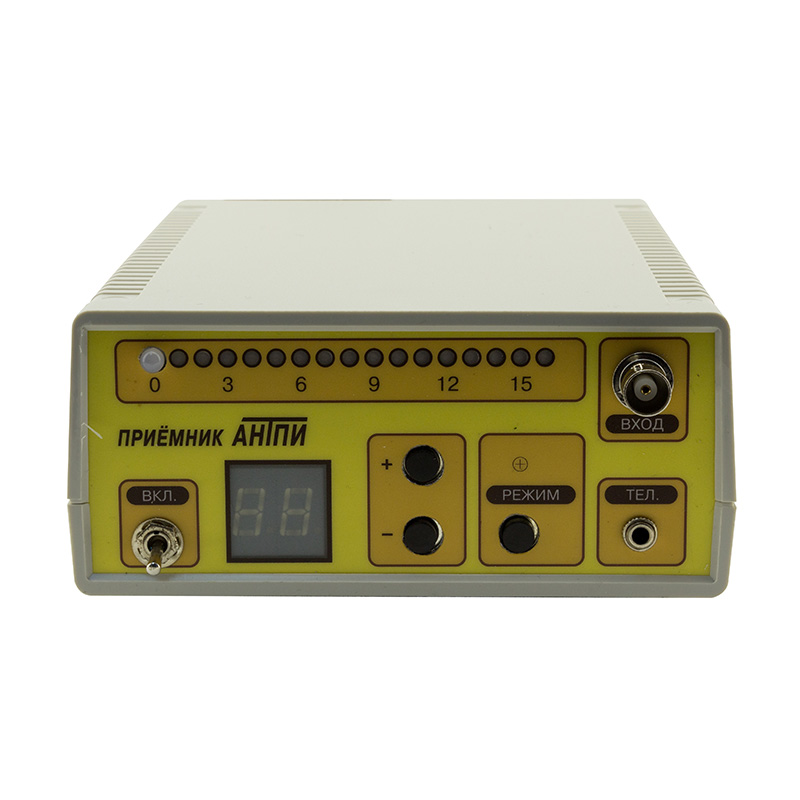

Приемник селективный

Наименование Значение
1. Центральные частоты полосы пропускания приемника, Гц* 100±0,5;
1024±5;
8192±40
2. Добротность селективного усилителя приемника на всех рабочих частотах, единиц, не менее 45
3. Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, мкВ, не менее 20
4. Входное сопротивление усилителя приемника в режиме обследования изоляции, МОм, не менее 6
5. Динамический диапазон приемника при полном отклонении стрелки шкального прибора, дБ, не менее 90
6. Напряжение питания приемника (три элемента типа 316, размер «АА»), В 3,3...5
7. Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5В), мА, не более 40
8. Габаритные размеры приемника, мм, не более 200x140x60
9. Масса приемника (без элементов питания), кг, не более 0,3

*по желанию Заказчика номинальные значения и количество рабочих частот приемника может быть изменено



Технические характеристики аппаратуры

Наименование Значение
1. Минимальная площадь определяемого повреждения изоляции газопровода, не менее, мм2:
— строящегося 1
— эксплуатируемого 10
2. Точность определения места повреждения изоляции газопровода, м ±0,5
3. Радиус действия при проверке изоляции трубопровода, м:
— строящегося 2000
— эксплуатируемого 500
4. Максимально определяемая глубина заложения трубопровода, м 10
5. Точность определения оси трассы газопровода и электрического кабеля, м ±0,1
