Искатель повреждений изоляции ИПИ-2000
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Представленная модель искателя прекрасно справляется с широким спектром задач, связанных с оперативным поиском разнообразных повреждений на изоляционном покрытии трубопроводов. С помощью ИПИ-2000 можно обнаруживать сквозные повреждения коммуникаций, расположенных глубоко под землей, не вскрывая при этом толщи земли. Это составляет несомненное преимущество работы с данной моделью искателя. Также ИПИ-2000 идеально подходит для фиксирования глубины, на которой располагаются искомые коммуникации. Отметим, что в данном случае под коммуникациями понимаются объекты, изготовленные из электропроводящих материалов. Таким образом, возможности представленного искателя достаточно широки и далеко выходят за рамки лишь поиска повреждений изоляции.
Используя этот прибор, оператор может решать большое количество поисковых задач. Отметим, что сам поиск может осуществляться не только по специальному сигналу, поступающему от генератора. В некоторых случаях в этих целях используется катодный ток. Искатель ИПИ-2000 может быть использован в совокупности с любым генератором, главное условие здесь в том, чтобы рабочие диапазоны частот приборов совпадали.
Работа с устройством достаточно удобна. Все результаты, полученные в ходе поисковых работ, сохраняются во встроенной памяти устройства. Можно отметить достаточно широкий температурный диапазон работы искателя ИПИ-2000, благодаря которому он активно используется для поиска повреждений изоляции в полевых условиях. Это становится возможным также и благодаря особому конструкторскому исполнению устройства, предполагающему наличие специального прочного корпуса. Все это способствует значительному повышению комфорта работы с искателем ИПИ-2000, а, следовательно, делает поисковые работы еще более эффективными и оперативными.
Искатель ИПИ-2000 предназначен для:
- поиска повреждений изоляции подземных магистральных проводов;
- обеспечения контроля за состоянием подземных магистральных трубопроводов.
Диапазон рабочих температур окружающей среды от минус 10 до плюс 50оС и относительной влажности 90% (при температуре 25оС).

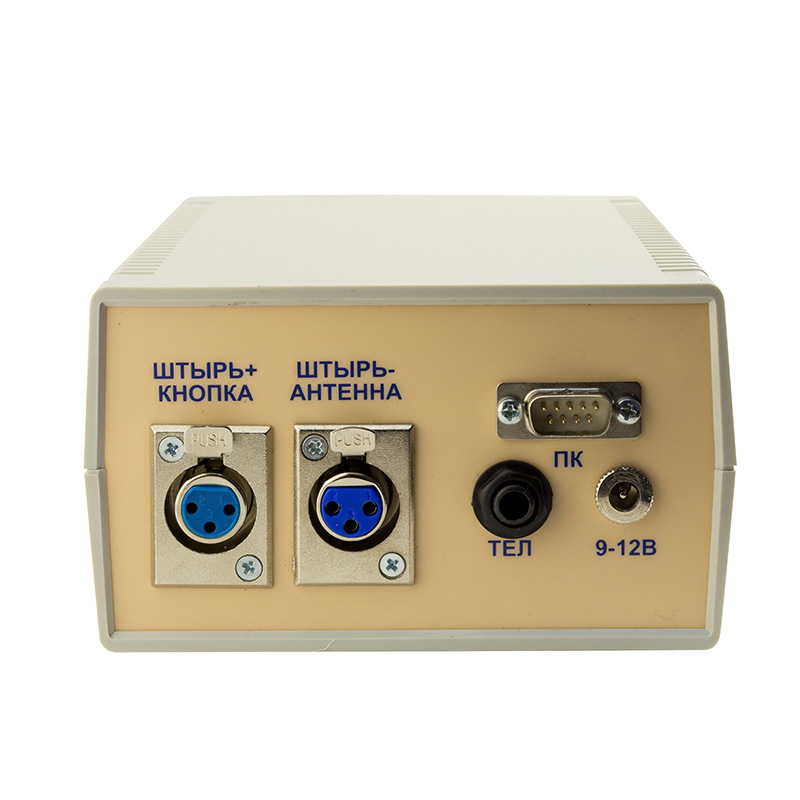

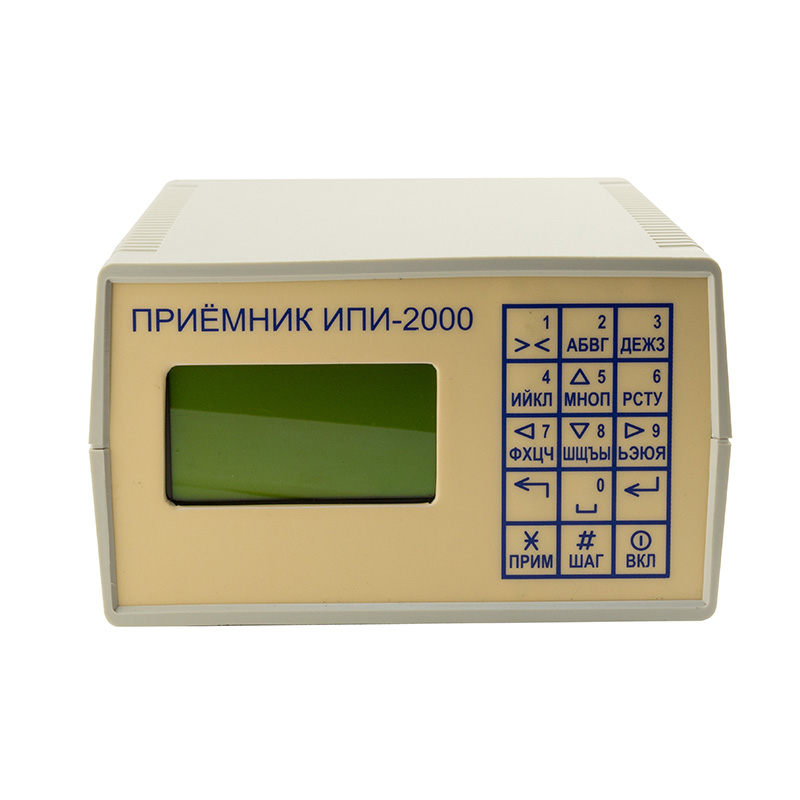

- Прибор искателя ИПИ-2000К — 1шт.;

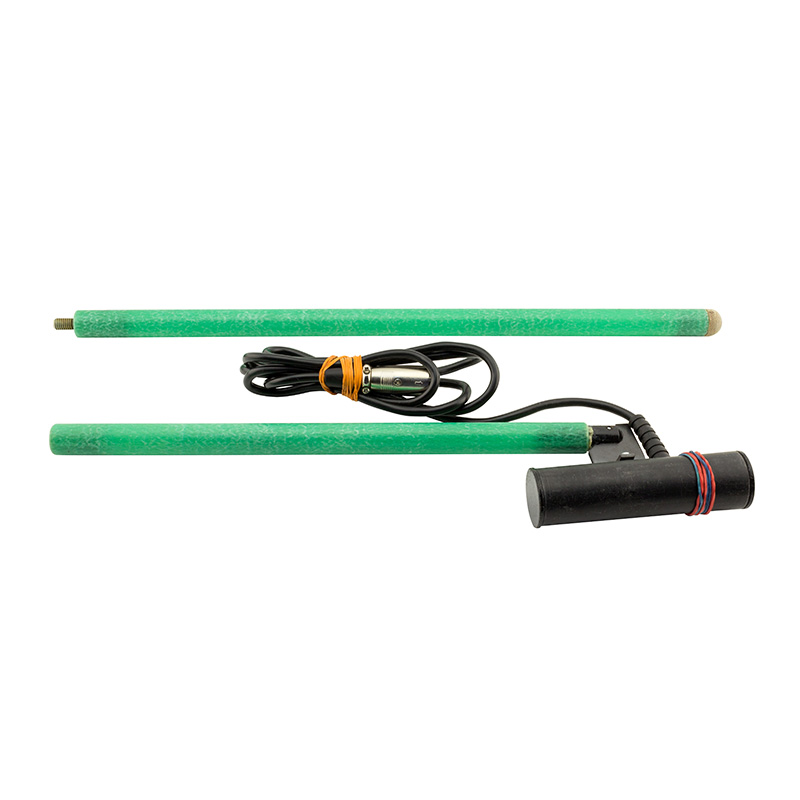

- штырь сигнальный с кнопкой — 1шт.;
- штырь сигнальный без кнопки — 1шт.;
- антенна электромагнитная поисковая — 1шт.;

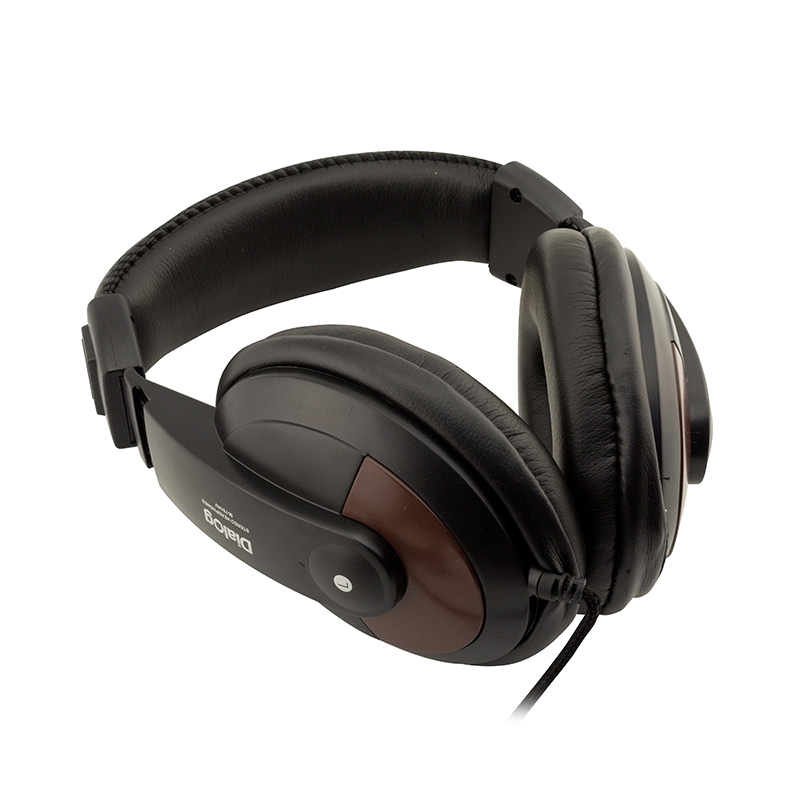

- телефоны головные с регулятором громкости — 1шт.;
- выпрямитель сетевой зарядный 9-12В, 0,3А — 1шт.;
- шнур зарядки от гнезда прикуривателя (1,5 м) — 1шт.;

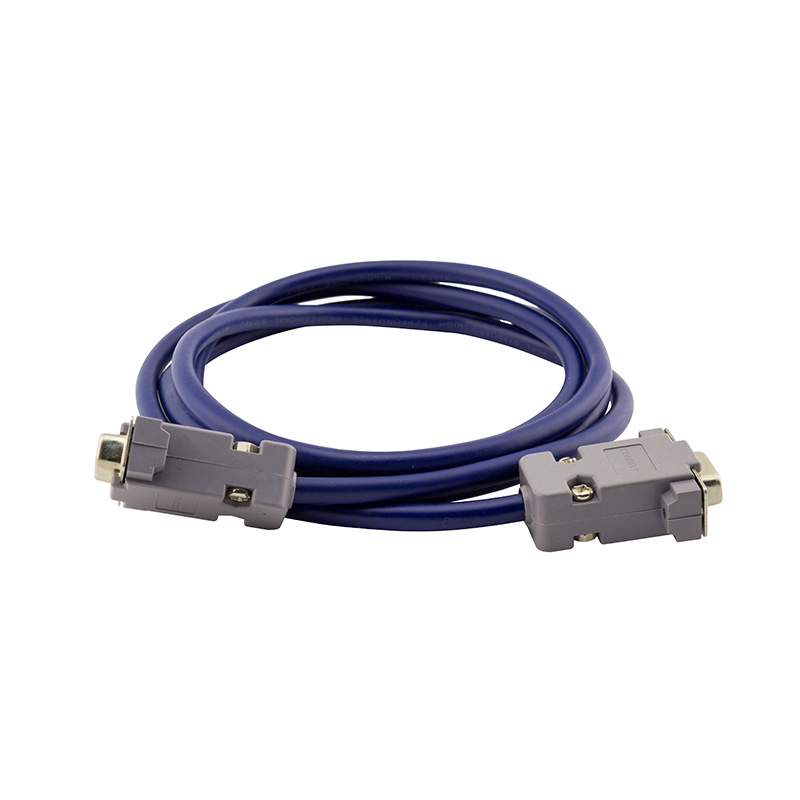

- шнур COM-порта для связи с компьютером — 1шт.;
- радиостанция стандарт LPD* — 1 шт.*;
- паспорт, инструкция по эксплуатации и техническое описание — 1шт.;
- CD-диск с программным обеспечением — 1шт.;
- футляр — 1шт.
*Поставляется по дополнительному заказу.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
№ |
Наименование параметра |
Значение |
|
1. |
Искатель позволяет измерять уровень напряжения постоянного тока или среднеквадратичного значения первой гармоники на фиксированных частотах, Гц |
100±1; |
|
2. |
Искатель имеет одну дополнительную настраиваемую с шагом 10 Гц частоту в диапазоне, Гц |
от 250 до 1990 |
|
3. |
Добротность селективного усилителя искателя при работе на переменном токе на всех частотах не менее |
15 |
|
4. |
Искатель на переменном токе производит измерения на восьми диапазонах с верхними пределами, мкВ |
от 97 до 1 600 000 |
|
5. |
На постоянном токе измерения проводятся на шести диапазонах с верхними пределами, мкВ |
от 2 440 до 2 500 000 |
|
6. |
Диапазон измерения выбирается |
вручную или автоматически |
|
7. |
Входное сопротивление на всех рабочих частотах, не менее, МОм |
1 |
|
8. |
Время установления показаний по уровню 90% для всех измерений, не более, сек. |
0,3 |
|
9. |
Абсолютное значение уровня входного сигнала отображается |
в численном виде в единицах мкВ |
|
10. |
Относительное значение сигнала для каждого диапазона представлено |
в виде аналоговой линейки с заполнением от 0 до 100 % и дискретностью в 2% |
|
11. |
Максимальное число запомненных измерений |
4000 |
|
12. |
Питание |
от внутренней батареи никель-металлогидридных аккумуляторов (четыре элемента AA) |
|
13. |
Время непрерывной работы после полной зарядки составляет, не менее, ч |
15 |
|
14. |
Прибор искателя автоматически выключается |
через 15 мин. бездействия |
|
15. |
Габаритные размеры, не более, мм |
200×140×85 |
|
16. |
Масса прибора искателя, не более, кг |
0,9 |
Принцип работы искателя
Для определения положения и глубины залегания подземных коммуникаций в приборе используется принцип электромагнитной локации. Если через протяженный проводящий объект пропустить переменный ток, то вокруг проводника образуются переменное магнитное поле, которое имеет вид концентрических цилиндров, ось которых совпадает с осью проводника.
В плоскости, расположенной перпендикулярно оси проводника, силовые линии магнитного поля будут выглядеть как концентрические окружности с общим центром, совпадающим с центром проводника. Сила магнитного поля пропорциональна величине тока и обратно-пропорциональна расстоянию от оси проводника. Непроводящие и немагнитные материалы (почва, камень, изоляция) практически не влияют на форму поля проводника. Если прямолинейный проводник расположен вдали от других источников магнитного поля (например, проводников с током) или объектов с высокой магнитной проницаемостью (например, конструкции из стали), то форма силовых линий магнитного поля является идеальной – концентрические окружности. Во всех других случаях приходится в той или иной степени учитывать искажения магнитного поля.
Для определения величины и направления переменного магнитного поля от тока в подземном проводнике используется электромагнитная антенна. Ее действие основано на явлении электромагнитной индукции. Сигнал электромагнитной антенны максимален, когда ее ось направлена по касательной к направлению магнитных линий в данной точке пространства и минимален при их взаимно-перпендикулярном расположении. Используя направленные свойства электромагнитной антенны и, зная особенности расположения силовых магнитных линий вокруг проводника с током, можно определить его плановое положение, глубину и направление.
Обнаружение места повреждения изоляции трубопроводов основано на измерении разности потенциалов, которая образуется на поверхности грунта от тока утечки через места повреждения изоляции.
Максимальная плотность тока утечки сосредоточена вблизи места контакта (эффект объемного сопротивления земли), а линии равного тока расположены вблизи мест контакта практически радиально. Плотность тока и разность потенциалов на поверхности земли очень быстро уменьшается при удалении от точки контакта. Если повреждение изоляции вызвано проникновением влаги в наружную ленточную изоляцию, то место растекания потенциала на поверхности земли может не совпадать с местом повреждения внутренней изоляции.
Для измерения потенциала на поверхности земли используются электроды различной конструкции. Чем дальше разнесены точки измерения потенциала, тем больше средний сигнал при том же токе утечки. Но при большом расстоянии между измерительными электродами сигнал от отдельных мелких повреждений маскируется соседними повреждениями.
Сертификат соответствия № 12.000.0460.
