Искатель повреждений изоляции ИПИ-95
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Представленная модель искателя прекрасно справляется с широким спектром задач, связанных с оперативным поиском разнообразных повреждений на изоляционном покрытии трубопроводов. С помощью ИПИ-95 можно обнаруживать сквозные повреждения коммуникаций, расположенных глубоко под землей, не вскрывая при этом толщи земли. Это составляет несомненное преимущество работы с данной моделью искателя. Также ИПИ-95 идеально подходит для фиксирования глубины, на которой располагаются искомые коммуникации. Отметим, что в данном случае под коммуникациями понимаются объекты, для изоляции которых характерны диэлектрические свойства, например, трубопроводы. Кроме этого, используя ИПИ-95, можно определять расположение электрических кабелей, находящихся под нагрузкой. Используя этот прибор, оператор может решать большое количество поисковых задач.
Работа с устройством достаточно удобна. Искатель ИПИ-95 включает в себе генератор и приемник. При этом отличительной особенностью приемника можно считать то, что он может быть закреплен прямо на поясе оператора, что позволяет освободить руки. Это становится возможным благодаря наличию специальных скоб, посредством которых и осуществляется крепление. Такая конструкция приемника делает проведение поисковых работ еще более оперативным. В целом, данная модель искателя выполнена в переносном варианте, что составляет также еще одно преимущество, так как такое конструкторское решение обеспечивает удобство транспортировки прибора.
Можно отметить достаточно широкий температурный диапазон работы искателя ИПИ-95, благодаря которому он активно используется для поиска повреждений изоляции в полевых условиях. Все это способствует значительному повышению комфорта работы с искателем ИПИ-95, а, следовательно, делает поисковые работы еще более эффективными, а результаты, полученные в ходе контроля, еще более точными.
Назначение:
- для нахождения мест повреждения изоляции металлических трубопроводов без вскрытия грунта;
- для опеределения несанкционированных врезок в трубопровод;
- для определения мест расположения трубопроводов;
- для определения глубины заложения трубопроводов.
Искатель повреждений кабеля ИПИ-95 может быть использован для определения местоположения силового электрического кабеля переменного тока под нагрузкой.
В части воздействия климатических факторов внешней среды аппаратура выполнена для работы при температурах от -20 до + 35оС и относительной влажности не более 80%.
|

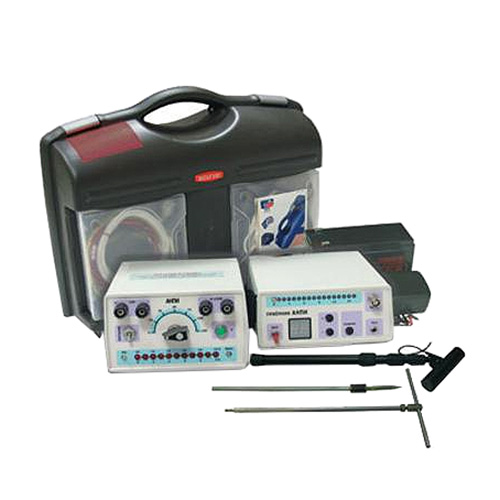

Генератор (обозн. ИПИ-95-Г) |
1 шт. |
|
Кабель питания (обозн. ИПИ-95-КП) |
1 шт. |
|
Приемник (обозн. ИПИ-95-П) |
1 шт. |
|
Поисковый контур (обозн. ИПИ-95-ПК) |
1 шт. |
|
Головные телефоны (обозн. "тон2") |
1 компл. |
|
Поисковые штыри (обозн. Ипи-95-ПШ) |
1 компл. |
|
Заземлитель (обозн. ИПИ-95-КЗ) |
1 компл. |
|
Паспорт (обозн. ИПИ-95-ПС) |
1 шт. |
|
Сигнальный кабель (обозн. ИПИ-95-К6) |
1 шт. |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики искателя повреждений изоляции ИПИ-95:
- номинальная мощность генератора - 75 В;
- форма выходного импульса - прямоугольная;
- средняя частота генератора - 1000 Гц ±5%, 300 Гц ±5%;
- скважность выходной частоты генератора - 0,5;
- режим работы генератора - "непрерывный сигнал", "модулированный сигнал";
- частота модулятора - 0,7 Гц ±20%;
- скважность модуляции - 0,1;
- вид питания генератора - автомобильный аккумулятор;
- напряжение питания генератора - 12 В ±20%;
- чувствительность приемника не хуже - 20 мкВ;
- ширина полосы пропускания полосового фильтра на частоте - 1000 Гц ±10%;
- ослабление помехи с частотой - 50 Гц, не менее - 500 раз;
- вид питания приемника - автономное напряжение питания приемника - 9 В ±20%;
- ток потребляемый приемником не более - 7 мА;
- габаритные размеры генератора 165×225×140 мм ; приемника 134×54×164 мм;
- масса генератора не более - 3 кг; приемника не более - 0,6 кг.
Принцип работы искателя повреждений изоляции ИПИ-95:
- при обнаружении мест повреждения изоляции на приеме и оценке потенциалов с поверхности земли вдоль трассы трубопровода, создаваемых генератором и изменяющихся в зависимости от качества изоляции трубопровода;
- при определении месторасположения и глубины заложения трассы на основе обнаружения электромагнитного поля, создаваемого вокруг исследуемой коммуникации протекающим по ней переменным током генератора или другого источника. Зависимость уровня принимаемого сигнала от ориентации антенны поискового контура позволяет определить глубину и направление залегания коммуникации.
Конструкция искателя повреждений изоляции ИПИ-95:
Конструктивно аппаратура ИПИ-95 выполнена в виде двух отдельных блоков: блок генератора (ИПИ-95 -Г) и блок приемника (ИПИ-95- П). Схема генератора смонтирована на одной двухсторонней печатной плате и элементах конструкции, расположенных перпендикулярно печатной плате. При этом кожух генератора свободно устанавливается на элементах конструкции. Аналогичная конструкция у приемника. Генератор выполнен в переносном (чемоданном) варианте. Конструкция приемника предполагает закрепление его на поясе оператора. На корпусе приемника расположены специальные скобы, позволяющие крепить его на ремне оператора.
Сертификат соответствия № 11.000.0441.
