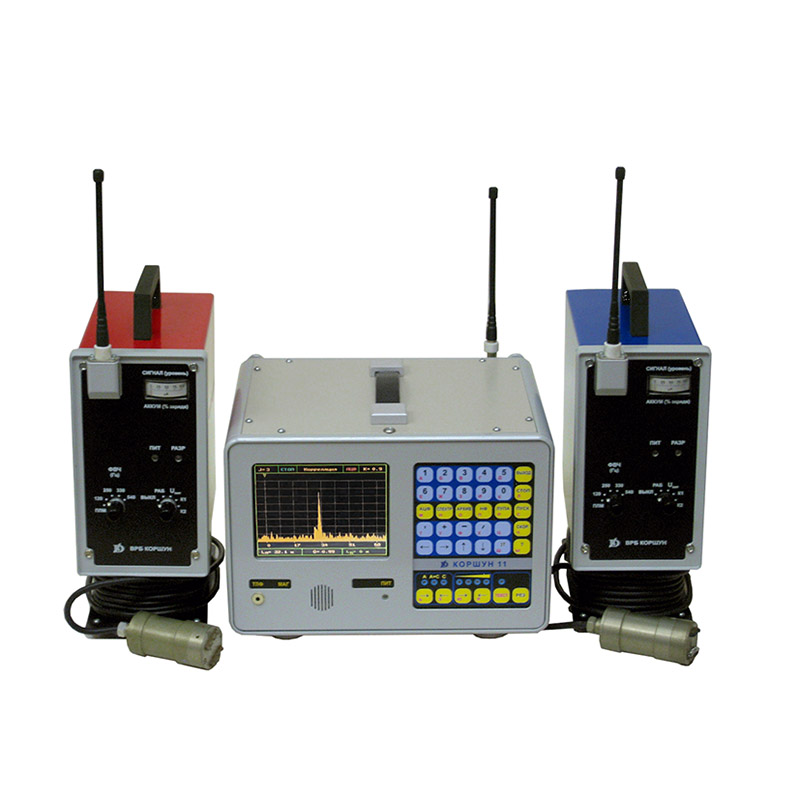

Корреляционный течеискатель Коршун-11

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Для оперативного распознавания течи используйте корреляционный течеискатель Коршун-11. Это устройство, которое объединяет в себе несколько приборов, служит для точного и грамотного определения координат утечек в трубопроводах, изготовленных из разных материалов. Так, это могут быть чугунные, пластмассовые, стальные коммуникации разного назначения – теплоснабжение, водоснабжение, нефтеснабжение и т.д. Отличительной особенностью модели можно считать тот факт, что она эффективно выявляет и регистрирует течь независимо от глубины пролегания, вида грунта и других факторов. Таким образом, ей нет равных при решении широкого спектра задач, связанных с оперативным обнаружением течи, что делает устройство универсальным. Высокие показатели чувствительности и точности неоднократно доказаны многочисленными испытаниями. Обратите внимание на широкие рабочие диапазоны. Модель выдерживает сверхвысокие температуры (50 ºС – для электронных блоков, 140 ºС – для датчиков). Прочное исполнение надежное защищает от попадания пыли, влаги и вибраций, продлевает срок эксплуатации устройства.

Коршун-11 отличается также тем, что имеет встроенные цифровые спектранализаторы, отличающиеся высоким быстродействием, а также большой разрешающей способностью. В ходе работы могут быть реализованы разные режимы. В частности, это режим осциллографа (обеспечивает возможность наблюдения и оценки как выходных сигналов, поступающих с прибора, так и с вибродатчиков).

В целом, корреляционный течеискатель Коршун-11 отлично справляется с широким спектром задач, гарантирует точное и оперативное выявление течи из любой коммуникации, проложенной на любой глубине. Модель доступна по привлекательной стоимости, без каких-либо надбавок.

Течеискатель Коршун предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо- и нефтеснабжения независимо от глубины их прокладки, вида грунта.

Отличительные особенности корреляционного течеискателя Коршун-11:

  • согласно результатам сравнительных испытаний с лучшими европейскими и японскими аналогами течеискатели КОРШУН имеют лучшие показатели чувствительности и точности при обнаружении утечек*;
  • температура работы электронных блоков - от -30 C до +50 C, датчиков - от -40 до +140 С;
  • температура хранения - от -40 С до +60 С;
  • исполнение - пыле-, влаго-, виброзащитное.

*Перечень зарубежных течеискателей, принимавших участие в сравнительных испытаниях с приборами типа "КОРШУН": "SeCorr" (Itering, Германия ); "Correlux P-1" (Seba KMT, Германия); "MicroCorr Digital", "Microcor-5" (Palmer Environmental, Великобритания); "Eureka Digital","Eureka-2", "Archimedes" (Primayer Ltd, Великобритания); "Lokal 1005", "Lokal 300" (FAST, Германия), "LC2100" (Fuji Tecom, Япония), "Aquascan 700", "Aquascan 6500" (Gutermann, Швейцария); "DF5000" (Metrovib, Франция).

Возможности течеискателя КОРШУН-11:

  • предоставляет возможность как для автоматической, так и для ручной установки цифровых фильтров с высокой избирательностью и добротностью, при этом прибор автоматически "настраивается" на полосу частот сигналов, которые генерируют утечки;
  • имеет встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
  • имеет полосу частот выносных блоков от 5 Гц до 4500 Гц;
  • имеет режим двухканального осциллографа с возможностью наблюдения и оценки как выходных сигналов прибора, так и сигналов вибродатчиков;
  • содержит кроме двух радиоканалов для передачи сигналов от датчиков в блок оператора также и кабельную катушку с предварительным усилителем для передачи сигналов из радионедоступных помещений;

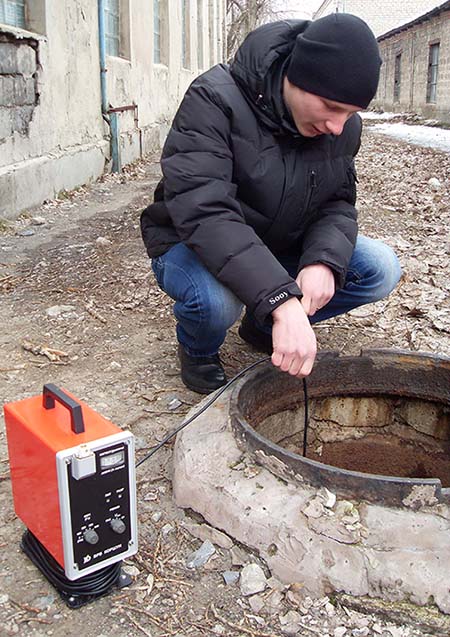

  • предоставляет возможность прослушивания усиленного сигнала вибродатчика на каждом радиоблоке для предварительной оценки параметров шума на трубе с целью экспрессного поиска участка трубопровода, на котором находится утечка.

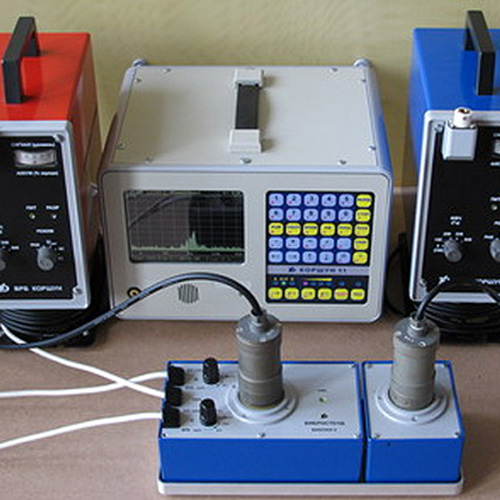

НАИМЕНОВАНИЕ

Количество,
шт

  1. Блок оператора

1

  2. Водозащищенные накладные датчики-акселлерометры, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели

3

  3. Держатели датчиков-акселерометров для их крепления к немагнитным трубам (опционально)

2

  4. Гидрофонные контактные датчики (опционально)

2

  5. Кабельная катушка с предварительным усилителем

1

  6. Выносной радиоблок с предварительным усилителем

2

  7. Головные наушники для выносных радиоблоков

1

  8. Блок контроля (с адаптером и плеером)

1

  9. Универсальное зарядное устройство "УЗИП-3"

1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Длина диагностируемого участка трубопровода

до 3000 м

  Диаметр диагностируемого трубопровода

до 1400 мм

  Точность (приборная)

+-0,1м

  Полоса рабочих частот

5 Гц ... 4,5 кГц

  Чувствительность датчиков-акселерометров

> 0.3 В/g

  Минимальное давление в трубопроводах

1,0 ...2,0 АТМ

  Источник питания блока оператора

аккумуляторное, 10,0...15,5 В

  Потребляемый ток, при Uпит = 12В (10.2В)

не более 1,05 (1,3) А

  Частота несущей радиоканала

из диапазона 433 - 434.79 МГц

  Время работы выносного радиоблока без подзарядки встроенного аккумулятора

не менее 8 часов

  Температурный диапазон работы для для датчиков накладных и гидрофонных

-40...+140°С

  Температурный диапазон работы для выносных блоков

-30...+50°С

  Температурный диапазон работы для блока оператора

-30...+50°С

  Температура хранения

-40...+60°С

Массо-габаритные характеристики:

  блок оператора с амортизаторами

285х205х260 мм; 6,5 кг

  кабельная катушка с предварительным усилителем и датчиком

260х255х255 мм; 5,2 кг

  выносной блок радиоканала с предварительным усилителем

230х115х310 мм; 4,1 кг
