Трассотечепоисковый комплект Успех АТГ-410.10
Среди большого разнообразия трассотечепоисковых комплектов АТГ-410.10 отличается своими особенностями и техническими характеристиками. Модель отечественного производителя обладает большим набором функций и может послужить для решения множества задач. Основная функция – определение расположения коммуникаций, глубины их пролегания. Однако вместе с этим прибор осуществляет их диагностику, оперативно выявляет имеющиеся повреждения, обнаруживает места разгерметизации. Модель может применяться для детального обследования участков местности перед проведением земляных работ, регистрации и локализации скрытой проводки и т.д. Такие широкие возможности объясняются также тем, что данный комплект объединяет в себе сразу несколько профессиональных приборов – это трассоискатели с акустическим и электромагнитным датчиком и течеискатель с акустическим датчиком. В ходе работы специалист может выбрать подходящую мощность в зависимости от решаемой задачи, настроить все устройства в соответствии с конкретными потребностями. Отметим, что модель отлично справляется также с поиском мест утечек.
АТГ-410.10 поставляется в полном комплекте. В нем присутствуют приемник, генератор, электромагнитный датчик, головные телефоны, рамочная антенна, множество дополнительных принадлежностей. При необходимости специалист может приобрести также дополнительные аксессуары, которые расширят область применения и сделают проведение работ удобным. Если у вас возникают сложности с выбором подходящего трассотечепоискового комплекта, обратите внимание на данный вариант. Он многофункционален, универсален, имеет прекрасные технические характеристики и широкие возможности, которых оказывается достаточно для решения как классических, так и особо сложных задач.
Комплект трассотечепоисковый "Успех АТГ-410.10" предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
- обнаружения мест разгерметизации трубопроводов на глубине до 6 м.
Трассотечеискатель "Успех АТГ-410.10" – универсальный многофункциональный комплект, в котором объединены три устройства:
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Отличительные особенности:
- возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт);
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Решаемые задачи:
- трассировка кабеля и определение глубины залегания;
- поиск места повреждения силового кабеля;
- поиск металлических трубопроводов и определение глубины залегания;
- поиск мест пересечения трубопроводов и кабеля;
- трассировка и контроль изоляции защитных покрытий газопровода;
- контроль изоляции защитных покрытий;
- трассировка канализационных трубопроводов;
- определение мест утечки;
- трассопоисковые приборы при работе на водопроводах.

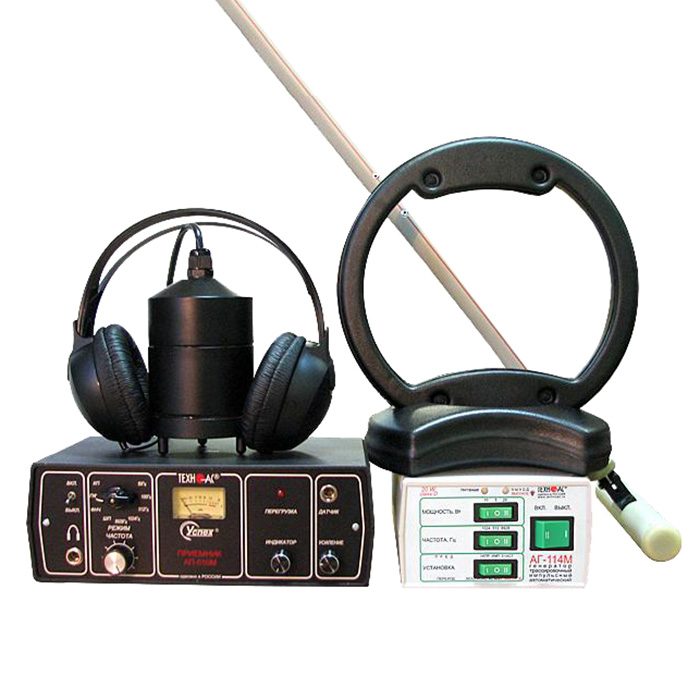

Состав комплекта:
- генератор АГ-114М;
- приёмник АП-010М;
- электромагнитный датчик ЭМД-227М;
- антенна рамочная ИЭМ-301.2;
- датчик акустический АД-220;
- головные телефоны;
- дополнительные принадлежности.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Генератор АГ-114М
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
5, 10, 20 |
Усилитель мощности |
CLASS D КПД 80% |
Частота генерации (непрерывно или импульсы), Гц |
512, 1024, 8928, чередование 3-х частот |
Допустимое сопротивление нагрузки |
любое (0…∞) |
Согласование с нагрузкой |
Автоматическое |
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час |
5 |
Питание |
1 аккумулятор 12В/2,2 Ач |
Габаритные размеры электронного блока, не более, мм |
190х140х80 |
Вес генератора в чехле, не более, кг |
2,2 |
Приёмник АП-010
Девять режимов работы на 26 частотных диапазонах, Гц |
50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП». |
Общий коэффициент усиления по звуковому тракту, дБ |
35 |
Напряжение питания, В |
9+1-2,5 |
Мощность, подводимая к головным телефонам, мВт |
100 |
Потребляемая мощность, не более, Вт |
0,9 |
Габаритные размеры прибора, не более, мм |
250х90х150 |
Масса, не более, кг |
1,2 |
Датчик акустический АД – 200
Чувствительность, V/g |
5 |
Габаритные размеры прибора, не более, мм |
105х75 |
Масса, не более, кг |
1,5 |
Электромагнитный датчик ЭМД-227
Тип преобразователя |
резонансная ферритовая магнитная антенна |
Частота резонанса, Гц |
8928; 1024; 512 Гц |
Тип питания |
от приемника |
Коммутация резонанса |
принудительная (управляется приемником) |
Индуктивная антенна ИЭМ-301.2
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом |
36 |
Тип корпуса |
пластмассовый, герметичный |
Режим трассопоиска:
- Пассивный поиск (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
- Активный поиск (трассопоиск с использованием генератора)
Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).
- Поиск места повреждения силового кабеля (трассопоиск с использованием генератора):
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска:
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
