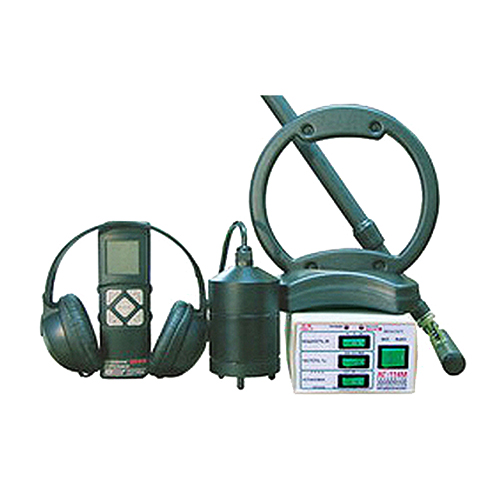

Трассотечепоисковый комплект Успех-АТГ-415.40
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Снят с производства.
Комплект трассотечепоисковый “Успех АТГ-415.40” предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 1 км от места подключения генератора;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
- обнаружения мест разгерметизации трубопроводов на глубине до 6 м.
Трассотечеискатель “Успех АТГ-415.40” – универсальный многофункциональный комплект, в котором объединены три устройства:
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Особенности генератора:
- возможность выбора мощности генератора в зависимости от решаемых задач (от 5 до 40 Вт);
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
- возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, датчика контроля качества изоляции ДКИ-100.
Особенности приемника АП-015:
- чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу);
- не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам;
- «мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уров-ню принятого сигнала;
- прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление);
- плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки;
- повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков);
- комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала;
- имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».
- АГ-115М - генератор трассопоисковый (мощность 40 Вт);
- антенна рамочная ИЭМ-301.2;
- АП-015 - универсальный приемник для течепоиска и трассопоиска;
- головные телефоны;
- датчик акустический АД-215;
- дополнительные принадлежности;
- руководство по эксплуатации;
- электромагнитный датчик ЭМД-230.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Генератор АГ-115М
|
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
5, 10, 20, 40 |
|
Усилитель мощности |
CLASS D КПД 80% |
|
Частота генерации (непрерывно или импульсы), Гц |
512, 1024, 8928, чередование 3-х частот |
|
Допустимое сопротивление нагрузки |
любое (0…∞) |
|
Согласование с нагрузкой |
Автоматическое |
|
Время непрерывной работы при выходной мощности 40 Вт (импульсы), час |
5 |
|
Частота ударов (выбирается при акустическом методе), уд/мин |
20, 40, 80 |
|
Время непрерывной работы в ударном режиме при максимальных силе удара и частоте, не менее, час |
4 |
|
Питание |
2 аккумулятора 12 В/2,2 Ач или сетевой блок |
|
Габаритные размеры электронного блока, не более, мм |
190 х 140 х 80 |
|
Вес генератора в чехле, не более, кг |
3 |
Приёмник АП-015
|
Параметр |
Течепоиск |
Трассопоиск |
|
Вид работы (трассопоиск/течепоиск) |
Определяется подключенным датчиком |
|
|
Центральная частота фильтра приемника, Гц |
Переключаемая.50/ 100/ 512/ 1024/ 8928 |
Плавно регулируемая в диапазоне 125…2500 |
|
Добротность фильтра приемника (Q) |
Не менее 80 |
Переключаемая. 0,6/ 0,8/ 1/ 1,4/ 1,8/ 2,3/ 3/ 4 |
|
«Широкая полоса», Гц |
40…10000 |
110…2900 |
|
Помехозащита входа (предварительная фильтрация в усилителе датчика) |
Переключаемый резонансный фильтр. |
Полосовой фильтр. |
|
Максимальный коэффициент усиления электрического тракта и динамический диа-пазон входного сигнала, дБ |
90 |
68 |
|
Визуальная индикация(ЖКИ) |
Символы и значения выбираемых режимов и параметров |
|
|
Цифровое значение уровня сигнала (%) |
||
|
MAX за период измерений |
MIN за период измерений |
|
|
Линейная анимация уровня сигнала (12сегментов) |
||
|
Текущее значение уровня сигнала («быстрые» сегменты) |
||
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал |
|
|
Головные телефоны синтезированный звук (три вида) |
|
|
|
Встроенный излучатель синтезированный звук (один вид) |
|
|
|
Звуковая сигнализация |
Перегрузка на выходе датчика |
|
|
Максимальная выходная мощность на головных теле-фонах, не менее, мВт |
120 |
|
|
Питание |
Напряжение 2…3,5В. Алкалиновые батереи АА 1,5В (2шт.). |
|
|
Время зарядки одной пары аккумуляторов, не более, ч |
3 |
|
|
Время непрерывной работы от одной пары источников питания, не менее, ч |
20 |
|
|
Масса электронного блока, кг |
0,2 |
|
|
Габаритные размеры элек-тронного блока, мм |
185х65х30 |
|
