Импульсный рентгеновский аппарат Шмель-250

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Представленная модель рентгеновского аппарата активно используется в целях проведения дефектоскопии. При этом в качестве контролируемого объекта могут выступать самые разнообразные промышленные изделия. Отличительной особенностью прибора является его портативность, благодаря которой Шмель-250 может легко транспортироваться на место проведения контроля. Это стало возможным из-за особого конструкторского исполнения, делающего прибор не только надежным, но и удобным для эксплуатации. Обычно такой рентгеновский аппарат состоит из двух моноблоков, представляющих собой непосредственно сам рентгеновский блок и пульт. Посредством пульта, являющегося обязательным элементом аппарата, осуществляется управление прибором.

Отличительной особенностью Шмель-250 является наличие специальной защиты от вредоносного обратного излучения. Это позволяет оператору работать с рентгеновским прибором, не используя никаких дополнительных приспособлений. Еще одним значительным преимуществом такой установки можно считать возможность эксплуатации импульсного аппарата в широком диапазоне температур. Шмель-250 это прекрасное сочетание габаритов измерителя с просвечивающей способностью рентгеновской установки. Кроме этого, представленное устройство может питаться сразу от нескольких источников: от сети и аккумуляторных батарей.

Прибор активно используется при проведении рентгенографии газопроводов, а также нефтепроводов, при дефектоскопии широкого спектра промышленных объектов, при проведении поисковых работ и многое другое. Также рентгеновский аппарат Шмель-250 нередко используется в передвижных лабораториях. Отметим, что в основе действия представленной модели импульсного прибора лежит широко известный радиографический метод.

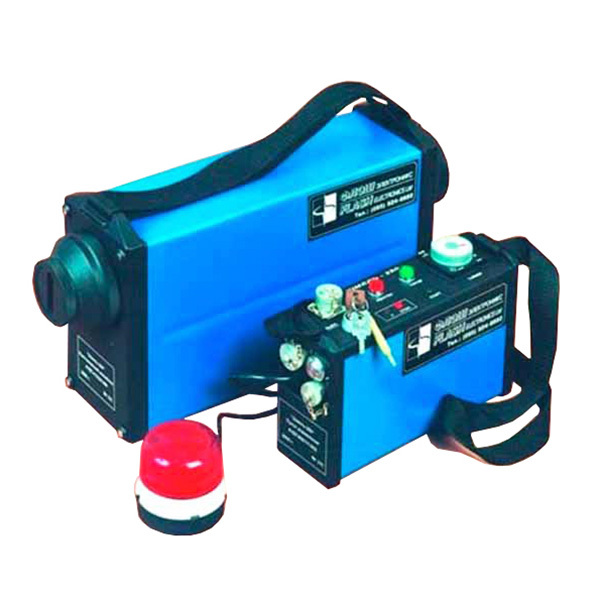

Переносной импульсный рентгеновский аппарат Шмель-250 выполнен из двух блоков: рентгеновского моноблока и пульта управления. Блоки соединены между собой кабелем длиной 25-100 метров. Рентгеновский генератор имеет биологическую защиту от обратного и рассеянного излучения, что обеспечивает безопасную работу оператора без использования специальных средств защиты.

Аппараты серии "Шмель" выпускаются в трех модификациях, отличающихся жесткостью рентгеновского излучения (т.е. значениями выходного напряжения, кВ - 220, 250, 240):

  • рентгеновский аппарат ШМЕЛЬ-220;
  • рентгеновский аппарат Шмель-250;
  • рентгеновский аппарат Шмель-240А (с автономным питанием).

Отличительные особенности рентгенаппарата Шмель-250:

  • эксплуатация в любых атмосферных условиях в широком температурном диапазоне;
  • применение в схемах фронтального и панорамного просвечивания;
  • наилучшее отношение массы и потребляемой мощности к просвечивающей способности;
  • питание от промышленной сети или аккумуляторных батарей;
  • возможность применения в передвижных дефектоскопических лабораториях.

Рентгеновский аппарат Шмель-250 применяется в следующих областях:

  • рентгенография сварных соединений в полевых условиях при прокладке и обслуживании газо- и нефтепроводов;
  • дефектоскопия муфт, кабелей, железобетонных и сотовых конструкций;
  • поиск закладок и внедренных устройств в помещениях.

Дополнительная комплектация Шмель 250:

  • источник питания (блок аккумуляторов c индикацией степени разряда на 16 Ач);
  • специализированное зарядное устройство;
  • крепление для фронтального просвечивания трубопроводов диаметром 425-1420 мм с отвесом;
  • транспортное средство c центратором для панорамного просвечивания трубопроводов диаметром 720 - 1420 мм;
  • кабель соединительный 25 м;
  • кабель аккумуляторный;
  • рентгеновская трубка;
  • кассеты морозостойкие, масло-бензостойкие 75х400, 80х400, 300х400;
  • «Кассеты-спрут» морозостойкие, масло-бензостойкие, секционные для панорамного просвечивания.

Аксессуары к рентгеновскому аппарату Шмель 250:

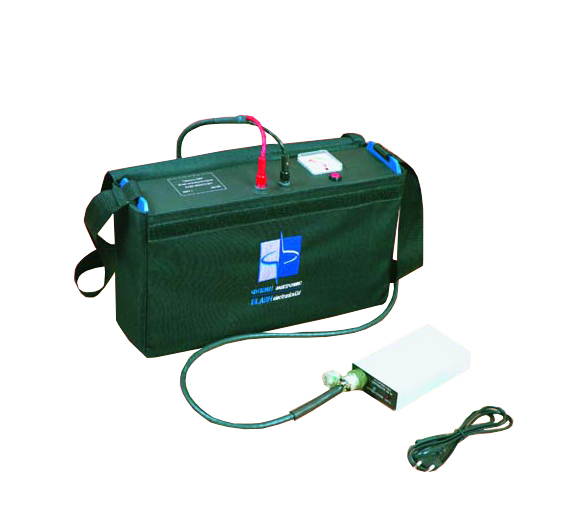

  • Блок аккумуляторов и специализированное зарядное устройство. Блок аккумуляторов снабжен индикатором разряда.

Время работы аппарата «Шмель-250» в режиме излучения от полностью заряженного блока аккумуляторов

4 - 5 часов

Масса блока аккумуляторов

14,5 кг

Время полного заряда от специализированного зарядного устройства, не более

8 часов

Напряжение питания зарядного устройства

~ 190 - 220 В, 50 Гц

Мощность, потребляемая зарядным устройством от сети,
не более

75 Вт



  • Транспортное средство для панорамного просвечивания. Предназначено для транспортировки аппарата Шмель-250 с блоком аккумуляторов в трубопроводе диаметром от 720 до 1420 мм. Транспортное средство снабжено фонарем освещения.

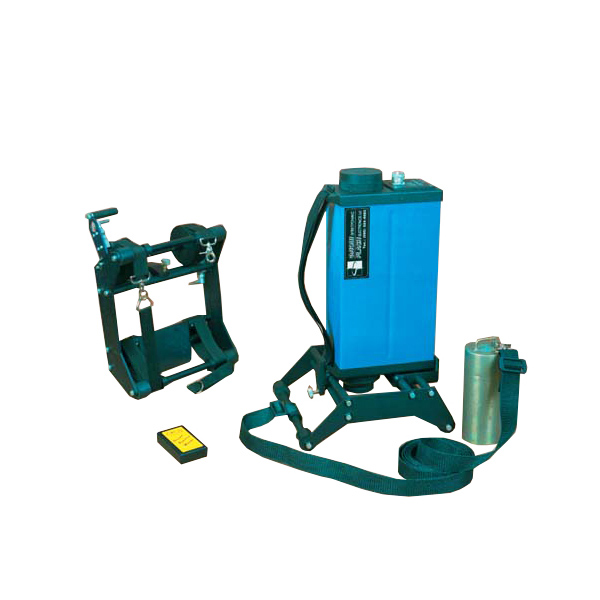

  • Крепление рентгеновского аппарата Шмель 250 для фронтального просвечивания. Предназначено для крепления рентгеновского моноблока на внешней поверхности трубопровода диаметром 425-1420 мм при использовании фронтальной схемы просвечивания. Моноблок фиксируется с помощью противовеса.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Параметр



Рентгеновский аппарат Шмель-220

Рентгеновский аппарат Шмель-250

Рентгеновский аппарат Шмель-240А

Выходное напряжение

кВ

220

250

240

Угол выхода излучения:

- с коллиматором
- без коллиматора

град



30
180



30
180



30
180

Толщина стали:

- РТ-2 с флуоресцентными экранами

- D-8 - с металлическими экранами

- D-7 со свинцовыми фольгами

мм





45

28

19





54

34

26





49

32

24

Потребляемая мощность

Вт

100

150

120

Напряжение питания

В

220 переменное
24 постоянное

220 переменное
24 постоянное

автономное

Вес рентгеновского моноблока

кг

8,4

8,2

9,2

Вес пульта управления

кг

1,9

1,9

1,9

Габаритные размеры рентгеновского моноблока

мм

451х112х226

451х112х226

382х110х216

Габаритные размеры пульта управления

мм

245х75х155

245х75х155

245х75х155
