Рентгеновский аппарат ПАМИР-300
Портативный аппарат Памир-300 является усовершенствованной версией широко известного рентгеновского аппарата Арина-9. Это современный рентгеновский дефектоскоп, используемый для контроля качества сварных соединений. Главной отличительной особенностью модели является ее портативность. При своих небольших габаритах устройство обладает высокой мощностью, в результате чего может эффективно справляться с поставленными задачами. Обратите внимание на его надежное исполнение. Прибор прочен, морозоустойчив и демонстрирует высокий уровень дефектоскопии даже в самых неблагоприятных условиях. Независимо от того, работаете ли Вы с Памир-300 на морозе или при очень высоких температурах – Вы всегда получите достоверный результат. Устройство идеально подойдет для исследования трубопроводов, обладающих самыми большими диаметрами! Применение усиливающих экранов и специальной рулонной пленки позволит специалисту значительно расширить возможности контроля и оперативно выявить все имеющиеся дефекты.
Памир-300 – это современный прибор отечественного производства, обладающий хорошими рентгенографическими характеристиками и отлично справляющийся даже с самыми сложными задачами. Обратите внимание на комплектацию модели. В ее состав помимо самого устройства включены пульт управления, несколько типов кабелей, а также комплекты запасных частей и приспособлений. Их использование позволит Вам провести измерения на высоком уровне, обнаружить даже самые мелкие дефекты.
Остановив свой выбор на модели Памир-300, Вы приобретете надежный современный импульсный рентгеновский аппарат, который порадует Вас удобством работы и отличными результатами неразрушающего контроля. С ним Вы сможете решить даже самые сложные задачи в короткий срок.
Рентгеновский аппарат ПАМИР-300 предназначен для использования в качестве источника рентгеновского излучения при неразрушающем контроле материалов методом рентгенографии.
ПАМИР-300 является последней модификацией в ряду портативных импульсных дефектоскопов серии АРИНА.
Переносной аппарат малогабаритный импульсный рентгеновский ПАМИР-300 - это усовершенствованная модель аппарата АРИНА-9, хорошо известного в широких кругах дефектоскопистов. Прибор для проведения рентгеновского контроля ПАМИР-300 - самый мощный импульсный рентгеновский аппарат в линейке рентгеновских аппаратов АРИНА и, в отличие от предшественника АРИНА-9, ПАМИР-300 (Арина 11) при одном и том же напряжении на рентгеновской трубке обладает в полтора раза большей мощностью излучения при меньших габаритах и весе.
Время непрерывной работы ПАМИРа составляет 30 минут в час, что позволяет контролировать трубы диаметром до 1400 мм с толщиной стенки до 25-30 мм за одну экспозицию в 20 минут.

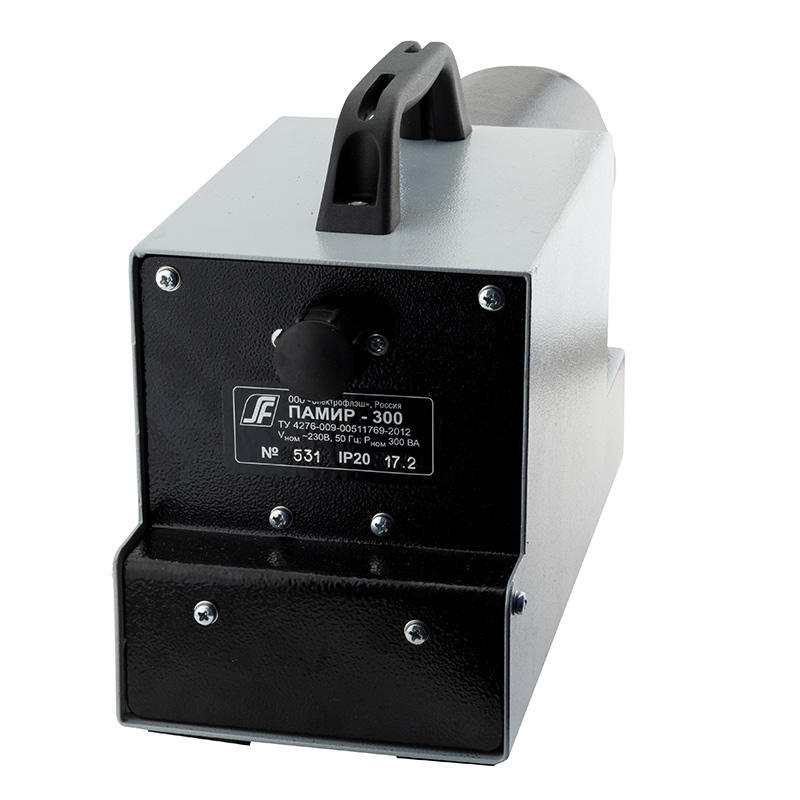

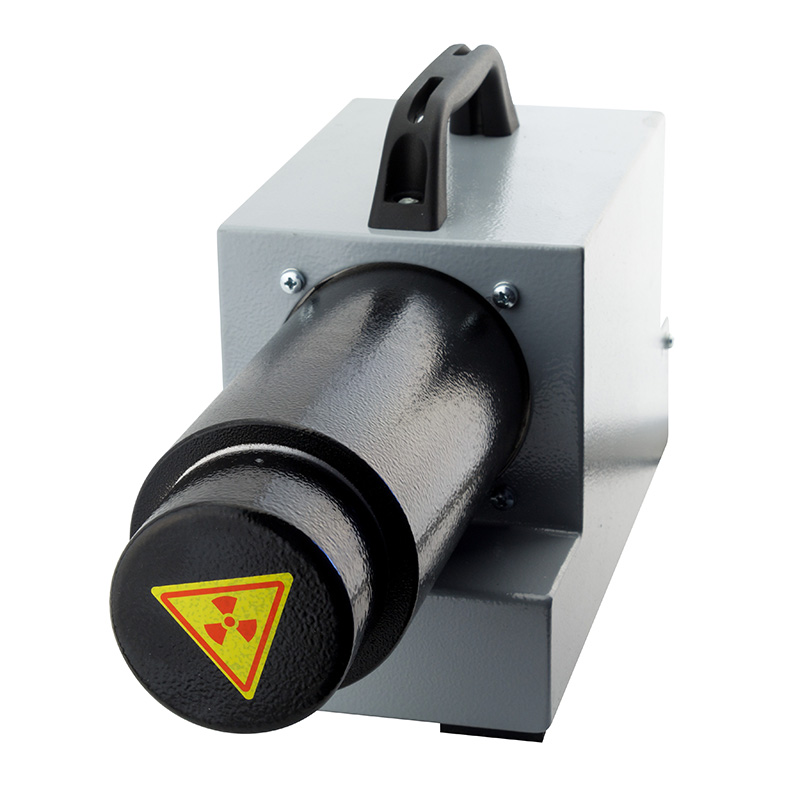

- Высоковольтный блок;

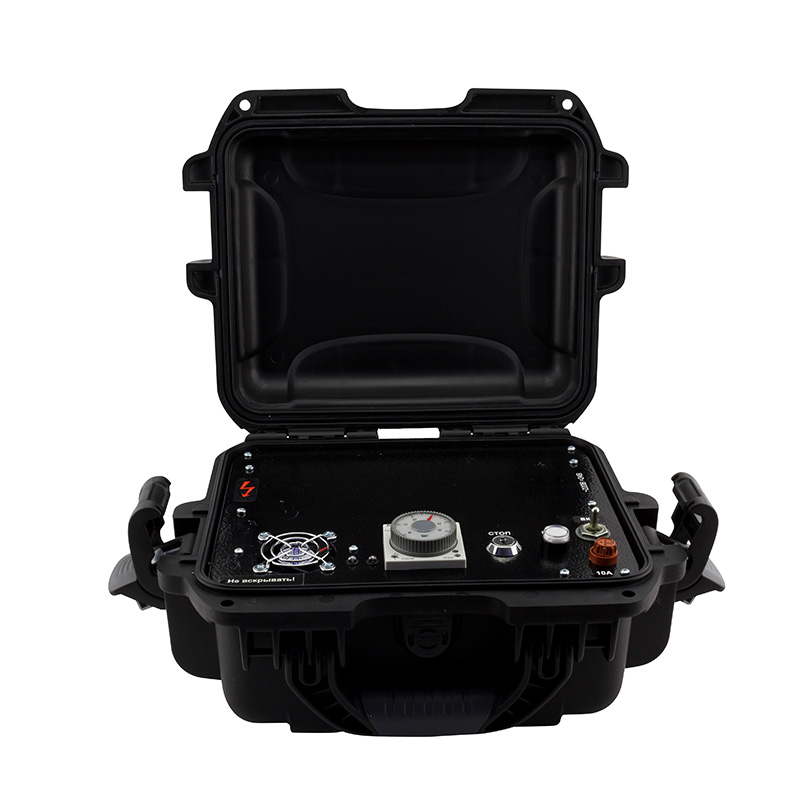

- пульт управления;
- кабель соединительный;
- кабель 220В;
- кабель 24В;
- сумка / КОФР.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики рентгеновского аппарата ПАМИР-300
Амплитуда напряжения на рентгеновской трубке |
300 |
кВ |
Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин, не менее |
387 |
мкКл/кг (мР) |
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами |
85 |
мм |
Толщина стали, доступная для рентгенографирования с помощью высоконтрастных рентгеновских пленок |
45 |
мм |
Частота следования импульсов |
10 |
Гц |
Напряжение питания: |
однофазная сеть переменного тока (220±22)В (50±1) Гц, батарея аккумуляторов 24В |
|
Масса и габаритные размеры составных частей, не более: |
||
рентгеновский блок |
||
масса |
7,8 |
кг |
длина |
460 |
мм |
ширина |
150 |
мм |
высота |
220 |
мм |
|
|
|
пульт управления |
||
масса |
6,4 |
кг |
длина |
375 |
мм |
ширина |
290 |
мм |
высота |
85 |
мм |
|
|
|
Сравнение технических характеристик рентгеновских аппаратов серии АРИНА
|
Рентген. аппарат АРИНА-1 |
Рентген. аппарат АРИНА-3 |
Рентген. аппарат АРИНА-7 |
Рентген. аппарат АРИНА-9 |
Рентгеновский аппарат АРИНА-11 (ПАМИР-300) |
|
Амплитуда напряжения на рентгеновской трубке |
180 |
180 |
250 |
300 |
300 |
кВ |
Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин, не менее |
129 |
154 |
258,7 (1000) |
309,7 |
387 |
мкКл/кг (мР) |
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами |
30 |
40 |
80 |
85 |
85 |
мм |
Толщина стали, доступная для рентгенографирования с помощью высоконтрастных рентгеновских пленок |
15 |
20 |
40 |
45 |
45 |
мм |
Частота следования импульсов |
10 |
10 |
10 |
10 |
10 |
Гц |
Напряжение питания: |
автономно |
однофазная сеть переменного тока батарея аккумуляторов 24В |
||||
|
|
|
||||
Масса и габаритные размеры составных частей, не более: |
||||||
|
|
|
|
|
|
|
рентгеновский блок |
||||||
масса |
8,9 |
5,5 |
8,0 |
8,1 |
7,8 |
кг |
длина |
530 |
420 |
520 |
520 |
460 |
мм |
ширина |
125 |
125 |
140 |
135 |
150 |
мм |
высота |
210 |
215 |
220 |
215 |
220 |
мм |
|
|
|
|
|
|
|
пульт управления |
||||||
масса |
1,5 |
6,4 |
6,5 |
6,5 |
6,4 |
кг |
длина |
140 |
380 |
380 |
375 |
375 |
мм |
ширина |
о70 |
300 |
300 |
290 |
290 |
мм |
высота |
- |
90 |
90 |
85 |
85 |
мм |
