Эталоны чувствительности канавочные

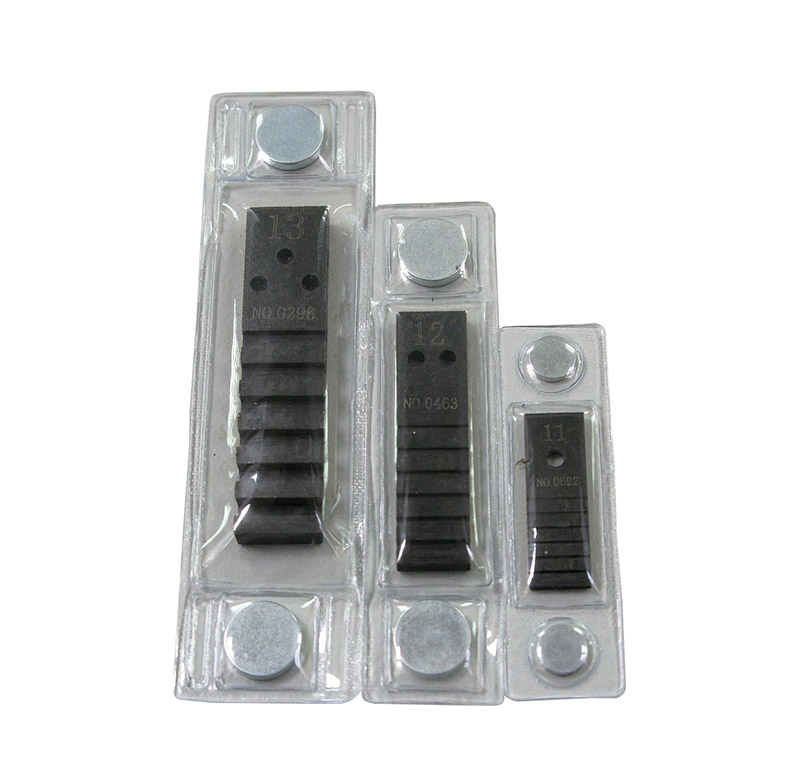

Для профессиональной оценки чувствительности контроля используются эталоны чувствительности канавочные. Образцы изготавливаются в полном соответствии с техническими условиями и современными стандартами. В качестве материала при производстве используют металлы и сплавы. Важно, чтобы их химический состав был как можно более приближен к тому, из которого изготовлен контролируемый объект. В отдельных случаях достичь этого бывает сложно по техническими или другим причинам. Тогда необходимо обратить внимание на такой параметр, как радиографическое поглощение. Для производства образца используют материал с идентичным значением этой характеристики. Чаще всего эталоны выпускаются в специальном чехле, изготовленном из пластика. При этом по краям имеются два магнита. Такая конструкция отличается большим сроком службы, а также делает работу более комфортной. Они с легкостью закрепляются на объекте контроля. Устройства подвергаются метрологической аттестации, что необходимо учитывать при их приобретении. В базовый комплект поставки входит упаковка и техническая документация.
Эталоны чувствительности канавочные представляют собой физически пластину, на поверхности которой имеются идеальные дефекты. Их границы четко очерчены, на обратную сторону образца часто нанесен знак завода-производителя. Качественное изделие имеет высокую прочность, может служить долго и делает работу не только эффективной, но и удобной. Стоимость зависит от множества факторов. Это материал, глубина канавок, отклонение глубины и другие характеристики.
Для правильного подбора эталона чувствительности канавочного лучше обратиться за помощью к профессионалу. Менеджеры компании World-NDT с удовольствием помогут сделать правильный выбор и ответят на все вопросы.

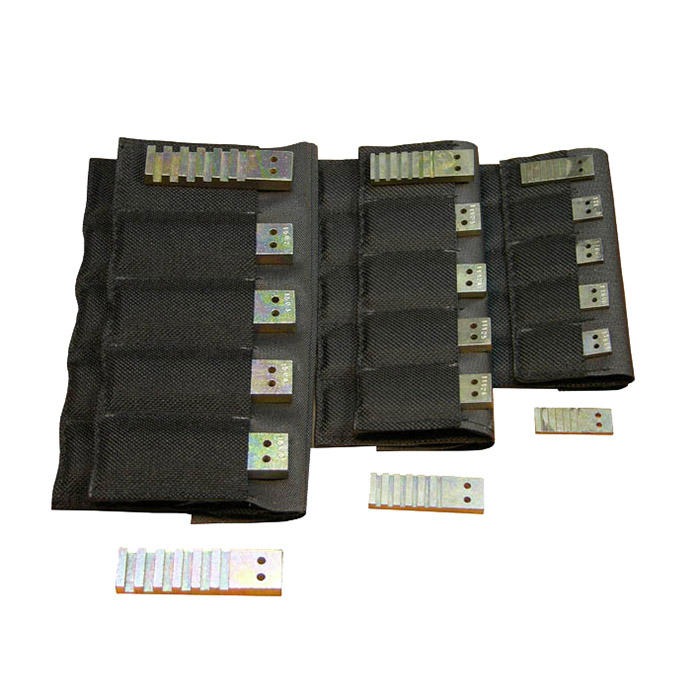

Канавочные эталоны чувствительности предназначены для определения чувствительности радиографического контроля. Изготовлены по ГОСТ 7512-84 из железа. Имеют антикоррозионное гальваническое покрытие.
Комплектация: 10 шт.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Номер эталона |
Глубина канавок |
Предельное отклонение глубины канавок |
R, не более |
|||||
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
|||
1 |
0,60 |
0,50 |
0,40 |
0,30 |
0,20 |
0,10 |
-0,05 |
0,1 |
2 |
1,75 |
1,5 |
1,25 |
1,0 |
0,75 |
0,50 |
-0,10 |
0,2 |
3 |
- |
- |
3,0 |
2,5 |
2,0 |
1,50 |
-0,25 |
0,3 |
