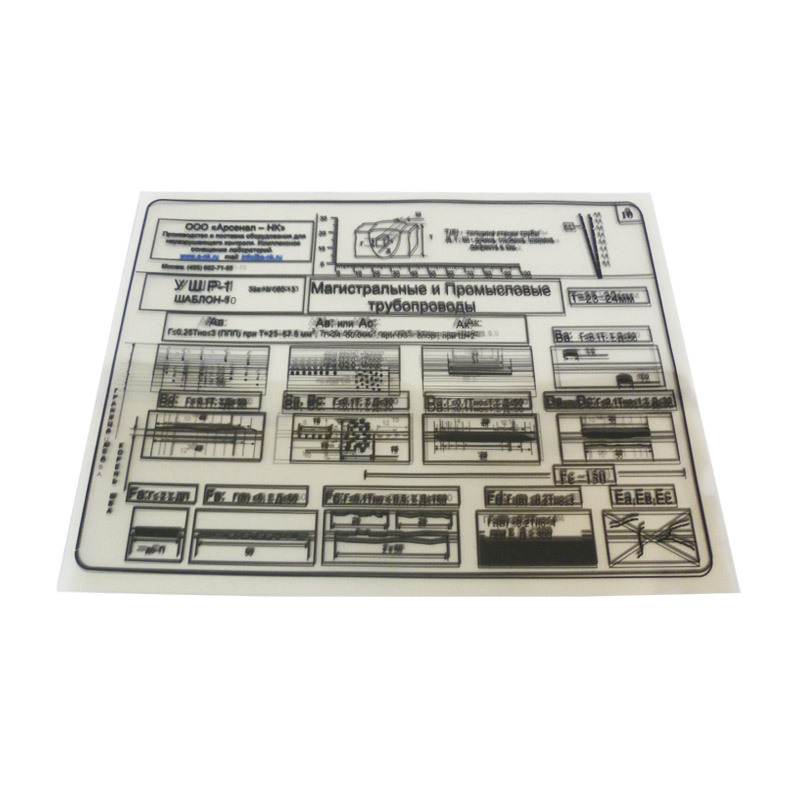

Универсальный шаблон радиографа УШР-1
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
Сопутствующие товары
Рассмотрим важнейшие преимущества использования универсального шаблона радиографа УШР-1. Такой инструмент служит для быстрой расшифровки снимков, полученных с разных объектов, преимущественно трубопроводного транспорта. Это отличный вариант тогда, когда нужно провести расшифровку с минимальными затратами. Легкость эксплуатации шаблонов делает их оптимальными для использования профессионалами разного уровня. При необходимости, работе с ними можно легко обучиться. На пленках присутствуют критические размеры дефектов, благодаря чему легко можно осуществить разбраковку. Данный шаблон активно используется при контроле сварных швов труб в составе трубопроводов разного назначения. Данный прибор станет отличным дополнительным приспособлением для инженера-радиографа. Важно, что при его использовании обеспечивается однозначность трактовки степени дефектности, что максимально облегчает процесс расшифровки самых сложных радиографических пленок.
Универсальный шаблон радиографа УШР-1 обеспечивает оперативную оценку качества сварочных соединений. В базовую поставку входит 11 шаблонов, при этом 1 из них рассчитан на работу с коммуникациями, толщина стенок труб которых составляет свыше 15 миллиметров. В ходе исследования специалист определяет тип обнаруженного дефекта, его размер, общую протяженность, расстояние между найденными дефектами. Важнейшей особенностью применения такого приспособления, как шаблон радиографа, является возможность определения соответствия размеров обнаруженного дефекта критическим. Для получения дополнительной информации относительно работы с таким инструментом, его отличительных особенностей, технических параметров и возможностей, связывайтесь с нашими специалистами.
Комплект 1 (УШР-1) позволяет производить расшифровку рентгенографических снимков и оценку качества сварных соединений магистральных и промысловых трубопроводов с диаметрами от 57 до 1420 мм и толщиной стенки 5 мм и более. Он разработан в соответствии со СНиП III.42-80 и ВСН 012-88.
Комплект включает в себя 11 отдельных шаблонов, 10 из которых расчитаны на работу с рентгенографическими снимками сварных стыков трубопроводов 2-х типоразмеров по толщине стенки 5 и 6 мм, 7 и 8 мм, 9 и 10 мм, 11 и 12 мм, 13 и 14 мм, 15 и 16 мм, 17 и 18 мм, 19 и 20 мм, 21 и 22 мм, 23 и 24 мм, а 11-ый — на работу с трубопроводами толщиной 15 мм и более.
