Пленка рентгеновская AGFA D2, D3, D4, D5, D6, D7, D8

по запросу
Наличие на складе: уточняйте у менеджера
Производство: AGFA NDT, Бельгия
ГосРеестр:
Гарантия:

Популярная рентгеновская пленка Agfa от известного производителя отличается прежде всего высоким качеством и доступностью. Использование новейших эмульсий позволяет существенно увеличить контрастность, чувствительность метода и добиться максимальной идентификации малейших дефектов. Производитель позаботился о лучшей структуре пленки, благодаря чему специалист может добиться наилучшего результата рентгенографического исследования при минимальном уровне зернистости материала. Изображение, полученное на снимке, имеет приятный голубок оттенок, при этом даже самые минимальные неисправности легко распознать. Отметим, что Agfa является ведущим зарубежным производителем, который постоянно занимается совершенствованием качества своей продукции. Благодаря этому пленка этого производителя занимает лидирующее положение на мировом рынке, пользуется большой популярностью среди покупателей на протяжении многих последних лет. Покупатели знают, что ее использование гарантирует стабильность работы и лучшие показатели воспроизводимости.

Пленка рентгеновская Agfa поставляется в большом разнообразии типоразмеров и видов упаковки. Благодаря этому каждый заказчик сможет найти оптимальную для себя пленку, которая лучше всего обеспечит решение его задач. Обратим внимание, что каждая пленка имеет специальное покрытие, которое защищает фотослой от внешних воздействий. Это пыль, трение листов о соседние поверхности и другие неблагоприятные факторы.

На нашем сайте можно найти большой спектр оборудования, предназначенного для ренгенографического контроля. Это денситометры, негатоскопы, проявочные машины, сопутствующее оборудование и многое другое. Узнать подробнее о рентгеновской пленке Agfa можно у наших консультантов.

Применение для плёнок AGFA NDT новейших эмульсий приводит к улучшению контрастности и высокой чувствительности, в результате чего обеспечивается максимально точное распознавание дефектов для каждого диапазона толщин материалов. При этом, даже самые мелкие дефекты чрезвычайно легко распознать. Контраст (сигнал) всех пленок оптимизирован таким образом, чтобы добиться его максимального значения при минимальной зернистости. Обработанная пленка имеет безупречную структуру поверхности, а изображение на снимке - приятный голубой оттенок.

Указанные преимущества продукции Agfa NDT достигаются производителем благодаря:

  • использованию новейших технологий;
  • совершенствованию системы управления качеством.

Радиографическая пленка AGFA Structurix занимает лидирующее положение на мировом рынке по объему продаж и хорошо зарекомендовала себя в нашей стране благодаря исключительно высокому качеству, стабильности свойств и воспроизводимости рентгеновских снимков. В первую очередь это стало возможным благодаря примененным изготовителем новым технологическим разработкам, позволяющим:

  • получать калиброванные кристаллы серебра со сглаженными гранями, благодаря чему фотоэмульсия сохраняет свои свойства неизменными в течение нескольких лет;

  • защищать фотослой с помощью покрытия, чрезвычайно устойчивого к внешним воздействиям, таким как пыль, электростатические разряды, трение листов друг об друга или поверхность кассеты и т.д.

Разработанное покрытие позволило использовать для обработки такой рентгенпленки автоматические проявочные машины с роликовой протяжкой, что в свою очередь позволило повысить надежность контроля, поднять культуру производства и производительность труда, улучшить условия работы персонала, оградить его от воздействия фотохимикатов. AGFA упаковывает свои пленки автоматически в соответствии со стандартом ISO 9001, используя новые свинцовые экраны для каждой упаковки Pb VacuPac или Pb Rollpac. Этот метод исключает любые всевозможные дефекты пленок, вызванные свинцом или пылью в упаковке. Поэтому повторная пересъемка из-за подобных причин теперь далеко в прошлом.

Важно отметить широкое разнообразие типов пленки AGFA Sructurix, а также большой ассортимент типоразмеров и видов упаковки. Благодаря этому, любая задача из области радиографического контроля может быть успешно решена с гарантировано высоким качеством при минимальных затратах сил и средств.



Основные технические характеристики радиографической пленки AGFA NDT:



Чувствительность

Коэффициент контрастности G

Фактор грануляр-ности

Отношение

Тип

Сигнал / шум

пленки

Рентген -1

средний

D = 2

D = 4

sD

G Ds/

D2

1 - 3

6

5,2

9,1

0,014

371

D3

2 - 4

5,5

4,7

8,6

0.016

294

D4

4 - 5

5,4

4,6

7,6

0.02

232

D5

6 - 7

5,4

4,4

7,6

0.026

169

D7

10 - 12

5,4

4,4

7,6

0.031

142

D8

16-20

4,6

4,1

6

0,035

115

F8 + RCF

60 - 400

4,3









F8+NDT1200

600 - 1200

3,3













Описание радиографической пленки AGFA NDT:

Тип пленки

Характеристика

Область применения

AGFA STRUCTURIX D2

Очень мелкое зерно. Малая чувствительность, но очень высокий контраст.

электронные компоненты; контроль композиционных материалов; многопленочная техника; малые радиационные толщины и очень высокая энергия излучения.

AGFA STRUCTURIX D3

Уникальная мелкозернистая пленка с малой чувствительностью и особенно высокой передачей контраста, что обеспечивает очень хорошую передачу деталей, которая соответствует требованиям атомной промышленности.

качество по нормам атомной промышленности; контроль композиционных материалов; многопленочная техника; литые детали и сварные швы средних радиационных толщин при просвечивании со средней и высокой энергией излучения.

AGFA STRUCTURIX D4

Стандартная пленка для областей применения с высокими требованиями к качеству. Особенно высокий контраст, особенно мелкое зерно при средней чувствительности.

классический радиографический контроль для материалов с низкой плотностью; компоненты для авиации и космических кораблей; литые детали и сварные швы средних радиационных толщин; оборонная промышленность; многопленочная техника

AGFA STRUCTURIX D5

Пленка для областей применения с ориентацией на качество и небольшое время экспозиции. Средняя чувствительность, очень высокий контраст и мелкое зерно. Высокое качество снимка, приятный цвет и блестящая поверхность.

классический радиографический контроль;литые детали и сварные швы при различных радиационных толщинах при достаточной энергии излучения;многопленочная техника классический радиографический контроль;литые детали и сварные швы при различных радиационных толщинах при достаточной энергии излучения;многопленочная техника..

AGFA STRUCTURIX D7

Стандартная пленка для областей применения с акцентом на короткое время экспозиции. Мелкозернистая, контрастная с высоким качеством снимка. Высокая чувствительность к большой энергии излучения, однородность и приятный тон снимка, блестящая поверхность.

классический радиографический контроль;литые детали и сварные швы при различных радиационных толщинах при низкой, средней и высокой энергией излучения; многопленочная техника.

AGFA STRUCTURIX D8

Очень чувствительная и контрастная мелкозернистая пленка, для сьемок со свинцовыми экранами и без них. Когда требуется очень высокая чувствительность, используются с флуорометаллическими (RCF) или флуоресцирующими экранами (бивалентный тип).

бетон и тяжелые стройматериалы;низкая энергия излучения;увеличительная техника (микрофокус);многопленочная техника.

F8 + RCF

Высокоскоростная, высококонтрастная, мелкозернистая пленка.

Эта высококачественная сенсибилизированная (чувствительная к оптическому диапазону) плёнка была разработана специально для применения с флуорометаллическими экранами (RCF), когда экспозиция, получаемая со свинцовыми экранами чрезмерно велика или, когда радиационная безопасность имеет первостепенное значение.

Чувствительна ко всем экранам с ультрафиолетовым и голубым свечением.

Вольфрамат-кальциевые экраны со слоем свинца или окиси свинца, т.н. флуоро-металлические экраны (AGFA  RCF) наиболее подходят для применения в промышленности.

AGFA  F8 с флуоресцентными экранами дает высококонтрастные снимки с высоким разрешением. В тех случаях, когда требуется повышенная четкость, рекомендуется использовать D8 со свинцовыми экранами.

В основном когда:

чувствительность к излучению - важнейшее требование

рентгеновское излучение должно быть ограниченно

для использования с импульсными рентгеновскими аппаратами или рентгеновскими микроскопами

объекты - бетонные и прочие тяжелые конструкции

F8+NDT1200

Применение высокочувствительных усиливающих экранов AGFA NDT 1200  может уменьшить время экспозиции в 3-6 раз по сравнению с флуорометаллическими экранами

Когда время контроля является самым важным фактором



Основные типы упаковки радиографической пленки AGFA NDT:

Тип упаковки

Описание типа

NIF

Листы пленки в светонепроницаемом общем конверте без прокладок

FW

Листы пленки между листами бумаги

Pb VacuPac

Листы пленки между свинцовыми экранами толщиной 0,027мм, запаянные вакуумным способом в пластиковые пакеты, непроницаемые для света, воздуха и влаги

Pb Rollpac

Рулон пленки со свинцовым экраном толщиной 0,027мм в упаковке, непроницаемой для света, влаги и масел

DW Rpac

Рулон пленки в упаковке, непроницаемой для света, влаги и масла

Pb ETE

Листы пленки со свинцовыми экранами толщиной 0,027мм в светонепроницаемых пакетах, вскрываемых с помощью ниток, вклеенных вдоль краев пакетов

1. Упаковки листовых пленок для фотокомнаты

Пленки используются с металлическими или пластмассовыми кассетами и с магнитными или вакуумными держателями. Пленки AGFA выдерживают высокий уровень неактиничного света в фотокомнате, что позволяет более удобно работать с ними. Для удобства маркировка наносится с трех сторон упаковки. На первый взгляд, с точки зрения выгодности по цене, упаковки для фотокомнат представляют собой наиболее экономичное решение, поскольку цена на такую пленку самая низкая. И всё-таки нужно учитывать при этом расходы на подготовку пленки, например, в фотокомнате, и расходы на повторные снимки. Кроме этого, возникают дополнительные расходы на кассеты и экраны. Результат таких расчётов, конечно, зависит от конкретных условий. Наиболее распространенными являются форматы 30х40 см или 24х30 см, однако есть и меньшего размера (шириной от 6 см и длиной от 12 см).

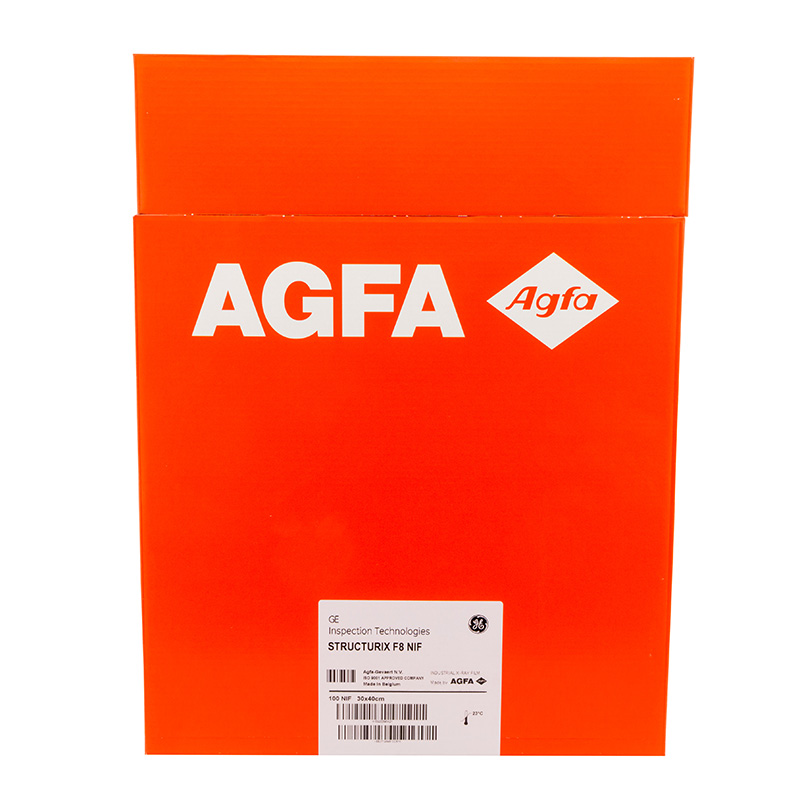

1.1. Упаковка NIF (NON INTERLEAVED FILMS - БЕЗ КОНВЕРТА)

Этот тип упаковки - самый дешёвый. Конечно, при этом качество самой пленки соответствует качеству пленки, поставляемой в вакуумных упаковках. Пленки упаковываются по 100 листов в полиэтиленовом пакете и картонной коробке. Полиэтиленовые пакеты позволяют избежать повреждений при извлечении пленки.

1.2. Упаковка FW (FOLDER WRAPPED - В БУМАЖНОМ ПАКЕТЕ)

Каждая пленка защищена бумажным пакетом для того, чтобы избежать ошибок при подготовке в фотокомнате. Бумажный конверт также может использоваться для упрощения хранения пленок и защиты их после использования. Кроме того, этот тип упаковки предназначен для регионов с высокой относительной влажностью и температурой, поскольку в данном случае исключается склеивание пленок друг с другом. Пленка FW упаковывается в общую коробку по 100 листов. Внешняя упаковка представляет собой надёжную коробку со светонепроницаемой крышкой.

2. Практичная светонепроницаемая упаковка VACUPAC

Пленки в светонепроницаемой упаковке имеют удобную маркировку. "РЬ" означает, что пленка помещена между свинцовыми экранами толщиной 0,027 мм. Центр конверта помечен крестом для более удобного размещения пленки. Эти листы вставляются в жёсткую картонную коробку, из которой их очень легко достать. Специальные упаковки для рулонных пленок также очень удобны в применении. Рулонные пленки шириной 10 см поставляются намотанными на катушки. РЬ Vacupac идеален при работе с энергиями больше 100 кВ. Конверт VacuPac может накладываться на контролируемый объект любой стороной. Благодаря эффекту "easy-peel" (легко снимаема) упаковка открывается одним движением. AGFA упаковывает свои пленки на самых современных машинах. Упаковка Pb Vacupac является самой лучшей из светонепроницаемых упаковок. Рентгеновские пленки AGFA со свинцовыми экранами стандартной толщины 0,027 мм при вакуумной упаковке полностью защищены от света, проникновения воздуха и влаги. Это достигается с помощью специального материала, используемого в космических технологиях.

3. Светонепроницаемая упаковка для рулонной пленки ROLLPAC

Проводите ли Вы контроль трубопроводов, сосудов давления, самолетов, труб или танков-хранилищ, используя рулонную пленку, Вы сами определяете нужную длину пленки и можете делать панорамные снимки кольцевого шва с помощью одного отреза пленки. Применение кассет при работе с рулонной пленкой Rollpac излишне. Система edge to edge гарантирует, что Rollpac может быть уложена даже в самые труднодоступные места. Обычно Rollpac накладывается на контролируемый объект и закрепляется клейкой лентой. Идентификацию снимка по расположению его на объекте контроля при такой технике просвечивания требуется проводить только один раз, что позволяет экономить время. Упаковка Rollpac поставляется в практичной коробке. Конверт Rollpac открывается быстро и легко. Пленка сама используется "как нож", при этом нужно одной рукой закрепить на столе чистую сторону конверта вместе с нижним свинцовым экраном и пленкой, а другой рукой потянуть наверх маркированную часть конверта вместе с верхним свинцовым экраном. Таким образом пленка очень легко вынимается из упаковки. Упаковки Rollpac больших форматов (>10 см) имеют отрывную полоску на каждой стороне конверта.



Химические реактивы для обработки пленки AGFA NDT:

Вид обработки

Наименование

Комплект поставки

Расход

Ручная

Проявитель G 128
Фиксаж G 328

Канистра 5л, 25 л готового раствора

1 л. / 1 кв.м.

Машинная

Проявитель G 135
Фиксаж G 335

40 литров готового раствора

0,8 л. / 1 кв.м.
1,2 л. / 1 кв.м.

Машинная

Стартер G 135-S

Канистра 1 л

1 л. / 80 л. прояв.





Рентгеновская пленка  AGFA поставляется следующих размеров:

Рентгеновская пленка  AGFA (форматная плёнка упакована по 100 листов)

FW - листы плёнки проложены бумагой

6 x 24

D7

10 x 24

D4, D7

10 x 24

D5

10 x 40

D4, D5, D7, D8

10 x 48

D5

10 x 48

D2, D4, D7, D8

10 x 72

D5, D7

18 x 24

D4, D7

24 x 30

D4, D7

30 x 40

D2, D3, D8

30 x 40

D4, D5

30 x 40

D7

NIF - листы плёнки не проложены бумагой

30 х 40

D4, D5, D7

30 x 40

D8

30 x 40

F8

24 х 30

D5

24 х 30

D7

Pb ETE - листы плёнки с экраном Pb

18 x 24

D7

24 x 30

D7

Pb Vacupac - вакуумная упаковка с экраном Pb

6 x 24

D4, D5, D7

6 x 40

D7

6 x 48

D4, D7

9 x 12

D4, D7

10 x 24

D4, D5, D7

10 x 40

D4, D7

10 x 48

D4, D5, D7

30 x 40

D4, D5, D7

DW Rp - плёнка в рулоне, проложена бумагой

70мм  х  90 м

D4,D7

100мм  х 90м

D4, D7

Pb Rollpac - плёнка в рулоне с экраном Pb

35мм х 90м

D4

70мм х 90м

D4, D7

100мм  х 90м

D7



УСЛОВИЯ ОСВЕЩЕНИЯ ПРИ ХИМИКО-ФОТОГРАФИЧЕСКОЙ ОБРАБОТКЕ

Химико-фотографическая обработка радиографических пленок должна осуществляться в условиях неактиничного освещения, λ>520 нм, оливково-зеленый светофилтр (Agfa G7) или красный светофильтр (Agfa R1) или светодиодное освещение λ=590/λ=660 нм.



УСЛОВИЯ ХРАНЕНИЯ ПЛЕНКИ

Обработка и хранение рентгенпленки является важным аспектом радиографического процесса. Прежде всего, складские помещения для неэкспонированных пленок должны находиться в удалении от места проведения просвечивания и источников излучения. Коробки с пленкой должны храниться на ребре, вдали от химреактивов. Оптимальная температура хранения - от 4,4 oС до 23,8oС; относительная влажность воздуха 30-50%; радиоактивный фон <90nGy/h. Высокая температура ускоряет физико-химические процессы в эмульсии, поэтому пленки должны храниться в прохладном месте (при рекомендуемых выше температурах). При температуре хранения ниже 40С (в отличие от воздействия повышенной температуры) никаких необратимых изменений сенситометрических параметров не происходит. Однако после содержания фотопленки при пониженных температурах, коробки с пленкой следует вскрывать только после ее отогревания до рабочего диапазона температур (от 4,4 oС до 23,8oС). В противном случае, возможна конденсация влаги на фотослое, что может привести к изменению его однородности и склеиванию фотопленки.

Общие правила по хранению пленок:

  1. Избегайте хранить плёнки в атмосфере, содержащей химические примеси.
  2. Избегайте резких перепадов температуры и влажности.
  3. Храните плёнки при температуре от 4,4 до 23,8°С и относительной влажности от 30 до 50%.
  4. Допускается кратковременное повышение температуры до 32°С, а относительная влажность не должна превышать 50%.
  5. Во избежание загрязнения храните каждую рентгенограмму в упаковочном конверте. Можно хранить несколько рентгенограмм в одном конверте, если между ними проложены слои бумаги.
  6. Никогда не храните рентгенограммы при ярком освещении или под прямыми солнечными лучами.
  7. Избегайте складирования большого количества рентгенограмм стопкой.



СОХРАННОСТЬ ИЗОБРАЖЕНИЙ И ХРАНЕНИЕ РЕНТГЕНОГРАММ

На сохранность промышленных рентгенограмм влияют два фактора. Первый — это уровень остаточного тиосульфата в плёнке после обработки. Этот уровень легко определяется с помощью простого теста. Вторым фактором являются условия хранения. Если планируется особое время хранения плёнки, она должна быть тщательно зафиксирована и хорошо промыта, чтобы уровень остаточного тиосульфата не превышал допустимого значения, и при этом необходимо строго следовать всем рекомендациям по хранению плёнки.
