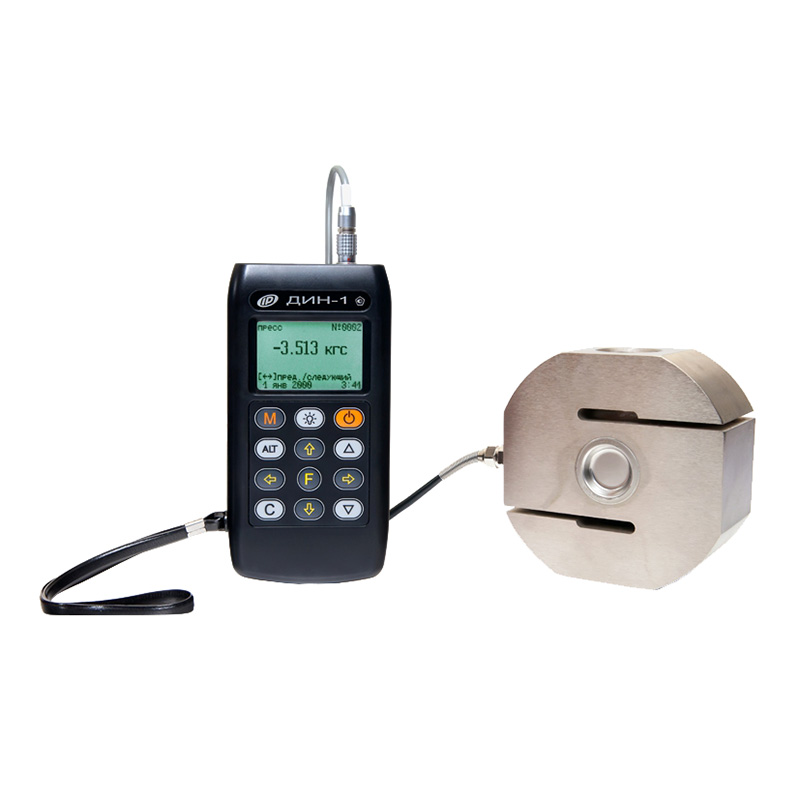

Динамометр ДИН-1

87 000 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 12 месяцев

Для точного контроля силы сжатия/растяжения используйте динамометр ДИН-1. Это современный инструмент, отличающийся высокой производительностью. Активно используется при регистрации разных силовых нагрузок, задействуется при проведении калибровочных, а также поверочных работ. Отличное измерительное средство для современного пользователя. Отметим, что возможно приобретение разных модификаций: ДИН-1У, ДИН-1Р, ДИН-1С. В основе работы устройства лежит деформация специального упругого элемента, которая происходит вследствие приложения определенной нагрузки. На упругом элементе имеется тензорезисторный мост, который подвергается разбалансу при приложении нагрузки. Данный эффект оперативно фиксируется, вследствие чего электрический сигнал незамедлительно поступает в электронный блок и подвергается цифровому преобразованию. После обработки полученное значение становится доступным для пользователя. Важнейшими элементами конструкции являются электронный блок и специальный силоизмерительный датчик. Рассмотрим подробнее электронный блок. На его передней панели располагается большая клавиатура, графический индикатор. Устройство оснащено несколькими полезными разъемами, служащими для подключения к ПК, зарядки аккумуляторов и т.д.

Динамометр ДИН-1 может эксплуатироваться в различных режимах работы. При включении инструмент автоматически переходит в главное меню. Удобные клавиши помогут пользователю выставить подходящие настройки и задать необходимые параметры неразрушающего контроля. Обратите внимание на имеющиеся подменю. Например, “Просмотр”, “Ресурс памяти”, “Сервис” и т.д. Динамометр ДИН-1 оснащен объемной встроенной памятью, позволяющей сохранять большое число результатов измерения. В дальнейшем они могут быть просмотрены специалистом в любое удобное время.

Динамометр ДИН-1 предназначен для измерения и регистрации динамической и статической силы сжатия и растяжения в различных приложениях. Также может осуществляться контроль работы и регистрация нагрузок различного силового оборудования, кКалибровка или поверка различных силоизмерительных приборов, в т.ч. прессов, разрывных машин и т.п. С высокой эффективностью может осуществляться метрологическое обеспечение поверочных и калибровочных работ метрологическими службами и калибровочными лабораториями предприятий, центрами стандартизации и метрологии.

Преимущества и варианты исполнения

  • Регистрация динамических процессов нагружения с частотой оцифровки до 46 кГц
  • Высокоточный измерительный тракт
  • Поддержание широкой номенклатуры датчиков силы и диапазонов измерения. Возможность, по заказу, комплектации прибора датчиком конкретного производителя с заданными характеристиками
  • Программная настройка диапазона измерений под любой тип датчика силы (растяжения / сжатия)
  • Оперативно поставляются следующие варианты исполнения прибора:
  1. ДИН-1У (5, 10, 20, 50, 100 кН) - с универсальным датчиком силы растяжения и сжатия 
  2. ДИН-1Р (5, 10, 20, 50, 100 кН) - с датчиком силы растяжения 
  3. ДИН-1С (5, 10, 20, 50, 100 кН) - с датчиком силы сжатия 
  • Сервисная компьютерная программа
  • Силоизмерительные датчики различных видов ведущих мировых производителей (по спецзаказу)
  • USB интерфейс, аккумуляторное питание, встроенное зарядное устройство
  • Разъем фирмы LEMO (изображен на фото, опция)
    Внимание! В стандартном исполнении используется разъем РШ2Н-1-1

Основные функции

  • Измерение силы растяжения и/или сжатия
  • Регистрация динамических и статических процессов, в т.ч. при нагружении и разгрузке силовых устройств
  • Определение экстремальных нагрузок
  • Отображение информации на графическом дисплее с подсветкой
  • Установка параметров и режимов работы через систему меню
  • Русский и английский язык меню и текстовых сообщений
  • Разъем USB для работы с компьютером и заряда аккумуляторов
  • Программируемое автоматическое отключение прибора при перерывах в работе

Сервисная компьютерная программа

  • Считывание результатов и процессов из памяти прибора
  • Документирование и архивация результатов испытаний
  • Трансляция данных в Excel, текстовый и звуковой формат

Состав базовых комплектов ДИН:

  • Электронный блок, чехол
  • Датчик силы (диапазон датчика оговаривается при заказе), существует 3 варианта исполнения:
  •  – ДИН-1У - универсальная (растяжение + сжатие)
  •  – ДИН-1Р - растяжение
  •  – ДИН-1С - сжатие
  • Аккумуляторы, блок питания
  • Сервисная программа на CD, кабель USB
  • Руководство по эксплуатации
  • Сумка
  • Свидетельство о Госповерке / калибровке

Дополнительная комплектация:

  • Датчик силы заказной
  • Специальные приспособления заказные
  • Разъем фирмы LEMO



ДИН-1У

ДИН-1Р/1С

Пределы измерений, кН





  - верхние пределы шкалы

1,0...2000*

1,0...2000*

  - нижние пределы шкалы

0,1...200*

0,1...200*

Пределы погрешности измерения силы, %

±0,3

±0,3

Количество каналов измерения

1...16

1...16

Ресурс памяти

1 Мб

до 8 Гб

Потребление, Вт

0,05

0,05

Габаритные размеры электронного блока, мм

150х76х27

150х76х27

Масса электронного блока, кг

0,15

0,15

Максимальная частота регистрации, Гц

10

* - поверяемый диапазон до 100 кН

  • Прибор внесен в Государственный реестр СИ РФ под №45146-10
