Ультразвуковой дефектоскоп А1220 АНКЕР для контроля анкерных болтов

265 000 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 12 месяцев

Для профессионального контроля анкерных болтов отлично подойдет дефектоскоп А1220 АНКЕР. Этот измерительный инструмент в основном используется для контроля и исследований анкерных болтов, диаметр которых должен составлять от 24 до 36 мм. С помощью болтов такого типа чаще всего крепятся опоры в контактных сетях или же болты такого диаметра используются для закрепления прожекторных матч.

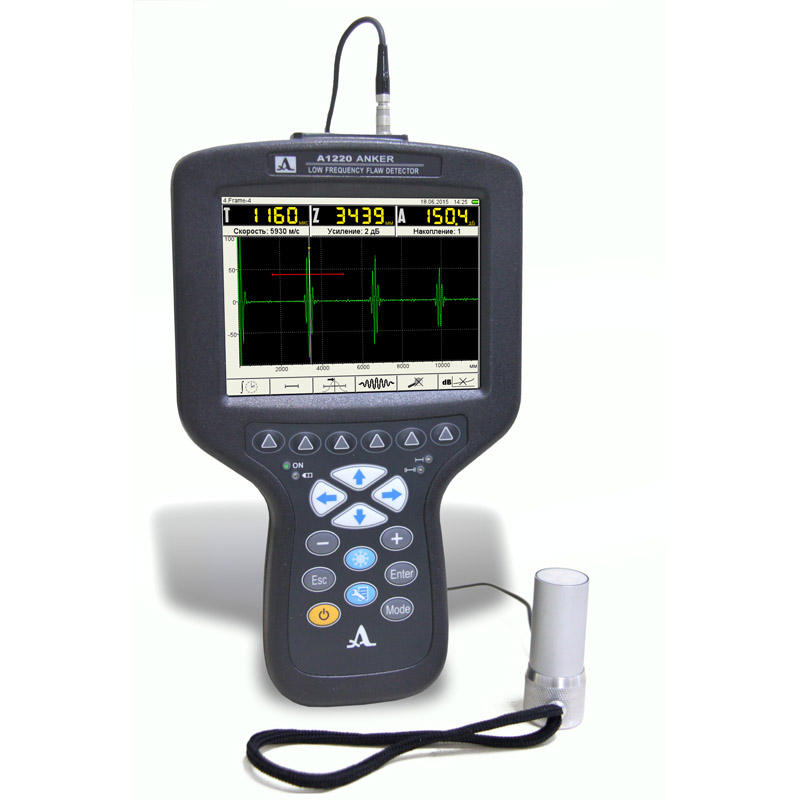

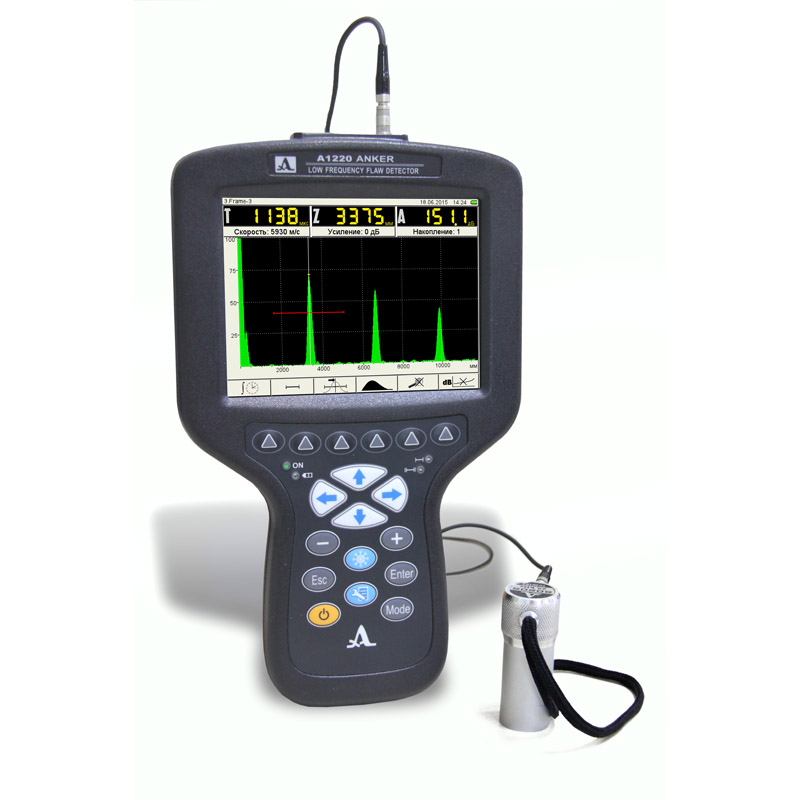

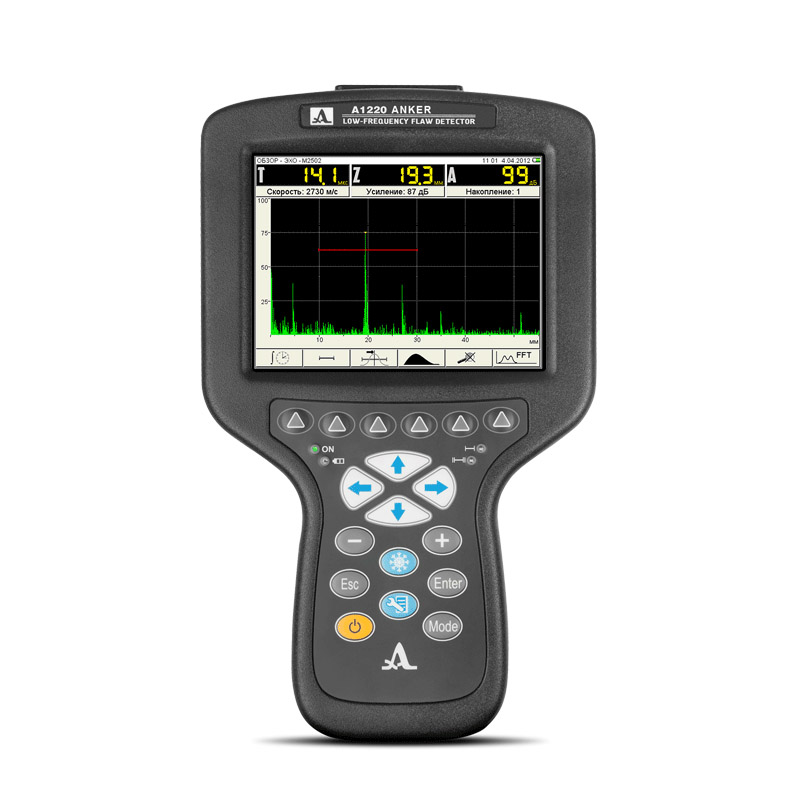

А1220 АНКЕР включает в себя два основных компонента. Во-первых, это электронный блок, с помощью которого и производится управление прибором. Важно отметить, что блок оснащен дисплеем, на котором всегда можно посмотреть результаты измерений. Во-вторых, в состав прибора входит низкочастотный ультразвуковой преобразователь сигнала. Этот прибор становится источником продольных волн, которые направляются внутрь анкерных болтов. Стоит отдельно отметить, что преобразователь имеет очень широкую полосу пропускания, что позволяет ему работать с объектами различной плотности и геометрии. Эта возможность достигается достаточно большим диапазоном, в котором можно настраивать скорость ультразвуковых волн. Этот диапазон скоростей составляет от 1000 до 9999 м/с.

Также еще одним важнейшим преимуществом дефектоскопа является способность выполнять диагностику болтов длиной до 3.5 м, у которых на поверхность выступает всего одна торцевая сторона. Эта возможность достигается благодаря самому методу ультразвукового анализа, применяемого в А1220 АНКЕР. Кроме двух основных составляющих, в стандартный комплект поставки дефектоскопа входит комплект элементов питания — батарейки типа AA Alkaline, два кабеля связи, один из которых предназначается для передачи данных на персональный компьютер. Также вместе с прибором поставляется кейс для переноски и документация и специализированное ПО для работы с устройством.

Дефектоскоп А1220 АНКЕР предназначен для диагностики анкерных болтов диаметром 24 - 36 мм фундаментов металлических опор контактной сети. Он может быть использован также для оценки состояния анкерных болтов фундаментов металлических прожекторных мачт.

Дефектоскоп А1220 Анкер позволяет проводить диагностику анкерных болтов фундаментов без откопки при доступе только к верхней торцевой поверхности болтов, диагностику цельных анкерных болтов длиной до 3,5 м. При составных анкерных болтах прибор позволяет проводить диагностику только верхнего участка анкерного болта до места его сварки с арматурным стержнем. Прибор А1220 АНКЕР можно также использовать для контроля протяженных объектов контроля ОК (труб, прутков, стержней, листов и т.п.) волноводным методом. Контроль ведется с торцевой поверхности объекта.

Состав дефектоскопа

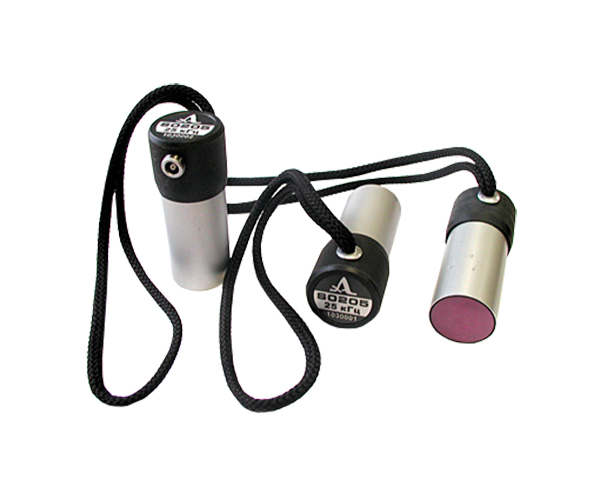

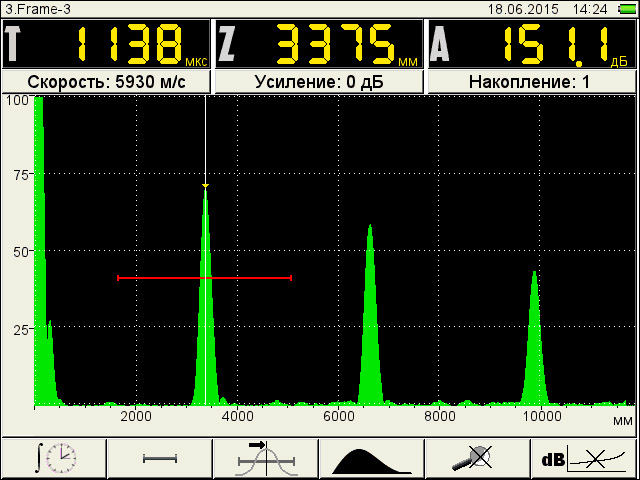

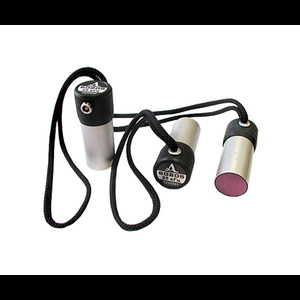

Дефектоскоп А1220 Анкер состоит из электронного блока с экраном, на котором отображаются результаты контроля в виде А-скана, и низкочастотногоультразвукового преобразователя (ПЭП) продольных волн S0205. Данный преобразователь является одиночным, низкочастотным, широкополосным (относительная полоса пропускания не менее 100%), прямым пьезоэлектрическим преобразователем (ПЭП) с жидкостным типом акустического контакта. Он имеет центральную рабочую частоту 25 кГц.

Отличительной особенностью этого ПЭП является малый уровень собственных реверберационных акустических шумов, короткий (1,5 - 2 периода) излучаемый акустический импульс и высокая энергетическая эффективность.

Низкочастотный дефектоскоп А1220 АНКЕР работает по принципу эхо-сигнала, при котором состояние болта оценивается по наличию и качеству отраженного от противоположного торца болта ультразвукового сигнала при его продольном прозвучивании.



Базовый комплект поставки ультразвукового дефектоскопа А1220 Анкер

А1220 АНКЕР - электронный блок дефектоскопа с батарейным питанием

Комплект батарей (6 шт.) AA Alkaline 2,6 Ач

Преобразователь S0205 0.025A0D25CL

Компакт-диск с документацией и ПО для А1220 МОНОЛИТ, А1220 АНКЕР

Кабель LEMO-LEMO одинарный 1,2 м

Чехол для А1212 МАСТЕР, А1220 МОНОЛИТ,
А1220 АНКЕР, А1270, АКР1224

Кабель связи по USB

Жесткий кейс для дефектоскопов



Дефектоскоп А1220 АНКЕР совместим с преобразователями:

  • S0205 0.025A0D25CL;
  • S0206 0.05A0D25CL;
  • S0208 0.1A0D25CL.

Программное обеспечение к дефектоскопу А1220 Анкер: Introvisor 2.

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Параметр

Значение

Максимальная длина цельного анкерного болта

3,5 м

Число записываемых одиночных, недетектированных А-сканов

200

Диапазон настроек скорости ультразвука

1000÷9999 м/с

Питание

6 батарей АА

Время непрерывной работы (с подсветкой)

15 (12) часов

Диапазон рабочих температур

-10°C÷+45°C

Габаритные размеры электронного блока

245 х 120 х 40 мм

Масса электронного блока с элементами питания

650 г

Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Дефектоскоп А1220 АНКЕР внесен в Государственный реестр РФ.
