Анализатор коррозионной активности грунта комплексный АКАГ
Современный анализатор для контроля коррозионной активности АКАГ позволяет провести оперативную количественную и качественную оценку коррозионной опасности грунта в местах проложения подземных коммуникаций. Устройство контролирует удельное сопротивление грунта и целый ряд дополнительных характеристик. Важно, что для решения всех этих задач применяется всего один анализатор, представленный на данной странице нашего сайта. Он имеет широкий диапазон измерений, может использоваться в разных условиях эксплуатации, включая неблагоприятные. Большинство операций устройством выполняется автоматически, что делает его еще более привлекательным для пользователя. Поученные данные также автоматически сохраняются в энергонезависимой памяти, после чего пользователь может их при необходимости просмотреть, редактировать и обработать на персональном компьютере. В соответствии с пользовательским руководством, данная модель предназначена в первую очередь для эксплуатации в лабораторных условиях. В комплект поставки кроме самого анализатора входят стальные и медные электроды разного назначения, штекеры, эквиваленты нагрузки, блок питания, футляр для безопасной транспортировки на самые дальние расстояния.

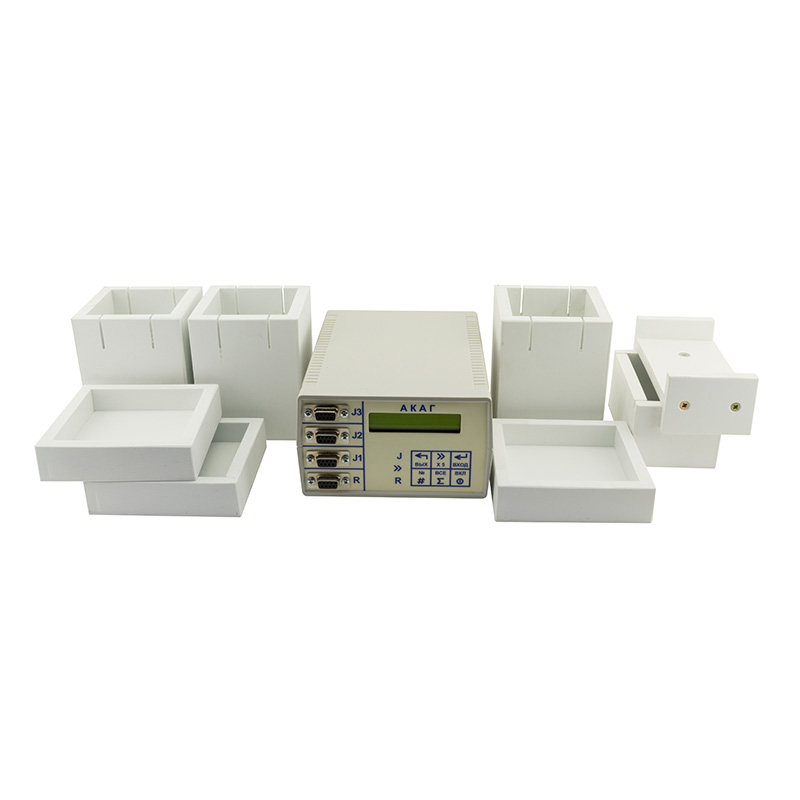

АКАГ размещен в прямоугольном корпусе, изготовленном из высокопрочного пластика. Передняя панель имеет символьный индикатор, панель кнопок для включения и выключения, а также управления работой, несколько гнезд для подключения ячеек. Пользователь также может найти кнопки для задания и переключения режимов, начала измерения и получения среднего значения для нескольких измерений и т.д. Простое управление посредством нажатия понятных и удобных кнопок сделает работу специалиста еще более комфортной.
Анализатор коррозионной активности грунта АКАГ - это прибор для измерения величины удельного сопротивления грунта и средней плотности катодного тока (по ГОСТ 9.602-89).
Анализатор АКАГ может применяться для работы как в полевых, так и в лабораторных условиях. Процесс измерения ведется автоматически. Результаты последних измерений автоматически сохраняются в энергонезависимой памяти прибора.
Анализатор коррозионной активности грунта АКАГ предназначен для качественной и количественной оценки коррозионной агрессивности грунта по отношению к стали в местах укладки подземных сооружений, в частности стальных трубопроводов, в соответствии с ГОСТ 9.602-89 и ГОСТ 9.602-2005 «Сооружения подземные и общие требования к защите от коррозии», инструкции по защите городских подземных трубопроводов от коррозии РД 153-39.4-091-01.
Анализатор предназначен для работы в полевых и лабораторных условиях. Выполнение всех измерительных процедур анализа прибором осуществляется автоматически. Диапазон рабочих температур прибора от +5 до +45 ºС. Анализатор АКАГ определяет удельное сопротивление грунта и плотность тока катодной защиты углеродистой и низколегированной стали на основании анализа образцов грунта.
- Диапазон измерения удельного сопротивления грунта, Ом*м: 10-200
- Приведенная погрешность определения удельного сопротивления грунта, %,не более: 2
- Продолжительность анализа удельного сопротивления грунта, с, не более: 40
- Диапазон определения плотности катодного тока, мА/м2: 20-250
- Относительная погрешность определения катодного тока, %, не более: 5
- Входное сопротивление измерительных входов прибора, МОм, не менее: 10
- Продолжительность анализа плотности катодного тока без учета предварительной выдержки электрода сравнения, мин, не более: 45
- Питание прибора - от четырех элементов питания форм-фактора С (343), либо от внешнего источника постоянного тока напряжением от 5 до 25 В и с током нагрузки не менее: 100mA
- Средняя мощность, потребляемая прибором, мВт, не более: 250
- Время непрерывной работы от свежего комплекта батарей не менее, час: 50
- Габаритные размеры прибора, мм: 135х80х200
- Масса прибора, кг, не более: 0.4
- Габаритные размеры контейнера электродных ячеек, мм, не более: 330х130х120
- Масса контейнера электродных ячеек, кг, не более: 1.5
- Объем каждой из четырех измерительных ячеек, дм3: 0.49
