Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001

62 400 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 18 месяцев

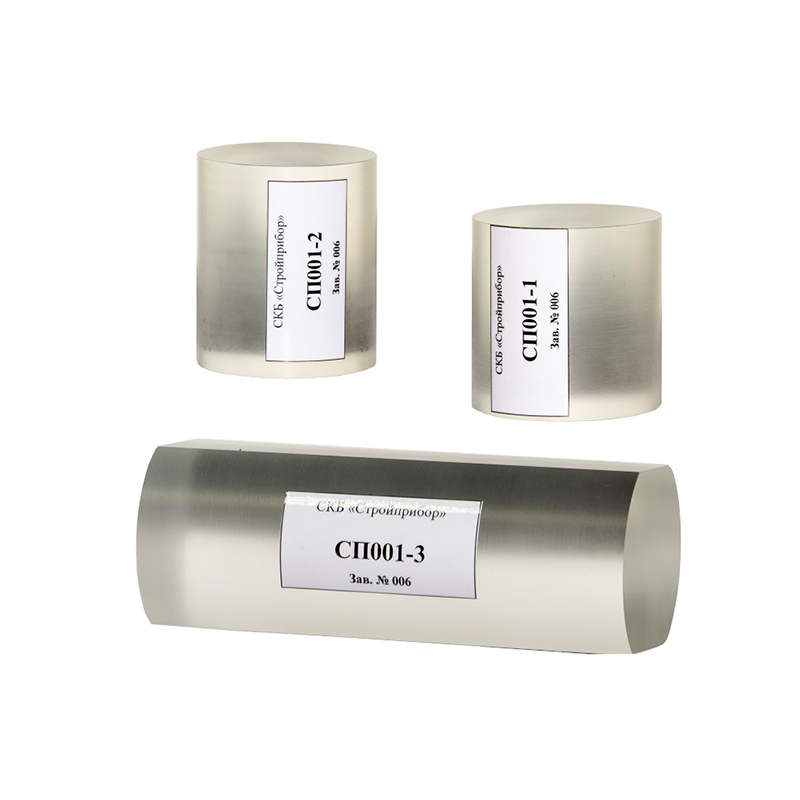

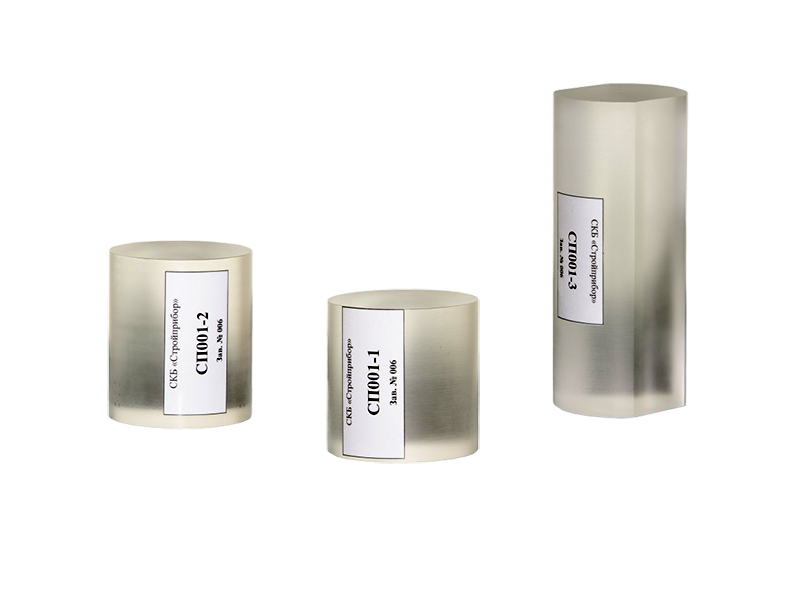

Эталонные образцы СП001 предназначены для проведения поверочных мероприятий УЗ дефектоскопов, схожих по принципу действия с устройством УКС-МГ4. Они применяются для определения диапазона толщины, а также других характеристик УЗ волн (время и скорость распространения). Данное оборудование состоит из трех образцов, различающихся, прежде всего номинальным значением толщины (60 мм, 70 мм, 140 мм), а также габаритными размерами и массой.

Комплект эталонных мер СП001 должен проходить обязательную поверку по истечении 2 лет со дня эксплуатации. Поверочное мероприятие состоит из нескольких этапов: внешний осмотр, определение действительности значений толщины образцов, определение отклонений от параллельности и линейности торцевых поверхностей образцов, определение скорости распространения ультразвуковых волн в образцах комплекта. Если один из этапов показывает отрицательные результаты, то такие эталонные образцы не подлежат дальнейшей поверке и утилизируются. При достаточном бережном отношении к ним, соблюдая основные правила эксплуатации и ухода за ними, срок службы эталонных образцов может составлять несколько лет. Вся подробная информация о поверочных мероприятиях данных образцов, правил эксплуатации и ухода за ними отражена в паспорте, входящем в комплект поставки данного оборудования.

На данное изделие распространяется гарантия завода-изготовителя 18 месяцев. Эталонные образцы СП001 применяются для проведения поверочных мероприятий дефектоскопов, принцип действия которых основан на скорости распространения ультразвуковых волн и приобретаются в основном в комплекте с данным дефектоскопом для обеспечения его точной работы в процессе эксплуатации.

Комплекты образцов толщины и скорости распространения ультразвуковых волн СП001 предназначены для поверки и настройки приборов ультразвуковых УКС-МГ4, а также для проверки следующих их характеристик:
– диапазона измерений толщины;
– пределов допускаемой основной абсолютной погрешности измерений толщины;
– диапазона измерений интервалов времени распространения ультразвуковых волн;
– пределов допускаемой основной абсолютной погрешности измерений интервалов времени распространения ультразвука;
– диапазона измерений скорости распространения ультразвуковых волн;
– пределов допускаемой основной абсолютной погрешности измерений скорости распространения ультразвука.

  • Комплект образцов (СП001-1, СП001-2, СП001-3);
  • упаковочный кейс;
  • паспорт с методикой поверки.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Метрологические и технические характеристики

СП001-1

СП001-2

СП001-3

Номинальное значение толщины, мм

60

70

140

Пределы допускаемых отклонений толщины,мм

± 0,5

± 0,5

± 0,5

Пределы допускаемых отклонений от плоскостности торцевых
поверхностей, мм

± 0,05

± 0,05

± 0,05

Пределы допускаемых отклонений от параллельности торцевых
поверхностей, мм

± 0,05

± 0,05

± 0,05

Номинальное значение скорости продольной волны, м/с

2740

2740

2740

Пределы допускаемой основной абсолютной погрешности
скорости распространения продольной волны, м/с

± 40

± 40

± 40

 Габаритные размеры, мм

Ø60х60

Ø60х70

140х60х50

 Масса, г

200

235

450

Утвержден тип средства измерения. Внесен в Госреестр РФ под № 38170-08.
