Прибор для контроля прочности сцепления ПСО-ХМГ4С, ПСО-ХМГ4А, ПСО-ХМГ4АД, ПСО-ХМГ4К (ГДЕ Х – ДИАПАЗОН НАГРУЗОК, КН)

72 000 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия, Украина, Беларусь, Казахстан
Гарантия: 18 месяцев

Измерители адгезии, представленные серией приборов ПСО, разработанных отечественным производителем, помогут оценить прочность сцепления штукатурки, защитных покрытий, лакокрасочных покрытий, керамической плитки с основанием. Спектр применения таких приборов достаточно велик, что делает их универсальными и полезными в особенности для строителей на строительных площадках. Устройства могут быть использованы для измерения прочности сцепления кирпичей в кладке и решения многих других сопутствующих задач. Характеристики в ходе процесса выводятся на электронный индикатор. Среди преимуществ работы можно выделить бесперебойную работу в широком диапазоне температур, минимальные погрешности, высокую точность, простоту в эксплуатации.

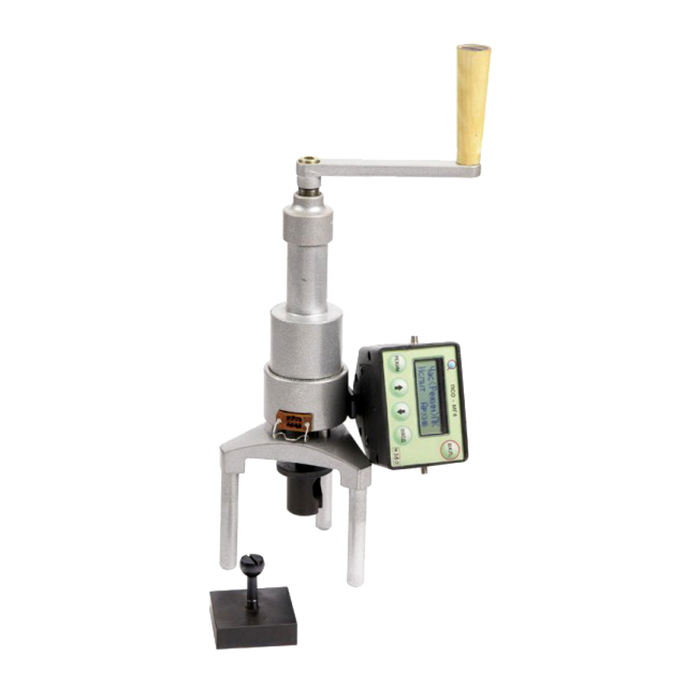

Приборы ПСО с конструктивной точки зрения состоят из силовозбудителя, прочного электронного блока, имеющего жидкокристаллический экран и клавиатуру, и опорной плиты. В стандартный комплект поставки уже включены соединительные кабели, диски, кабели для связи с персональными компьютерами, диски с программным обеспечением. Прибор поставляется заказчику уже упакованным в тару, что снижает вероятность получения им повреждений при транспортировке. В основе работы лежит принцип измерения силы, которая прикладывается к исследуемому образцу. Нагружение силовозбудителя ведет к срабатыванию тензометрического датчика, который генерирует электрический сигнал, пропорциональный по величине нагрузке. Этот сигнал фиксируется электронным блоком, преобразовывается в силу и выводится на экран. В стандартную поставку обязательно входит пользовательское руководство, с которым необходимо ознакомиться до начала работы. Дополнительная информация в карточке товара на соответствующих вкладках.

Приборы ПСО-ХМГ4СПСО-ХМГ4АПСО-ХМГ4АД предназначены для контроля прочности сцепления керамической плитки, фактурных покрытий, штукатурки, защитных, лакокрасочных покрытий с основанием методом нормального отрыва стальных дисков (пластин) по ГОСТ 28089, 28574 и др., а также для определения усилия вырыва анкерных болтов и тарельчатых дюбелей.

Область применения приборов – определение прочности сцепления облицовочных и защитных покрытий с основанием и усилия вырыва крепежных элементов на объектах строительства, предприятиях стройиндустрии, при обследовании и реконструкции зданий и сооружений.

Отличительной особенностью приборов является электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний. С целью повышения точности и удобства эксплуатации в приборах предусмотрена возможность выбора размеров приклеиваемых стальных дисков (пластин) с клавиатуры приборов, при этом обеспечивается автоматическое вычисление прочности сцепления по результатам нагружения (отрыва стального диска).

Приборы ПСО-ХМГ4К предназначены для испытания прочности сцепления кирпича, природных и искусственных камней в кладке стен зданий методом нормального отрыва по ГОСТ 24992-81. Испытания могут проводиться в построечных условиях или на специальных образцах, изготовленных в лабораторных условиях.

Приборы состоят из силовозбудителя, блока электронного и комплекта устройств для захвата кирпича (камней). Приборы индицируют скорость нагружения и текущую нагрузку с автоматической фиксацией усилия отрыва. Предусмотрена возможность выбора площади отрыва и автоматическое вычисление прочности сцепления в кладке стен.

Приборы имеют энергонезависимую память на 100 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер.

Индикация цифровая в кН и МПа.

  • Силовозбудитель с электронным блоком;
  • упаковочный кейс;
  • CD с программным обеспечением;
  • кабель связи с ПК;
  • руководство по эксплуатации.

Дополнительно:

  • вилочный захват, стальной диск (пластина) (для ПСО-МГ4С);
  • вилочный захват для вырыва анкерных устройств (для ПСО-МГ4А и ПСО-МГ4АД);
  •  траверса стросовым захватом (для ПСО-МГ4КЛ).

По спецзаказу: силовая рамка и эталонные динамометры типа ДМР-МГ4 для поверки (калибровки) приборов.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Наименование характеристик

ПСО-МГ4С

ПСО-МГ4А

ПСО-МГ4АД

ПСО-МГ4К

Назначение

Испытание адгезии защитных, облицовочных и др. покрытий с основанием методом нормального отрыва в соответствии с требованиями стандартов на метод.

Испытание анкерных креплений фасадных систем по СТО 44416204-010-2010 ФГУ «ФЦС», химических и др анкеров.

Испытание анкерных креплений фасадных систем по СТО 44416204- 010-2010 ФГУ «ФЦС», химических и др анкеров с измерением перемещения анкера и построением зависимости «Нагрузка-перемещение»

Испытание прочности сцепления в каменной кладке по ГОСТ 24992

Может применяться для испытания анкерных креплений при комплектовании спецзахватами

Может применяться для испытания адгезии защитных, облицовочных и др. покрытий с основанием при комплектовании вилочным захватом и дисками (пластинами)

Диапазон измерений силы, кН

0,05...1
0,1...2,5
0,2...5
0,4...10

0,2...5
0,4...10
0,8...20
1,2...30
2,0...50
4,0...100

0,8...20
1,2...30
2,0...50

Пределы допускаемой относительной погрешности измерения силы, %

±2

Максимальный ход штока рабочего цилиндра, мм

12

Диапазон измерений датчика перемещения, мм

0...12

Пределы допускаемой абсолютной погрешности датчика перемещения, мм

± 0,1

Диапазон индикации скорости нагружения

от 30 до 80 Н/с

от 1 до 25 Н/с

от 0,004 до 0,008 МПа/с

Объем памяти архива, значений

99 для каждого из видов испытаний

Питание, В

6...9,5 (элемент типа «Корунд», 6LR61)

Потребляемый ток, мА

10

Рабочие условия измерений, температура °С

от минус 10 до 40

Габаритные размеры, мм, (ДxШxВ)

170x105x400

170x105x400 (НПИ 5 и 10 кН)
265x170x500 (НПИ 20, 30 и 50 кН)
270x240x580 (НПИ 100 кН)

345x190x520 (НПИ 20кН)
480x200x530 (НПИ 30 и 50 кН)

Масса, кг, не более

2,4

2,6 (НПИ 5 и 10 кН)
3,9 (НПИ 20, 30 и 50 кН)
11,4 (НПИ 100 кН)

8,5 (НПИ 20кН)
15,3 (НПИ 30 и 50 кН)

  • Утвержден тип средства измерения. Внесен в Госреестр РФ под №32173-11.
  • Внесен в Госреестры Казахстана, Украины, Беларуси.
