Ультразвуковой тестер бетона УКС-МГ4, УКС-МГ4С
Данная модель тестера активно используется в целях проверки качества бетона. Используя устройство представленного типа, оператор может проводить качественную диагностику состояния бетонного изделия, выявлять весь спектр имеющихся дефектов. При этом в качестве контролируемого объекта могут выступать не только элементы, выполненные из бетона, но и железобетона. Например, это могут быть многочисленные монолитные конструкции, специальные кирпичи, называемые также силикатными, и другие самые разнообразные твердые изделия.
Принцип работы ультразвукового тестера основан на основных характеристиках ультразвуковых волн, в частности, на времени распространения импульсов ультразвуковой природы. Нужно отметить, что тестеры бетона также нередко называют измерителями прочности бетона.
В соответствии со спецификой своего действия, тестер УКС-МГ4 находит широкое применение в строительстве. Там измеритель представленной модели используется фактически на всех этапах эксплуатации сооружений, включая как строительство объектов, так и сменяющие их этапы ремонта и реконструкции.
Преимуществом УКС-МГ4 можно считать возможность проведения диагностики даже тех объектов, доступ к которым затруднен. Нельзя не отметить повышенное удобство в работе с представленной моделью тестера бетона. Устройство очень компактно, имеет встроенную память, позволяющую сохранять полученные результаты. В последующем их можно передавать на ПК для последующего просмотра и анализа. Используя УКС-МГ4, можно не только находить имеющиеся дефекты, но и определять их основные параметры. Например, глубину трещины.
Отметим, что ультразвуковой тестер УКС-МГ4 внесен в Государственный реестр средств измерений не только РФ, но и многих других государств.
Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания.
При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.
Основные функции приборов:
- измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании;
- определение прочности строительных материалов по установленной градуировочной зависимости;
- оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ;
- возможность установки индивидуальных градуировок для различных видов стройматериалов;
- определение глубины трещин;
- поиск дефектов по аномальному уменьшению скорости распространения ультразвука;
- архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов);
- передача информации, полученной в результате измерений, на ПК.

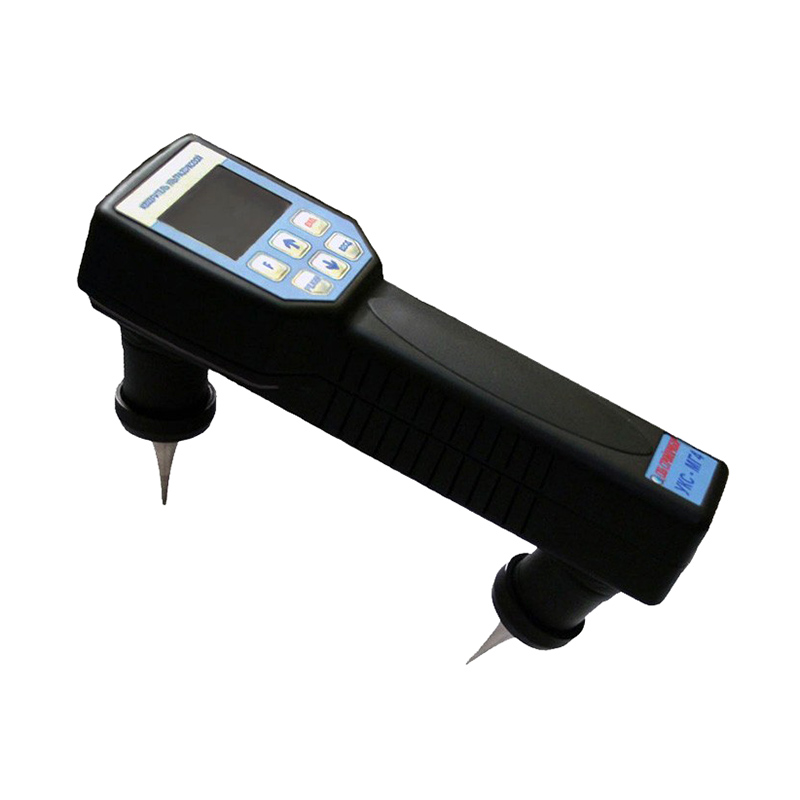

Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.
Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.
Комплектация тестера УКС-МГ4:
- электронно-измерительный блок УКС-МГ4 со встроенным преобразователем для прозвучивания поверхностного типа;
- контрольный образец для проверки корректности измерений;
- кабель для связи с ПК;
- CD с программным обеспечением;
- документ по эксплуатации УКС-МГ4;
- упаковочный кейс для хранения прибора.

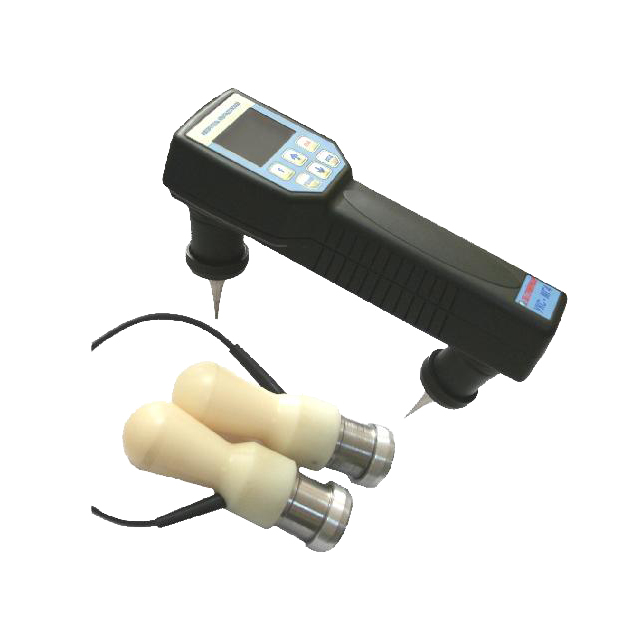

Комплектация тестера УКС-МГ4С:
- электронно-измерительный блок УКС-МГ4С со встроенным преобразователем для прозвучивания поверхностного типа;

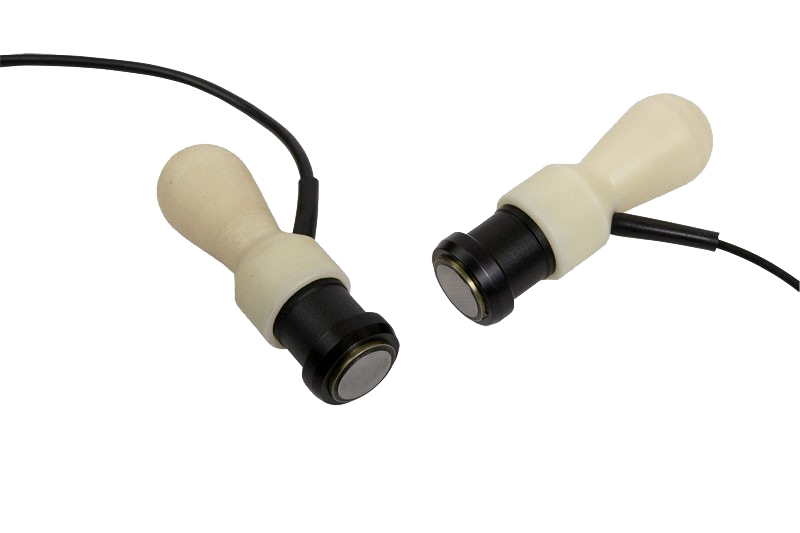

- преобразователь для прозвучивания сквозного типа;
- контрольный образец для проверки корректности измерений;
- кабель для связи с ПК;
- CD с программным обеспечением;
- документ по эксплуатации УКС-МГ4С;
- упаковочный кейс для хранения прибора, ремень;
- литол.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Характеристики |
УКС-МГ4 |
УКС-МГ4С |
Параметры диапазона изменения времени ультразвуковых колебаний |
От 10 до 2 000 мкс |
От 10 до 2 000 мкс |
Характеристика разрешающей способности |
0,1 мкс |
0,1 мкс |
Предельная абсолютная погрешность измерения времени |
± 0,01t+0,1 мкс |
± 0,01t+0,1 мкс |
Параметры амплитуды напряжения возбуждения |
До 600 В |
До 600 В |
Характеристика рабочей частоты колебаний |
70±10 кГц |
70±10 кГц |
Тип питания |
Батареи АА. LR6 (2 штуки), 3В |
Батареи АА. LR6 (2 штуки), 3В |
Размеры электронно-измерительного блока с учетом преобразователей для поверхностного прозвучивания |
230х130х55 мм |
230х130х55 мм |
Масса прибора |
0,5 кг |
0,7 кг |
Прибор внесен в Государственный реестр Российской Федерации под № 38169-08 и реестры Беларуси, Казахстана, Украины.
