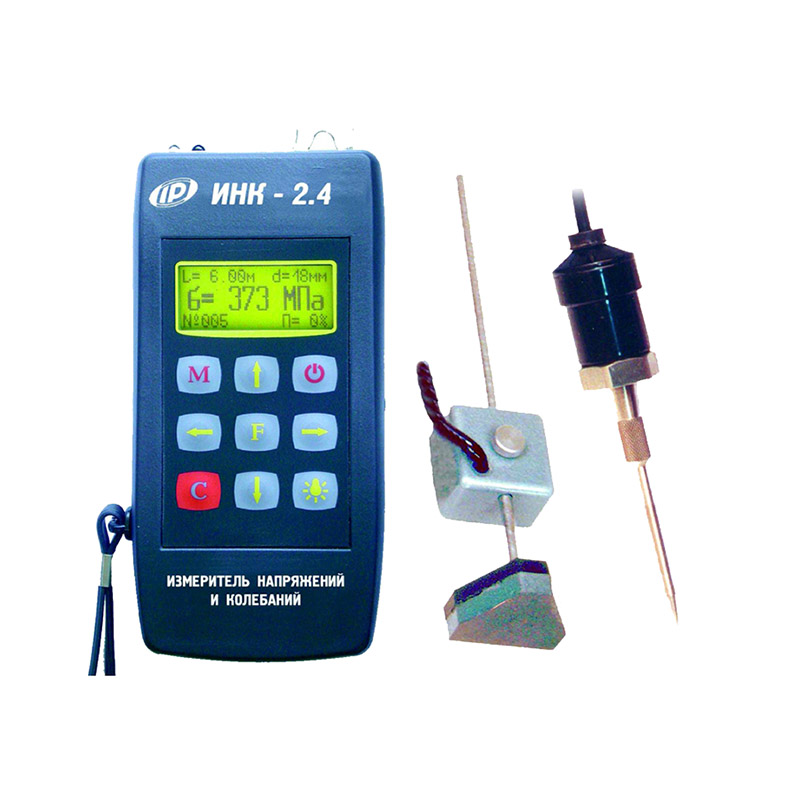

Измеритель напряжений в арматуре ИНК-2.4
К специализированным средствам измерения относится ИНК-2.4. Это сертифицированный прибор, разработанный отечественным производителем, который с легкостью решает сложнейшие задачи. Он предназначен для технологического контроля предварительных напряжений в разного рода арматуре. Имеется дополнительная модификация ИНК-2.4К, которая осуществляет также контроль параметров вибрации. Кроме уже названной арматуры, данный прибор может измерять и другие объекты, например, канаты, растяжки и т.д. При этом необходима жесткая фиксация объекта, а контроль в целом проводится по установленным стандартам. Представленная модификация отличается высокой точностью, хорошей устойчивостью к помехам, возможностью работы с несколькими видами датчиков в зависимости от решаемых задач (малогабаритный дифференциальный и миниатюрный интегральный). Производитель в данный момент выпускает три модификации данной модели, что позволяет каждому заказчику подобрать подходящий для себя вариант.
ИНК-2.4 обеспечивает эффективное и качественное решение сразу двух абсолютно разных задач – измерение натяжения арматуры и диагностика виброплощадок. В ходе работы с инструментом пользователь может легко устанавливать исходные данные, благодаря понятному и развитому функционалу, вычислять как фактические значения искомой величины, так и ее отклонения от заданного параметра. Удобно, что устройство подробным образом отображает все полученные результаты (выводит дату, время, вводные параметры, результат, меню). Текстовые сообщения выводятся не только на русском, но и на английском языке. В общей сложности прибором может быть заархивировано более тысячи полученных значений. Для эффективного взаимодействия с ПК и обмена данными предусмотрен USB-интерфейс.
Назначение:
- ИНК-2.4 предназначен для оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре частотным методом по ГОСТ 22362;
- исполнение ИНК-2.4К дополнительно обеспечивает измерение параметров вибрации виброустановок, применяемых для уплотнения бетонных смесей в производстве железобетонных изделий (опция);
- возможно измерение напряжений в канатах, растяжках и т.п. - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора.
Преимущества и варианты исполнения:
- высокие точность и помехоустойчивость измерительного тракта;
- запатентованные дифференциальный датчик и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех;
- стабильная фиксация датчиков относительно арматурного стержня, исключающая воздействие помех от оператора;
- три вида датчиков частоты с надежной фиксацией:
– малогабаритный дифференциальный датчик ДН-1 - с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры;
– миниатюрный интегральный датчик ДН-2 (массой 5 г.), с магнитным креплением на арматуре (опция);
– телескопический датчик с регулируемым опиранием на поддоны форм (опция);
- выпускается 3 варианта исполнения прибора:
– ИНК-2.4Н версия 1 - измеритель напряжений в арматуре, полная версия: в памяти результатов есть фиксация времени и даты, есть связь с ПК;
– ИНК-2.4Н версия 2 - измеритель напряжений в арматуре, упрощенная версия: в памяти результатов нет привязки ко времени и дате, без связи с ПК;
– ИНК-2.4К - комбинированный измеритель напряжений и виброметр (измерение виброскорости, виброперемещения и частоты), только полная версия: в памяти результатов есть фиксация времени и даты, есть связь с ПК;
- двойное назначение прибора: контроль натяжения арматуры + диагностика виброплощадок (опция, исполнение ИНК-2.4К).
Основные функции:
- установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения;
- автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой;
- вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений);
- измерение среднеквадратического значения виброскорости, амплитуды и частоты колебаний виброустановок (ИНК-2.4К, режим виброметра);
- архивация 1200 результатов и условий измерений;
- отображение информации (результаты, параметры, объект, меню, архив, дата и время) на графическом дисплее с подсветкой;
- русский и английский язык меню и текстовых сообщений;
- USB интерфейс.
Состав базовых комплектов ИНК-2.4:
- электронный блок с чехлом, для заказа доступно несколько вариантов:
– ИНК-2.4Н, версия 1 - измеритель напряжений в арматуре, полная версия: есть фиксация в памяти результатов времени и даты, есть связь с ПК;
– ИНК-2.4Н, версия 2 - измеритель напряжений в арматуре, упрощенная версия: нет фиксации в памяти результатов времени и даты, без связи с ПК;
– ИНК-2.4К - комбинированный измеритель напряжений и виброметр (измерение виброскорости, виброперемещения и частоты), только полная версия: есть фиксация в памяти результатов времени и даты, есть связь с ПК;
- датчик напряжений на магнитной платформе (ДН-1);
- датчик-акселерометр ВД-608А11 для виброметра (только для ИНК-2.4К);
- аккумуляторы, зарядное устройство;
- сервисная программа на CD, кабель USB (кроме ИНК-2.4Н, версия 2);
- руководство по эксплуатации;
- сумка;
- свидетельство о Госповерке.
Дополнительная комплектация:
- миниатюрный контактный датчик для измерения напряжений с магнитным креплением на арматуре (ДН-2).
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазоны измерений напряжений, МПа |
50...2000 |
Диапазон длин / диаметров арматуры |
3...28 м / 3...36 мм |
Диапазон измерения частот, Гц |
5...100 / 5...500* |
Диапазон измерения амплитуд, мм |
0,02...5* |
Диапазон измерения виброскорости, мм/с |
0,1...200* |
Пределы погрешности измерения, %: |
|
- напряжений |
±4 |
- амплитуды и виброскорости |
±6* |
- частоты |
±0,2 |
Габаритные размеры, мм: |
|
- электронного блока |
147x72x27 |
- датчика индуктивного для измерения напряжений |
170x40x40 |
- вибродатчика (для ИНК-2.4К) |
Ø30x37* |
Масса, кг: |
|
- электронного блока |
0,14 |
- датчика индуктивного для измерения напряжений |
0,16 |
- вибродатчика (для ИНК-2.4К) |
0,09* |
* - для ИНК-2.4К в режиме виброметра
- Приборы внесены в Госреестр СИ РФ под №47719-11
- Приборы внесены в реестры СИ Украины, Белоруссии, Казахстана
