Дефектоскоп буронабивных свай ПУЛЬСАР-1.2 ДБС
Такое специфичное устройство, как Пульсар-1.2 в модификации ДБС, предназначено для профессиональной и оперативной диагностики свай. Это средство измерения внесено в государственный реестр сразу нескольких стран, что говорит о его надежности. В ходе неразрушающего контроля реализуется ультразвуковой метод, с помощью которого проверяется однородность бетона, исследуется его сплошность, в том числе в фундаментах, находящихся глубоко под землей. Ультразвуковой сигнал, распространяемый между двумя преобразователями, качественно и оперативно исследует характеристики свай и выявляет скрытые дефекты. Дополнительно к решению основной задачи модель позволяет провести контроль прочности бетона. Функциональные особенности представленной модификации сделают работу специалиста комплексной и завершенной. Все элементы, в том числе и преобразователи, разработанные профессионалами, изготовлены из прочных влагостойких материалов, что гарантирует их высокую надежность при работе в самых сложных условиях. Прибор оперативно вычисляет множество величин, поддерживает два языка – английский и русский, обеспечивает комфортную работу.

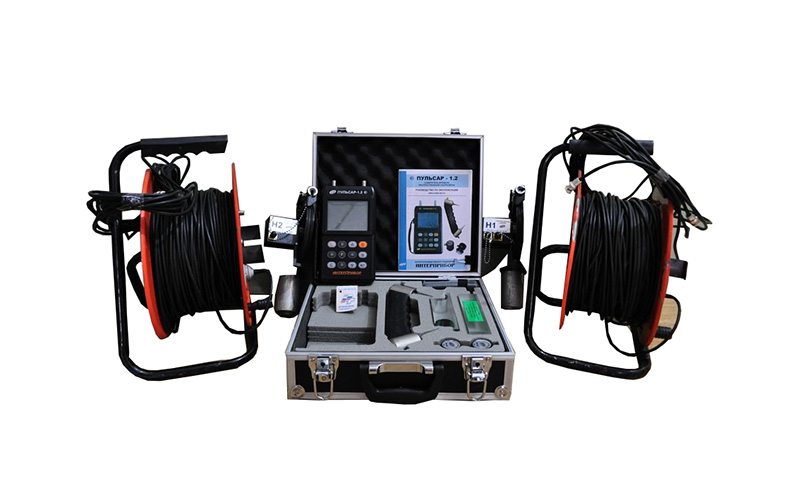

Пульсар-1.2 в исполнении ДБС поставляется в специальном кейсе, где расположены все элементы. Это делает его транспортировку безопасной, защищает от попадания влаги и пыли содержимое набора, предотвращает получение механических повреждений. Дополнительно заказчик получает полный набор технической документации, с помощью которой сможет быстро разобраться в основах работы прибора, правильной его эксплуатации для получения наилучших результатов. При необходимости вы всегда можете обратиться к нашим специалистам, которые окажут грамотную помощь и ответят на все вопросы. Для быстрой связи воспользуйтесь телефонами, указанными на сайте.
Снят с производства
Ультразвуковой прибор ПУЛЬСАР-1.2 предназначен для:
- обнаружения пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций (при технологическом контроле и обследовании объектов);
- контроля прочности и однородности бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов;
- измерения глубины трещин в изделиях, конструкциях и других объектов;
- определения плотности и модуля упругости углеграфитов и стеклопластика;
- определения звукового индекса абразивов и строительной керамики;
- оценки пористости, трещиноватости и анизотропии материалов;
- оценки степени зрелости бетона при монолитном бетонировании;
- оценки затухания УЗК в материалах, изделиях и конструкциях.
Ультразвуковой прибор с визуализацией (дефектоскоп) ПУЛЬСАР-1.2 выполняет функции:
- оцифровка и визуализация А-сигналов и их анализ в режиме осциллографа;
- автоматическая стабилизация и ручная коррекция метки первого вступления;
- измерение времени и скорости УЗК при поверхностном и сквозном прозвучивании с возможностью корректировки по А-сигналу;
- формирование результата по автоматически выполняемой серии 6...10 измерений;
- вычисление прочности, плотности, модуля упругости материалов и звукового индекса материалов;
- определение глубины трещины по "Российскому" и "Английскому" методам;
- базовые и индивидуальные градуировочные характеристики для бетона;
- градуировочные характеристики ЦНИИОМТП для бетонов неизвестного состава;
- возможность установки индивидуальных градуировочных характеристик и названий 30 видов материалов и объектов;
- до 50 тыс. протоколов контроля с А-сигналом, результатами измерений, всеми параметрами и сведениями об объекте контроля;
- русский и английский язык меню и текстовых сообщений;
- USB интерфейс и специализированная сервисная компьютерная программа.
Преимущества ультразвуковых приборов ПУЛЬСАР-1.2:
- некритичность результатов к силе прижатия преобразователей;
- работоспособность на больших базах прозвучивания;
- визуализация принимаемых сигналов (с автоматической и ручной регулировкой усиления), режим осциллографа, оценка затухания УЗК;
- переключаемые диапазоны времени записи сигналов УЗК;
- улучшенное соотношение «сигнал-шум», широкий динамический диапазон;
- универсальные преобразователи на излучение и прием с повышенной отдачей;
- герметичные преобразователи сквозного и поверхностного прозвучивания гидротехнических объектов под водой с разъемами фирмы FISCHER (опция);
- повышенное напряжение возбуждения зондирующих импульсов.
Базовый комплект поставки ультразвукового дефектоскопа ПУЛЬСАР-1.2:
- электронный блок, чехол;
- датчик поверхностного прозвучивания 60 кГц;
- комплект кабелей 1,5м. - 2шт.;
- контрольный образец-призма;
- аккумуляторы, зарядное устройство;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации, сумка;
- свидетельство о Госповерке.
Дополнительные принадлежности к прибору ПУЛЬСАР-1.2:
- преобразователи П111-0.06-И2 (60 кГц) для сквозного прозвучивания - 2 шт.;
- кожаный чехол "Свободные руки";
- комплект метрологического оборудования ИВРУ (ПУЛЬСАР-1.2).
Принадлежности для прибора ПУЛЬСАР под заказ:
- преобразователи 20...500 кГц;
- комплект подводных преобразователей;
- кабели, удлинители.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазоны измерения времени, мкс |
10...100* / 10...3000** / 12000** |
Диапазон измерения скорости, м/с |
1000....10000 |
Пределы погрешности измерения времени, мкс |
±(0,01t + 0,1) |
Пределы погрешности измерения скорости, м/с |
±(0,01v + 10) |
Разрешающая способность, мкс |
0,05 |
Диапазон / шаг регулировки усиления, дБ |
80 / 6 |
Напряжение возбуждения, В |
до 600 |
Рабочие частоты УЗК, кГц |
60±10 / 20...200** |
Объем памяти, Гбайт |
до 8 |
Дисплей LCD, разрешение |
320х240 |
Габаритные размеры электронного блока, мм |
190х110х32 |
Масса электронного блока / датчика, кг |
0,3 / 0,54 |
* - поверяемый диапазон, ** - по спецзаказу
- Сертификат об утверждении типа Ru.C.36.059.A №26335. Внесен в Госреестр средств измерений РФ под №24690-06.
- Внесен в Госреестры СИ Украины, Белоруссии, Казахстана.
