Многоканальные дисплеи с лицевой панелью из нержавеющей стали KIMO ATE 300
Наличие на складе:
уточняйте у менеджера
Производство:
KIMO, Франция
ГосРеестр:
Гарантия:
12 месяцев

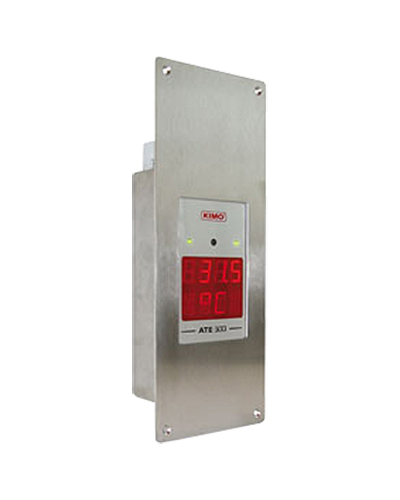

АТЕ 300 – многоканальные дисплеи с лицевой панелью из нержавеющей стали, предназначенные для отображения данных измеряемых датчиками KIMO классов 200 и 300. Передача данных осуществляется посредством интерфейса RS 232.
Основные функции:
- заранее заданы 22 единицы измерения для определения скорости воздуха, объемного расхода, температуры, давления и влажности;

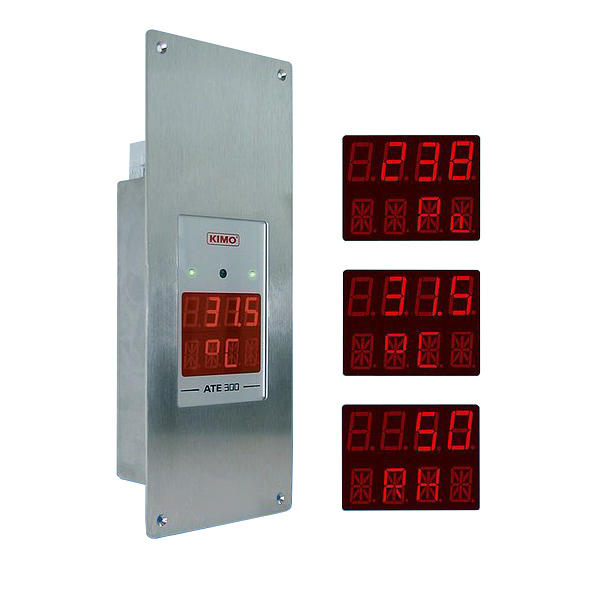

- дисплей с чередованием от 1 до 3 параметров;

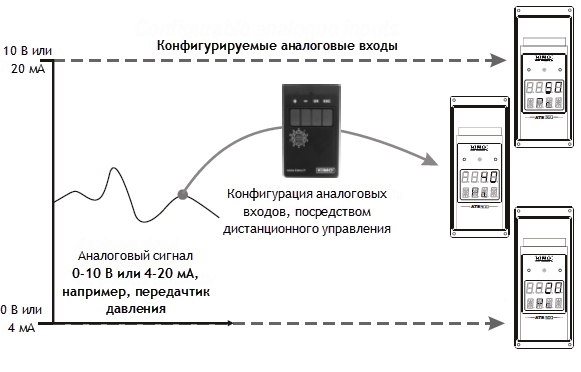

- конфигурация через программное обеспечение или посредством дистанционного управления;
- многонаправленный корпус, изготовленный из пластика ABS V-0 в соответствии с UL 94;
- широкий дисплей 50 x 190 мм;
- электролюминисцентный фронтальный дисплей, корпус изготовлен из нержавеющей стали, матовый или окрашенный в белый цвет.
Технические характеристики дисплея | |||||||
Дисплей | электролюминисцентный буквенно-цифровой (38 х 48 мм), защитный экран выполнен из неактиничного красного полиметиометакрилата (ПММА) | ||||||
1-ая строка (показания измерений) | 4 разрядов х 8 сегментов - 14 х 48 мм | ||||||
2-ая строка (единица измерений) | 4 разрядов х 14 сегментов - 14 х 48 мм | ||||||
Положение запятой | конфигурируемое 0/ 0,0/ 0,00 | ||||||
Значения измерений | от -9,99 до 99,99 и от -999 до 999 | ||||||
Погрешность | ±0,1% показаний измерения, 1 разряд | ||||||
Число каналов | от 1 до 3 каналов, поочередно, каждые 3 секунды | ||||||
Отображаемое положение каналов | зеленый, оранжевый и красный светодиоды | ||||||
Количество доступных единиц измерения | 22 заранее заданные единицы измерения, 3 конфигурируемые единицы измерения | ||||||
Время отклика | < 1 с | ||||||
Технические характеристики корпуса | |||||||
Корпус | изготовлен из пластика ABS | ||||||
Степень защиты | IP65 на передней панели | ||||||

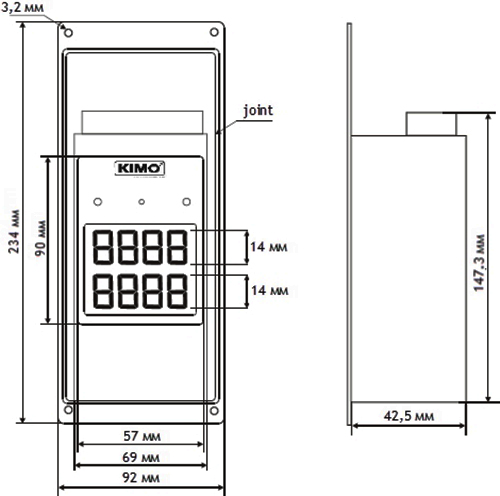

Размеры | 234 х 147,3 х 92 мм | ||||||
Масса | 600 г | ||||||
Общие характеристики | |||||||
Электропитание | 24 В переменного тока/В постоянного тока ±10% | ||||||
Гальваническая развязка | между входом и источником питания | ||||||
Аналоговые входы | 3 х 4-20 мА (4 провода) или 3 х 0-10 В | ||||||
Потребление | 5 ВА | ||||||
Электромагнитная совместимость | EN61 326 | ||||||
Электрическое
соединение
|
винтовая клеммная колодка для кабелей максимальным ø1,5 мм2 | ||||||
Обмен данными RS 485 |
цифровой: протокол обмена данными RTU Modbud с настраиваемой скоростью от 2400 до 115200 бод.
|
||||||
Обмен данными RS 232 | цифровой: протокол пользователя ASCII | ||||||
Рабочая температура | от 0 до +50°С | ||||||
Температура хранения | от -10 до +70°С | ||||||
Окружающая среда | Воздух и нейтральные газ |
Предварительно заданные единицы измерения
Единица измерения |
Обозначение |
Скорость воздуха |
м/с, фут/мин |
Объемный расход |
м3/ч, л/с3, фт3/мин, м/с3 |
Температура |
°С, °F |
Давление |
Па, мм вод. столба, мбар, кПа, мм рт.ст., дюймов вод. ст., PSI |
Влажность |
% отн. влажности, гр/кг (абсолют. гидро ρ), °С (Temp. точки росы, Td), °F (Temp. точки росы, Td), °С (Температ. точки росы, Tw), °F (Температ. точки росы, Tw), кДж/кг (Энтельпия i) |
