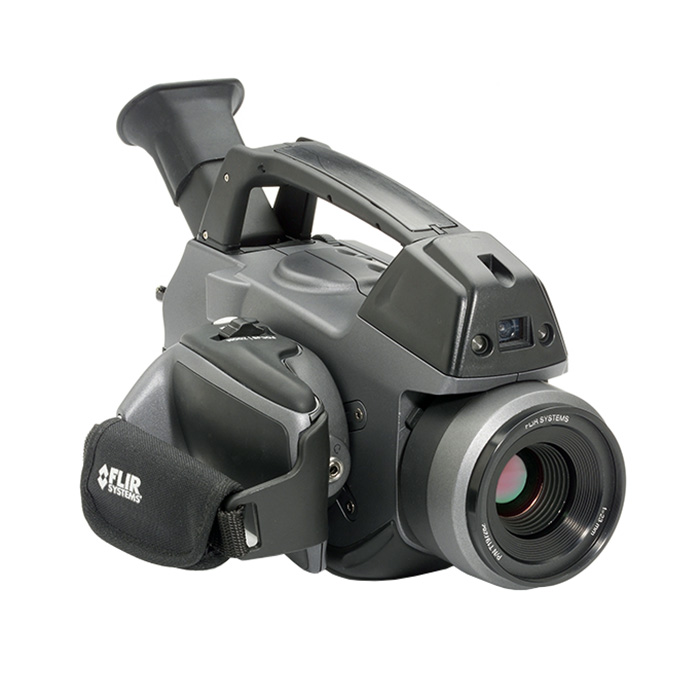

FLIR GF309

Специально адаптированный под высокие температуры тепловизор FLIR GF309 предназначается для контроля температуры в промышленных печах, на металлургических заводах и на других подобных предприятиях. Такие возможности применения достигаются благодаря тому, что данный прибор имеет верхнюю границу рабочей температуры порядка 1500 градусов Цельсия. Стоит отметить, что также данное устройство может использоваться для работ с объектами комнатной температуры или даже при температурах ниже нуля — до -40 градусов Цельсия. Поэтому тепловизор находит свое применение еще и в пищевой промышленности — для контроля температуры на складах и в хранилищах.

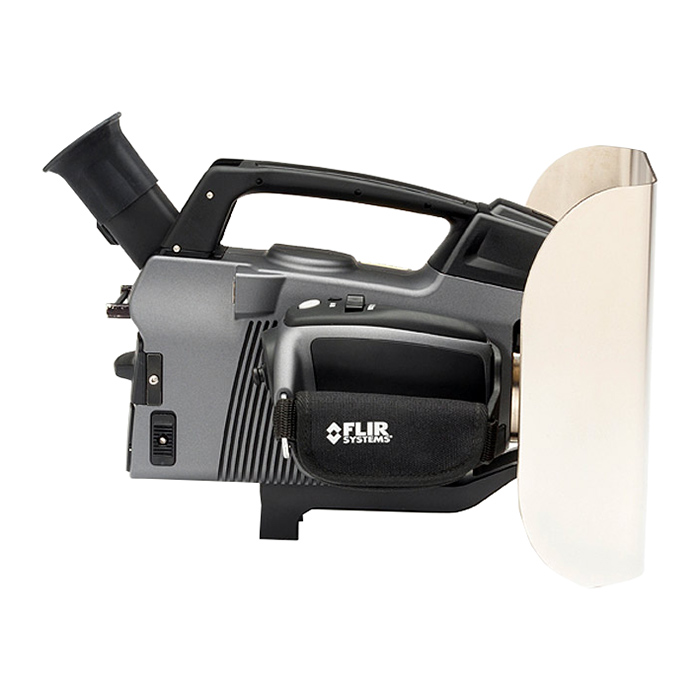

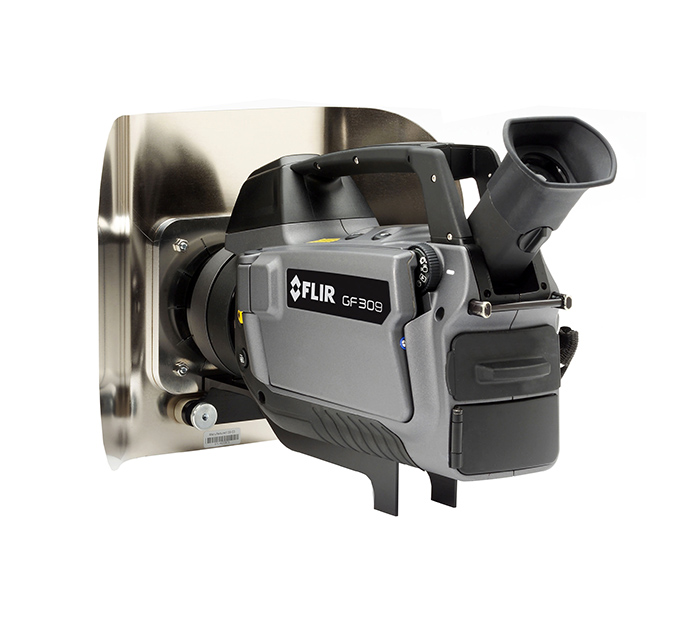

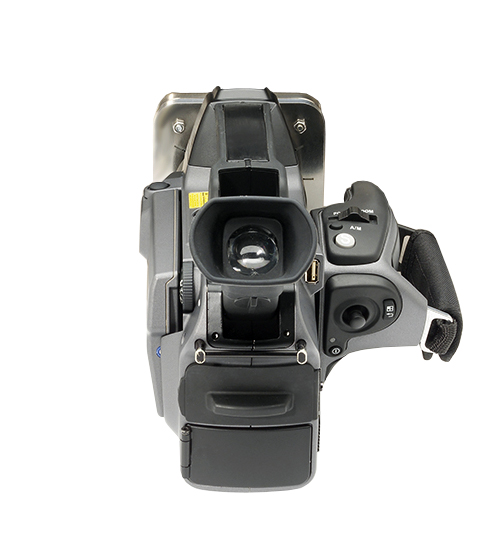

FLIR GF309 имеет достаточно продвинутое оптическое оборудование. Кроме стандартного детектора инфракрасного излучения и объектива, прибор также оснащен видоискателем, который позволяет намного быстрее и более точно наводиться на объекты контроля. Кроме того, более точному наведению способствует наличие лазерного целеуказателя. Также видоискатель позволяет лучше управлять фокусировкой объектива прибора. Еще одной важной деталью тепловизора является отражательный экран, расположенный на передней части корпуса. Он позволяет снизить влияние сторонних источников тепла во время выполнения измерений. Стоит отметить, что благодаря продвинутой электронике, оптическая система тепловизора имеет ряд очень полезных дополнительных функций, среди которых такие, как цифровое увеличение изображения, автоматическая фокусировка и многие другие.

Еще одной важной функцией прибора является его возможность сохранения данных и передачи на персональный компьютер. Для этого в стандартном комплекте поставки FLIR GF309 имеется карта памяти для хранения изображений, а также набор кабелей для связи с ПК. Устройство имеет сертификат и внесено в государственный реестр средств измерений.

• Тепловизор FLIR GF309;
• стандартный объектив - 24° (Si);
• крышка объектива;
• пылевлагозащитный чемодан;
• ремешок для крышки объектива;
• перезаряжаемые аккумуляторы(2шт.);
• блок питания;
• наручный ремень для переноски тепловизора FLIR GF309;
• дополнительная крышка объектива;
• кабель USB;
• видеокабель (HDMI);
• шнур питания;
• сетевое зарядное устройство;
• SD карта;
• адаптер для SD карты;
• инструкция по эксплуатации тепловизора FLIR GF309 (печатная);
• инструкция по эксплуатации по серии GF (CD);
• ПО FLIR Quick Report 1.0 (CD);
• сертификат калибровки тепловизора FLIR GF309;
• тряпочка для протирки объектива;
• защитный экран.

ПАРАМЕТРЫ ВИЗУАЛИЗАЦИИ

• тип детектора: матрица в фокальной плоскости (FPA), охлаждаемый микроболометр InSb 320 x 240 пикселей
• Спектральный диапазон: 3 ... 5 мкм
• Поле зрения / минимальное фокусное расстояние: 24° х 18° / 0,3м
• Температурная чувствительность(°C): <25мк при 30°C
• Тип охлаждения детектора: холодильник Стирлинга (FLIR MC-3)
• Фокус: ручной и автоматический
• Обнаружение типа линз: автоматическое
• F-число: 1,5
• Цифровое увеличение: 1-8X непрерывное, цифровой зум
• Шаг матрицы: 30 мкм
• Цифровая коррекция изображений: фильтр шумоподавления, NUC
• Частота обновления кадров: 60 Гц
• Встроенная цифровая камера: 3,2 Мп, автофокус, 2 видеолампы
• Лазерный указатель: включается специальной кнопкой

ПРЕДСТАВЛЕНИЕ ИЗОБРАЖЕНИЯ

• Дисплей: цветной ЖК дисплей с размером по диагонали 4,3 дюйма, 800 х 480 пикселей
• Видоискатель: встроенный, поворачиваемый, 800х480 пикселей
• Автоматическая корректировка изображений: непрерывная ручная, линейная или в виде гистограмм
• Ручная корректировка изображений: по уровню и по диапазону
• Типы изображений: ИК-изображения, визуальные изображения

ИЗМЕРЕНИЕ

• Интервал температур(°C): от -40 до +1500
• Точность: ±1°С для интервала температур или ±2% от показаний
• Количество точек: 3
• Область: 1 прямоугольная
• Профиль: горизонтальная и вертикальная линия
• Разница температур: дельта температур между температурой измерений и референтной температурой
• Референтная температура: устанавливается вручную, либо путем измерений
• Коррекция коэффициента излучения: устанавливается в пределах 0,1- 1,0 согласно справочнику
• Коррекция отраженной температуры: автоматическая, с учетом температуры отраженного объекта
• Поправки при измерениях: на отраженную температуру, расстояние, состояние атмосферы, влажность, наличие дополнительной оптики

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

• Рабочий диапазон температур(°C): от -20 до +50
• Диапазон температур хранения(°C): от -30 до +60
• Влажность (эксплуатация и хранение): IEC 68-2-30/24ч 95% относительной влажности воздуха, температуре +25°C ... +40°С
• Ударная нагрузка: 25г
• Вибрация: 2г
• Электромагнитная совместимость: EN61000-6-3 (выбросов); EN61000-6-2 (иммунитет); FCC47 CFR Part15 ClassB (выбросов); EN61000-4-8,L5; EN/UL/CSA 60950-1
• Герметичность: IP54

ФИЗИЧЕСКИЕ РАЗМЕРЫ

• Вес (включая объектив 24° и батарею): 2400г
• Размер камеры: 305 x 169 x 161 (мм)
• Корпус: алюминий, магний
• Установка на треноге: Стандартная резьба ¼"-20

СОХРАНЕНИЕ ИЗОБРАЖЕНИЙ

• Хранения изображений: cъемные карты памяти SD или SDHC
• Емкость хранения: свыше 5000 изображений (JPEG), емкость карты SDHC(4Гб)
• Формат сохранения: раздельное хранение изображений и термограмм, либо термограмма автоматически связывается с изображением
• Формат файлов: файлы JPEG
• GPS: информация об объектах добавляется во встроенный GPS

ЗАПИСЬ ВИДЕО И ПОТОКОВЫХ ИЗОБРАЖЕНИЙ

• Радиометрическое ИК видео: 7 Гц, прямая запись на карту памяти
• Нерадиометрическое видео: Н.264(60 минут записи) - хранятся на карте памяти
• Цифровое видео: Н.264(25 минут записи) - хранятся на карте памяти
• Нерадиометрическое ИК-видео: Н.264 и MPEG-4

ИНТЕРФЕЙС ПЕРЕДАЧИ ИНФОРМАЦИИ

• USB: USB A (для внешних устройств); USB B (для подключения к ПК)
• Стандартный USB: USB 2.0 High Speed
• Видео: HDMI

ИСТОЧНИК ПИТАНИЯ

• Аккумулятор: заряжаемая литий-ионная батарея
• Напряжение батареи: 7,2 В
• Время работы батареи: свыше 3 часов при температуре +25°С и обычном использовании
• Система зарядки: от источника переменного тока, автомобильного аккумулятора
• Работа от сети переменного тока: адаптер переменного тока, 90...260В переменного тока, 50/60 ГЦ, выходное напряжение 12В постоянного тока; от автомобильной сети (с использованием поставляемого за доп. плату кабеля)

Тепловизор FLIR GF309 внесен в Гос. Реестр средств измерений РФ.
