FLIR PathFindIR

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Flir Systems, Швеция (США)
ГосРеестр:
Гарантия:

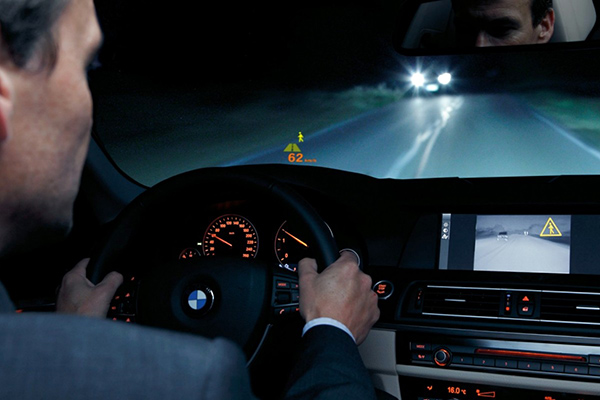

Компактная тепловизионная система FLIR PathFindIR наиболее полезна при использовании в качестве вспомогательного средства для водителей. Основное назначение тепловизора данного типа — это применение в темное время суток для обнаружения на дороге животных или пешеходов. Также данное устройство помогает обнаруживать любые другие посторонние предметы и объекты на трассе. Скорость реагирования оптической системы составляет меньше 2 секунд. Прибор работает при обычном свете фар, но при этом увеличивает расстояние максимальной видимости водителя. Таким образом, данное вспомогательное устройство повышает безопасность вождения и предотвращает аварийные ситуации. Кроме того, данный тепловизор будет также полезен при использовании и не на гражданских автомобилях. Он найдет применение на военной технике или на специальной служебной технике — пожарных машинах или технике МЧС.

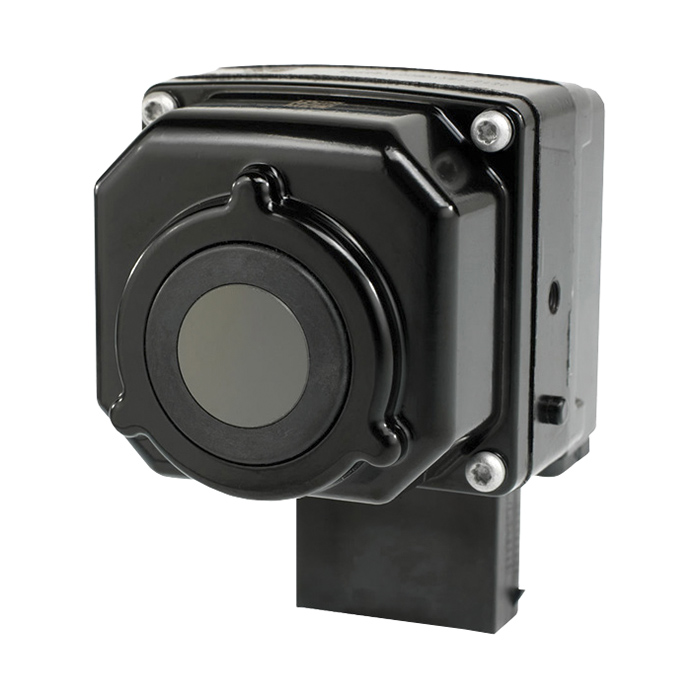

FLIR PathFindIR имеет вид небольшой камеры-тепловизора. Основной датчик устройства представляет собой неохлаждаемый микроболометр. Стоит отметить достаточно высокое разрешение матрицы в 324х256 пикселей. Такое разрешение позволяет с достаточной детализацией рассмотреть любой объект на дороге в зоне видимости. Угол обзора объектива тепловизора составляет 36 градусов, что является достаточно большим показателем и дает возможность следить за широкой областью во время движения и не пропустить неожиданные перемещения животных или пешеходов даже в стороне от дороги. Прибор работает в диапазоне длин волн от 8 до 14 мкм.

Стоит отметить, что тепловизор сохраняет работоспособность практически при любых погодных условиях, при температуре от -40 до +80 градусов Цельсия и имеет прочный влагонепроницаемый корпус, что повышает его надежность при использовании и расширяет область применения.

Система FLIR Systems PathFindIR представляет собой компактную тепловизионную камеру, которая значительно снижает риски, связанные с вождением в ночное время. Она позволяет водителям видеть гораздо дальше и чётче, чем при свете обычных фар. Водители могут заметить пешеходов, животных и объекты на или около дороги и заранее среагировать на любые возможные опасности. PathFindIR помогает обнаружить и распознать потенциальные риски в полной темноте, дыму, при дожде и снеге.
PathFindIR можно устанавливать на военные транспортные средства или адаптировать для использования на коммерческих автомобилях.

Отличительные особенности:

  • Микроболометр с разрешением 320 х 240 пикселей создает четкие изображения, которые могут выводиться фактически на любой дисплей с поддержкой составного видеосигнала.
  • Система PathFindIR оснащается 19-миллиметровыми широкоугольными объективами. Они обеспечивают широчайшую зону обзора (36°), что позволяет превосходно ориентироваться в ситуации.
  • Система PathFindIR имеет особо прочную конструкцию. Её основные компоненты хорошо защищены от воздействия влажности и проникновения воды. Систему PathFindIR можно мыть из шланга, как и любое другое оборудование. PathFindIR сохраняет работоспособность в диапазоне температур от -40°C до +80°C.
  • Система PathFindIR очень компактна (5,8 x 5,7 x 7,2 см) и весит всего 360 граммов. Это позволяет легко устанавливать её на любое транспортное средство. PathFindIR можно разместить на автомобиле за радиаторной решеткой или в любом другом месте.





Характеристики системы формирования изображения

Тип датчика Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 324 х 256 пикселей
Спектральный диапазон от 8 до 14 мкм
Зона обзора 36° (В) x 27° (Ш) с 19-миллиметровым объективом
Пространственное разрешение (мгновенное поле обзора) 2 мрад
Теплочувствительность* 100 мК при +25°C
Частота обновления изображения 8,3 Гц PAL или 7,5 Гц NTSC*
Настройка резкости изображения Автоматически (от 25 м до бесконечности)
Обработка изображения Цифровое подчеркивание деталей (DDE)

Характеристики системы

Время до появления изображения < 2 секунд
Автоматический нагреватель Когда температура окна ниже +4°C

Вывод изображения

Видеовыход Композитный видеосигнал RS170 EIA/NTSC или CCIR/PAL, 75 Ом
Тип подключения Стандартный 6-метровый видеокабель с подачей питания с герметичным разъемом

Электропитание

Требования 6-16 В постоянного тока
Потребление 2 Вт в режиме бездействия, 6 Вт максимум (с включенным нагревателем окна)

Окружающие условия

Диапазон рабочих температур От -40°C до +80°C
Диапазон температур при хранении От -57°C до +105°C (продолжительное время хранения при температуре выше +40°C не рекомендуется из-за уменьшения срока службы)
Влажность 6 500 часов при относительной влажности 81% при температуре и солевом тумане по стандарту IEC 60068-2-11Ka
Песок/пыль Стандарт Mil-Std810
Обледенение Нагреватель удаляет 2-миллиметровый слой льда за 15 минут при -30°C и скорости ветра 100 км/ч
Герметичность корпуса Герметически закрытый корпус
Ударная нагрузка 5 ударов 30g в двух направлениях по трем осям (30 в сумме) длительностью 11 мсек по стандарту IEC 60068-2-27Ea
Вибрации по стандарту IEC 60068-2-64

Физические характеристики

Вес камеры 360 грамм
Размеры камеры 57,4 мм х 56,1 мм х 71,4 мм, включая разъем, выступающий на дополнительные 28,7 мм



PathFindIR разработан для работы при 12 В постоянного тока и соответствует требованиям ISO 7637-2 по помехам и скачкам напряжения типичной системы питания автомобиля.
