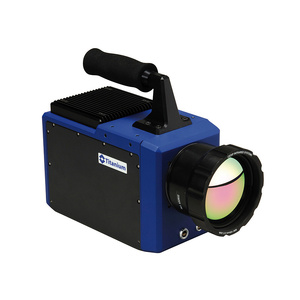

Тепловизор FLIR SC7000-series
Наличие на складе:
уточняйте у менеджера
Производство:
Flir Systems, Швеция (США)
ГосРеестр:
Гарантия:
Сопутствующие товары

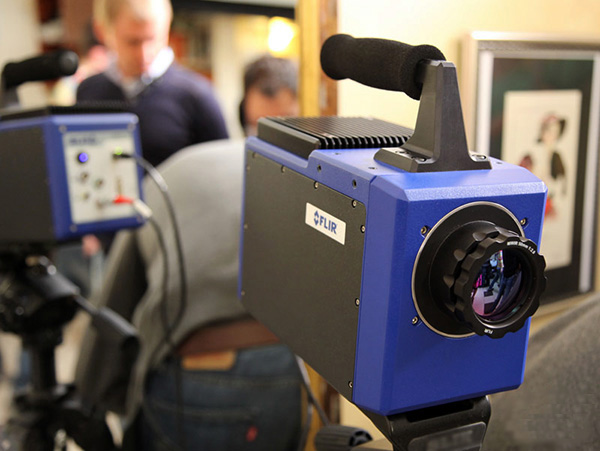

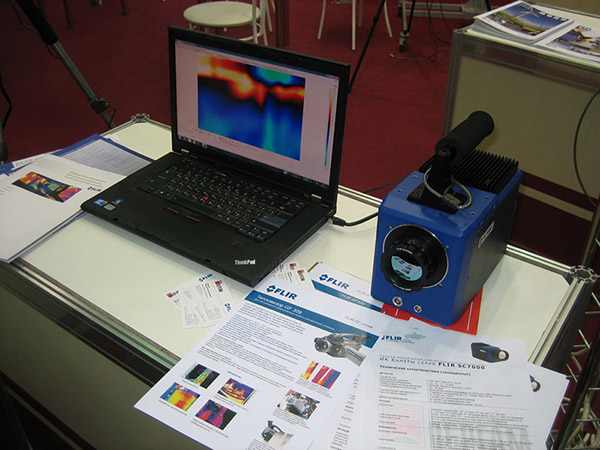

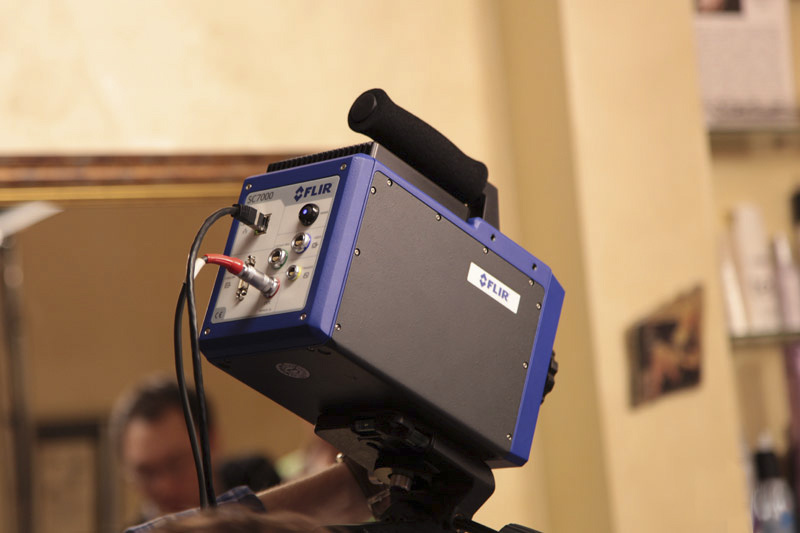

Камеры FLIR серии SC7000 – универсальные тепловизоры с максимальной чувствительностью, точностью, пространственным разрешением и скоростью работы.
Тепловизоры серии SC7000 специально разработаны для научных и промышленных исследований,а также компаний интеграторов, которым необходим универсальный тепловизор с максимальной чувствительностью, точностью, пространственным разрешением и скоростью работы по разумной цене. FLIR SC7000 – первый тепловизор, оснащенный технологиями CNUC™ и Hypercal™, позволяющими не выполнять коррекцию неоднородности и работать в широком динамическом диапазоне.
Отличительные особенности:
- Выбор детекторов
Компания FLIR предлагает большой выбор средневолновых и длинноволновых детекторов для камер серииSC7000 для любых задач спектрального и полиспектрального анализа.
- Сменные объективы
Полная универсальность в выборе оптики в зависимости от задачи.
- Сверхвысокая частота кадров в многооконном режиме
В зависимости от модели и детектора, тепловизор FLIR SC7000 снимать с частотой кадров до 62 кГц. Многооконный режим позволяет выводить определенный фрагмент изображения в отдельное окно с повышенной частотой кадров. Размер и положение дополнительных окон можно выбирать в произвольном порядке с помощью ПО тепловизора.
- Съемная диск-кассета фильтров
Тепловизоры FLIR SC7000 оснащены в стандартной комплектации моторизованной 4х- позиционной кассетой-диском фильтров. Благодаря этому возможно отображение изображений в очень узком диапазоне электромагнитного спектра.
Технические характеристики разных моделей серии SC7000
| SC7210-7500/ SC7300 | SC7300L/SC7900VL | SC7600-7650/SC7700 | SC7750L/SC7790VL | |
| Создание изображений | ||||
| Спектральный диапазон | MW (средние волны) | LW (длинные волны) | MW (средние волны) | LW (длинные волны) |
| Тип детектора | InSb / MCT | MCT | InSb / MCT | MCT |
| Разрешение | 320x256 | 320x256 | 640x512 | 640x512 |
| Шаг датчика | 30 мкм | 30 мкм | 15 мкм | 16 мкм |
| Спектральный диапазон | 1,5 - 5,1 мкм для InSb (BB) | - 9,3 мкм дляSC7300L | 1,5 - 5,1 мкм | 8,0 - 9,4 мкм для SC7750L |
| 3,7 - 4,8 мкм для MCT | - 11,5 pm для SC7900VL | 8,0-11,5 мкм для SC7790VL | ||
| Измерения | ||||
| Чувствительность, эквивалентная шуму (NETD) | <20mK для InSb / <25mK для MCT | <20mK / <25mK | <20mK / <25mK | <30mK / <37mK |
| Стандартный температурный диапазон | от 5°C до 300°C для InSb | от 5°C до 150°C | от 5°C до 300°C для InSb | 5°C до 80°C |
| от 5°C до 150°C для MCT | от 5°C до 150°C для MCT | |||
| Опциональный температурный диапазон | от -20°C до 300°C / от -20°C до 150°C | от -20°C до 150°C | от -20°C до 300°C / от -20°C до 150°C | от -20°C до 80°C (до -80°C для SC7900VL) |
| от 5°C до 1500°C / от 5°C до 500°C | от 5°C до 150°C | от 5°C до 1500°C / от 5°C до 150°C | от 5°C до 80°C | |
| до 2500°C / до 1500°C | до 1500°C | до 2500°C / до 1500°C | от 80°C до 300°C | |
| до 3000°C (for InSb only) | до 3000°C | от 300°C до 1100°C | ||
| для SC7700 : от -20°C до 250°C / от 5°C до 150°C , до 1500°C | ||||
| Частота полных кадров | InSb: 190 Гц - 380 Гц в полнокадровом режиме, | 230 Гц в полнокадровом режиме, до 23 кГц в оконном режиме съемки | InSb: 100 Гц в полнокадровом режиме | 115 Гц в полнокадровом режиме до 62 кГц в оконном режиме |
| до 3 кГц - 39,8 кГц в оконном режиме съемки | до 3,425 кГц в оконном режиме съемки | |||
| MCT: 230 Гц в полнокадровом режиме, | MCT: 115 Гц в полнокадровом режиме | |||
| до 25 кГц в оконном режиме съемки | до 3,0 кГц в оконном режиме съемки | |||
| Интерфейсы | ||||
| Вывод цифровых данных | GigE, Camera Link | GigE, Camera Link | GigE, Camera Link | GigE, Camera Link |
| Управление и контроль | GigE, Camera Link | GigE, Camera Link | GigE, Camera Link | GigE, Camera Link |
| Оконный режим съемки | Произвольного размера и расположения (фиксированная для SC7210) | Произвольного размера и расположения | Произвольного размера и расположения | Произвольного размера и расположения |
| Апертура | f/3.0 для InSb и f/2.0 for MCT | f/2.0 | SC7600 f/3.0 - SC7650 f/2.5 - SC7700 f/3.0 | f/2.0 |
| Спектральные фильтры | Моторизованный 4-позиционный диск-кассета. Сменные фильтры | Моторизованный 4-позиционный диск- кассета. Сменные фильтры | Моторизованный 4-позиционный диск- кассета. Сменные фильтры. Нет в наличии фильтров для SC7650E (только DACH) | Моторизованный 4-позиционный диск- кассета. Сменные фильтры |
| Оптика | ||||
| Доступные объективы | 12 мм - 44°x 36° (кроме SWB) | 12 мм - 44°x 36° | 12 мм - 44°x 36° (кроме SWB | 25 мм - 23,6°x 18,1° |
| 25 мм - 22°x 17° | 25 мм - 22°x 17° | ) 25 мм - 22°x 17° | 50 мм - 11,7°x 9,4° | |
| 27 мм - 20°x 16° в SWB | 50 мм - 11°x 8,8° | 27 мм - 20°x 16° в SWB | 100 мм - 5,9°x 4,7° | |
| 50 мм - 11°x 8,8° | 100 мм - 5,5°x 4,4° | 50 мм - 11°x 8,8° | ||
| 100 мм - 5,5°x 4,4° | 200 мм - 2,75°x 2,2° | 100 мм - 5,5°x 4,4° | ||
| 200 мм - 2,75°x 2,2° | Приближение x1 - 9,6x7,7 мм | 200 мм - 2,75°x 2,2° | ||
| Приближение x1 - 9,6x7,7 мм (кроме SWB) | Приближение x3 - 3,2x2,6 мм | Приближение x1 - 9,6x7,7 мм (кроме SWB) | ||
| Приближение x3 - 3,2x2,6 мм (кроме SWB) | Приближение x3 - 3,2x2,6 мм (кроме SWB) | |||
| Приближение x1 - 9,6x7,7 мм WD 300 мм (кроме SWB) | Приближение x1 - 9,6x7,7 мм | |||
| WD 300 мм (кроме SWB) | ||||
| Создание изображений | ||||
| Динамический диапазон | 14 бит, 16 бит с DRX | |||
| Калибровка камеры по температуре | Да | |||
| Компенсация изменения внешних условий | Да | |||
| Точность температурных измерений | ±1% or ±1°C | |||
| Hypercal™ / CNUC™ Functionality | Да | |||
| Интерфейсы | ||||
| Вывод аналогового сигнала | Да | |||
| Аналоговое видео | Композитное или S-Video | |||
| Опции | ||||
| Моторизованная фокусировка | Опционально - Совместима с ==> | |||
| SWB : 27 мм/50 мм | ||||
| MW : 12 мм/25 мм/50 мм/x1/x1WD30 | ||||
| LW : 12 мм/25 мм/50 мм/100 мм/1x | ||||
| Автофокус | Опционально | |||
| Встроенный временной модуль IRIG-B | Опционально | |||
| Внешний запуск | Да | |||
| ПО | ||||
| Поддержка SDK | Да | |||
| Совместимость с Lab View | Да | |||
| Совместимость с Matlab | Да | |||
Сменные объективы
| MWIR (2.5 – 5мкм) | |||
| Фокусное Расстояние | Индекс диафрагмы | Поле зрения | Номер детали |
| 12 мм | f/2 | 44° x 36° | L0315 |
| 50 мм | f/2 | 11° x 8.8° | L0106 |
| 100 мм | f/2 | 5.5° x 4.4° | L0118 |
| 200 мм | f/2 | 2.75° x 2.2° | L0804 |
| Приближение x1 | f/2 | 9.6 x 7.7 мм | L0120 |
| Приближениеx3 | f/2 | 3.2 x 2.6 мм | L0120E |
| Приближение x1 | f/3 | рабочая дистанция 30 см 9.6 x 7.7 мм | L0905 |
| LWIR / VLWIR (8-12мкм) | |||
| Фокусное расстояние | Индекс диафрагмы | Поле зрения | Номер детали |
| 12 мм* | f/2 | 44° x 36° | L0306V |
| 25 мм | f/2 | 22° x 17° | L0324V |
| 50 мм | f/2 | 11° x 8.8° | L0302V |
| 100 мм | f/2 | 5.5° x 4.4° | L0201V |
| 200 мм* | f/2 | 2.75° x 2.2° | L0113TV |
| Приближениеx1* | f/2 | 9.6 x 7.7 мм | L0215 |
| Приближениеx3* | f/2 | 3.2 x 2.6 мм | L0215E |
| *Только для моделей SC7300L / SC7900VL | |||
| Broadband (1.5-5мкм) | |||
| Фокусное расстояние | Индекс диафрагмы | Поле зрения | Номер детали |
| 27 мм | f/3 | 20° x 16° | L0709T |
| 50 мм | f/3 | 11° x 8° | L0608T |
| 100 мм | f/3 | 5.5° x 4.4° | L0604T |
| 200 мм | f/3 | 2.75° x 2.2° | L0701 |
