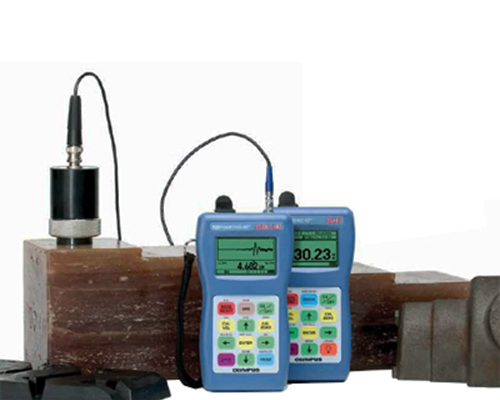

Ультразвуковой толщиномер 35, 35DL, 35HP, 35DLHP
Мощные и практичные приборы ультразвуковые толщиномеры 35 являются одними из наилучших решений для проведения диагностических мероприятий в особенности, когда для исследований доступна всего одна сторона контакта. Это эффективные и оперативные устройства позволят специалисту провести качественный и полноценный анализ в кратчайшие сроки с экономией ресурсов.
Ультразвуковые толщиномеры 35 – это устройства, оснащенные надежным и стойким корпусом, а также они сами по себе компактные и удобные, легко осваиваются новичками. Они дают возможность определять параметры материалов разнообразной формы и габаритов. Все полученные данные будут произведены с высокой точностью и малейшей погрешностью. Характеристика, анализируемая приборами, четко и ясно демонстрируется на жидкокристаллических дисплеях. Все они оснащены подсветкой экрана для удобной и комфортной работы в условиях плохой освещаемости, что немаловажно. Каждый имеет соответствующие полезные функции, например: наличие А-скана и В-скана. Первый обеспечивает владельца возможностью получить наиболее точные результаты, то есть помогает не ошибиться в процессе исследования и распознает типичные ошибки. Второй помогает найти области, подверженные коррозией, а также места расслоения и локальных утонений.
Время беспрерывной работы приборов составляет: сто пятьдесят часов, при этом они не требуют дополнительной подзарядки. Их размеры одинаковы, всего: 84х152х38 мм и массы не превышают трехсот грамм. Рабочий диапазон аппаратов ультразвуковых толщиномеров 35 варьируется в интервале: от -10 °С до +50 °С. Снабжение энергией у инструментов происходит через батарейки типа АА. Также присутствует в базовом комплекте кабель, позволяющий передавать полученные данные на компьютер для дальнейшей обработки информации.
- функция автовызова, предназначенная для активации хранящихся в памяти прибора стандартных и пользовательских настроек преобразователя,
- расчёт коэффициента утонения стенок,
- измерение скорости и времени пролёта и т.д.
Отличительные особенности прецизионных толщиномеров серии 35:
- точные значения толщины отображаются крупным шрифтом на жидкокристаллическом дисплее с подсветкой или могут наблюдаться в режиме А-развертки с формой отраженных УЗ-сигналов;
- измеряемые величины: толщина, скорость ультразвука или время распространения УЗ импульсов;
- функция автоматического повторного вызова настроек из памяти прибора, функция измерения скорости ультразвука в контролируемом материале;
- благодаря нескольким режимам измерений с использованием контактных, иммерсионных и преобразователей с линией задержки, приборы серии 35 являются идеальным средством для решения почти любой задачи, связанной с измерением толщины.
- ремень для крепления на запястье;
- 3 батареи АА;
- контрольный образец;
- кабель для преобразователя;
- контактная жидкость;
- кейс для транспортировки;
- руководство по эксплуатации;
- ограниченная гарантия на 2 года.
- 35/WF: функция А-скана;
- GageView: интерфейсная программа;
- 35DL/RS232: порт RS-232;
- 35DLHP/RS232: порт RS-232;
- 35PCSCOPE: приложение PCScope;
- USB/ADP-115: источник питания AC-115;
- USB/ADP-230: источник питания AC-230;
- MG2/RPC: резиновый защитный чехол;
- 35/DLRETRO: переход с версии 35 на 35DL;
- 35HP/DLRETRO: переход с версии 35HP на 35DL-HP.
Технические характеристики толщиномера 35:
- Диапазон измеряемых толщин - 0.08 - 635.0 мм;
- Диапазон измеряемых скоростей - 0.5080 - 18.699 мм;
- Разрешающая способность индикации - 0.001 мм;
- Частотный диапазон 2.25-30 МГц;
- Использование контактных, с линией задержки и иммерсионных ПЭП;
- Связь с компьютером через USB или RS-232;
- Возможность быстрого вызова из памяти настроек на ПЭП;
- Запоминание минимума/максимума;
- Пороговая сигнализация;
- Опция отображения А-скана на дисплее прибора;
- Получение А-скана на мониторе компьютера с помощью РС-скопа;
- Время непрерывной работы - 150 ч;
- Температурный диапазон -10 °С - +50 °С;
- Вес - 0.24 кг;
- Размер 84х152х38 мм.
Технические характеристики толщиномера 35DL:
- Диапазон измеряемых толщин - 0.08 - 635.0 мм;
- Диапазон измеряемых скоростей - 0.5080 - 18.699 мм;
- Разрешающая способность индикации - 0.001 мм;
- Частотный диапазон 2.25 - 30 МГц;
- Использование контактных, с линией задержки и иммерсионных ПЭП;
- Память на 8000 измерений или 350 А-сканов;
- Дуплексная связь с компьютером через USB или RS-232;
- Возможность быстрого вызова из памяти настроек на ПЭП;
- Пороговая сигнализация;
- Опция отображения А-скана на дисплее прибора;
- Получение А-скана на мониторе компьютера с помощью РС-скопа;
- Время непрерывной работы - 150 ч;
- Температурный диапазон -10 °С - +50 °С;
- Вес - 0.24 кг;
- Размер 84х152х38 мм.
Технические характеристики толщиномера 35HP:
- Диапазон измеряемых толщин - 0.5 - 635.0 мм;
- Разрешающая способность индикации - 0.01 мм;
- Диапазон измеряемых скоростей - 0.5080 - 18.699 мм;
- Частотный диапазон 0.5 - 5.0 МГц;
- Использование контактных, с линией задержки и иммерсионных ПЭП;
- Возможность быстрого вызова из памяти настроек на ПЭП;
- Запоминание минимума/максимума;
- Связь с компьютером через USB или RS-232;
- Пороговая сигнализация;
- Опция отображения А-скана на дисплее прибора;
- Получение А-скана на мониторе компьютера с помощью РС-скопа;
- Время непрерывной работы - 150 ч;
- Температурный диапазон -10 °С - +50 °С;
- Вес - 0.24 кг;
- Размер 84х152х38 мм.
Технические характеристики толщиномера 35DLHP:
- Диапазон измеряемых толщин - 0.5 - 635.0 мм;
- Разрешающая способность индикации - 0.01 мм;
- Диапазон измеряемых скоростей - 0.5080 - 18.699 мм;
- Частотный диапазон 0.5 - 5.0 МГц;
- Использование контактных, с линией задержки и иммерсионных ПЭП;
- Возможность быстрого вызова из памяти настроек на ПЭП;
- Запоминание минимума/максимума;
- Память на 5000 измерений;
- Дуплексная связь с компьютером через USB или RS-232;
- Пороговая сигнализация;
- Опция отображения А-скана на дисплее прибора;
- Получение А-скана на мониторе компьютера с помощью РС-скопа;
- Время непрерывной работы - 150 ч;
- Температурный диапазон -10 °С - +50 °С;
- Вес - 0.24 кг;
- Размер 84х152х38 мм.
Пьезоэлектрические преобразователи (датчики) для ультразвуковых толщиномеров 35 и 35DL
ПЭП |
ТИП |
Диаметр, мм/ |
Сталь |
Диапазон толщин, мм |
Диапазон толщин, мм |
М116 |
контактный |
3/20 |
0.25-38 |
0.12-3,18 |
0,12-12,7 |
М112 |
контактный |
6/10 |
0.76-254 |
0.25-12,7 |
0,25-50,8 |
М1016 |
контактный |
3/10 |
0.76-38.1 |
0.25-6.35 |
0.25-50.4 |
М110 |
контактный |
6/5.0 |
1-380 |
0.63-12.7 |
0.63-76.2 |
М109 |
контактный |
13/5.0 |
1-508 |
0.63-12.7 |
0.63-76.2 |
М106 |
контактный |
13/2.25 |
2-508 |
1.27-25.4 |
1.27-76.2 |
М208 |
с линией задержки |
3/20 |
0.25-5 |
0.12-1.78 |
0.12-5 |
V260 |
с линией задержки |
3/15 |
0.5-5 |
0.2-3.8 |
0.2-10 |
М202 |
с линией задержки |
6/10 |
0.25-12.7 |
0.25-2 |
0.25-6 |
М206 |
с линией задержки |
13/5.0 |
1.25-19 |
0.76-4.3 |
0.76-12.7 |
М207 |
с линией задержки |
13/2.25 |
- |
1.5-4.3 |
1.5-12.7 |
Пьезоэлектрические преобразователи для толщиномеров 35HP и 35DLHP
ПЭП |
Тип |
Диаметр, мм/ |
Диапазон толщин, сталь, мм* |
Диапазон толщин, пластик низкой плотности, мм* |
М101-SB |
контактный |
25/0.5 |
- |
6.60 . 63.50 |
М102-SB |
контактный |
1.0/25 |
- |
1.20 . 63.50 |
М103-SB |
контактный |
1.0/13 |
- |
1.20 . 63.50 |
М106-RM |
контактный |
13/2.25 |
2.00 - 508.00 |
1.27 . 25.41 |
M109-RM |
контактный |
13/5.0 |
1.00 - 508.00 |
0.63 . 12.70 |
M110-RM |
контактный |
6/5.0 |
1.00 - 380.00 |
0.63 . 12.70 |
M1036 |
контактный |
13/2.25 |
- |
1.20 . 63.50 |
M201-RM |
с линией задержки |
6/5.0 |
- |
1.20 . 6.60 |
M206-RB |
с линией задержки |
13/5.0 |
1.25 - 19.00 |
1.20 . 6.60 |
М207-RB |
с линией задержки |
13/2.25 |
- |
1.20 . 6.60 |
М2008 |
с линией задержки |
25/0.5 |
- |
6.60 . 63.50 |
Сертификат Госстандарта РФ. Толщиномер 35, 35DL, 35HP, 35DLHP внесен в Государственный реестр средств измерений.
