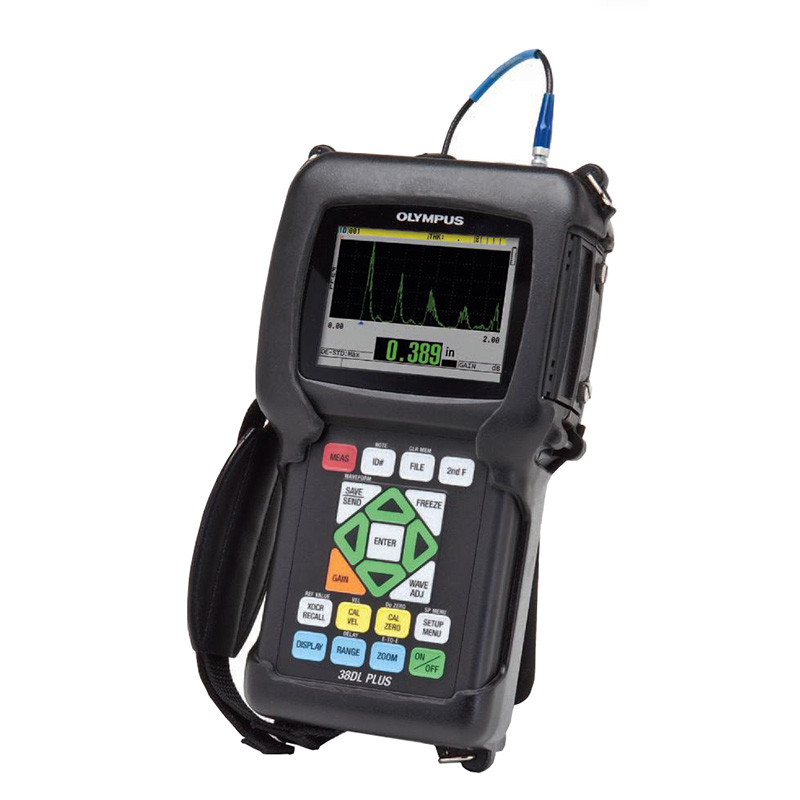

Ультразвуковой толщиномер 38DL PLUS
Наличие на складе:
уточняйте у менеджера
Производство:
Olympus (Panametrics NDT), США
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Как следствие модернизации толщиномера 37DL PLUS возник ультразвуковой толщиномер 38DL PLUS. Кроме этого, по мнению разработчиков и пользователей, данная модель измерителя вобрала в себя все самое лучшее сразу от нескольких версий высокоточных толщиномеров: 25DL PLUS, 25 HP PLUS, 37 DL PLUS, 25 MULTY PLUS. В результате этого, перед нами прибор, обладающий уникальными техническими характеристиками и функциональными возможностями. Он имеет специально разработанные для него программные опции, современный дружественный пользовательский интерфейс и надежный высокопрочный корпус.
Ультразвуковой толщиномер 38DL PLUS – это измерительное устройство, имеющее множество достоинств. На некоторых, наиболее значимых из них, мы остановимся подробнее. Первое, что хотелось бы отметить – это широкий диапазон контролируемых толщин. В зависимости от выбранного типа датчика и материала изделия, оператор сможет эффективно контролировать объекты самых разных толщин, в том числе и подверженные разрушающему коррозионному воздействию. Работая с представленной моделью устройства, оператор без труда зафиксируют толщину окалины. Оснащение специальными программными опциями позволяет эффективно контролировать до четырех слоев одновременно, измерять толщину изделий, изготовленных из материалов с высокой степенью затухания ультразвуковых волн. В ходе процесса контроля имеется возможность дополнительно фиксировать такие характеристики, как скорость распространения ультразвуковых волн и время пролета.
При всех своих преимуществах ультразвуковой толщиномер легок и компактен. Разработанный в соответствии с общепринятыми стандартами, измеритель прошел испытания на ударопрочность, оснащен сразу несколькими портами для передачи полученных данных, а также современным контрастным дисплеем. Устройство имеет разные настройки под разные датчики и может быть применимо для контроля в широком диапазоне рабочих температур. Кроме этого, используя ультразвуковой толщиномер 38DL PLUS, Вы сможете проводить высокотемпературные измерения. Отметим, что нами были перечислены далеко не все преимущества и функциональные возможности представленной модели прибора. Получить более подробную информацию о них Вы всегда сможете у наших менеджеров.
38DL PLUS — инновационный прибор, знаменующий собой новую эру в области ультразвуковой толщинометрии. Этот портативный толщиномер идеально подходит практически для любого вида ультразвуковых измерений и полностью совместим с одноэлементными и раздельно-совмещенными преобразователями. Универсальный прибор 38DL PLUS имеет широкий диапазон применения: от измерения утонения стенок корродированных труб с помощью раздельно-совмещенных преобразователей до высокоточного измерения толщины тонких или многослойных материалов с применением одноэлементных преобразователей.
Основные характеристики:

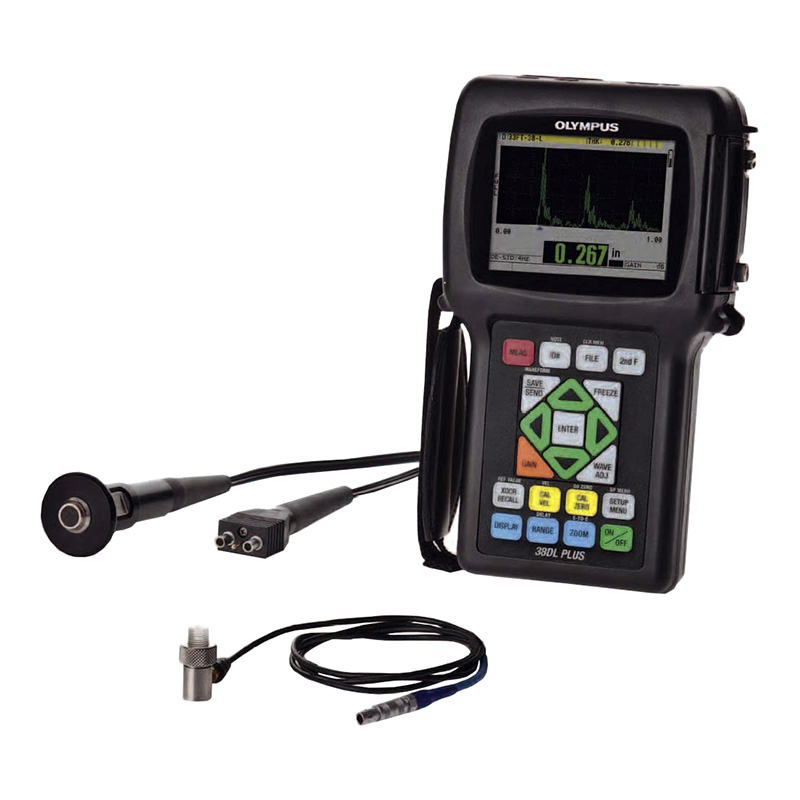

• совместимость с одноэлементными и раздельно-совмещенными преобразователями;
• широкий диапазон измеряемой толщины: от 0,08 до 635 мм, в зависимости от материала и используемого преобразователя;

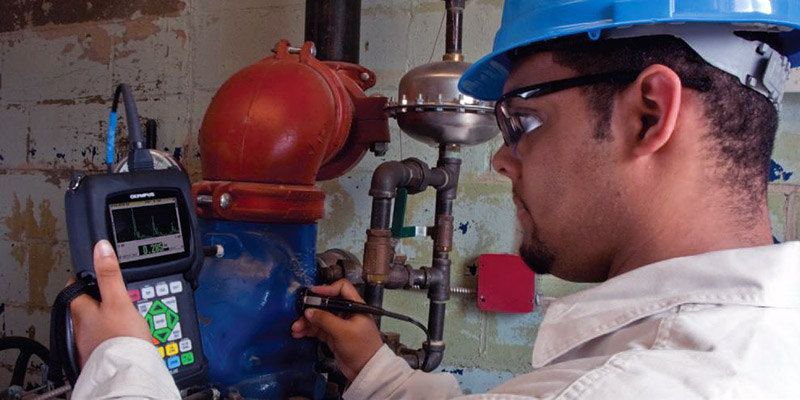

• коррозионный мониторинг с помощью раздельно-совмещенных преобразователей;
• THRU-COAT® и Эхо-эхо для измерения толщины изделий с покрытием;
• ПО для измерения толщины внутреннего слоя оксида/накипи;
• стандартная дискретность 0,01 мм для всех преобразователей;
• ПО для прецизионных измерений с дискретностью 0,001 мм с использованием одноэлементных преобразователей (от 2,25 до 30 МГц);
• возможность одновременного измерения до четырех слоев;
• опция повышенного проникновения для измерения толщины изделий из материалов с высокой степенью затухания ультразвука, таких как стекловолокно, резина и литой металл;
• измерения толщины, скорости и времени прохождения сигнала;
• дифференциальный режим и режим коэффициента утонения;
• временной B-скан; 10 000 сохраняемых показаний на один скан;
• технология высокого динамического усиления Olympus с применением цифровых фильтров;
• построение пользовательской кривой компенсации V-пути;
• конструкция отвечает требованиям EN15317.
- Ультразвуковой толщиномер 38DL PLUS, питание от линии AC или батареи, от 50 Гц до 60 Гц (в комплект могут быть включены стандартные раздельно-совмещенные датчики);
- зарядное устройство/ AC адаптер (100В AC, 115В AC, 230В AC);
- внутренний регистратор данных;
- программа интерфейса GageView;
- тестовый блок и контактная жидкость;
- кабель USB;
- резиновый защитный корпус с подставкой и ремнем на шею;
- инструкция по эксплуатации.
| Измерения | |
| Раздельно-совмещенный преобразователь | Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала |
| THRU-COAT® | Измерение толщины металла и толщины покрытия с использованием одиночного донного эхо-сигнала (преобразователи D7906-SM и D7908) |
| Эхо-эхо | Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия |
| Одноэлементный преобразователь | Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (преобразователи с линией задержки или иммерсионные преобразователи) Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (преобразователи с линией задержки или иммерсионные преобразователи). Оксид: опция Многослойный режим: опция |
| Диапазон толщины | От 0,08 мм до 635 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации. |
| Скорость в материале | От 0,508 до 13,998 мм/мкс |
| Дискретность (регулируемая) | Низкая: 0,1 мм Стандартная: 0,01 мм Высокая (опция): 0,001 мм |
| Диапазон частот преобразователей | Стандартный: от 2 до 30 МГц (–3 дБ) Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ) |
| Общие | |
| Рабочая температура | От –10°C до 50°C |
| Клавиатура | Герметизированная, тактильная, с цветовой кодировкой и подачей звуковых сигналов |

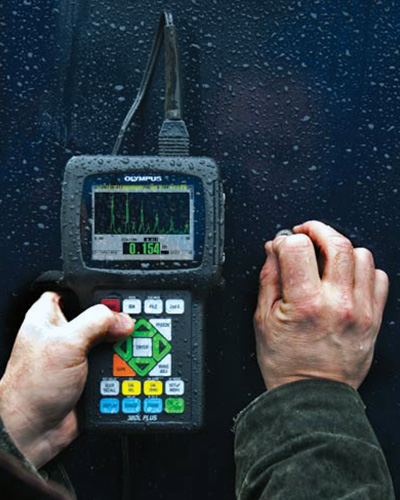

| Корпус | Ударопрочный, водостойкий, с герметизированными разъемами. Отвечает требованиям IP67 |
| Размеры: (Ш x В x Г) | Габаритные: 125 x 211 x 46 мм |
| Вес | 0,814 кг |
| Электропитание | Адаптер AC/DC, 24 В; литий-ионная батарея 23,760 Вт/ч; или 4 батареи AA |
| Время работы от литий-ионной батареи | Мин. 12,6 ч, стандарт. 14 ч, макс. 14,7 ч{Быстрая зарядка: 2–3 ч. |
| Стандарты | Конструкция отвечает требованиям EN15317 |
| Дисплей | |
| Цветной трансфлективный VGA-дисплей | Жидкокристаллический, размером 56,16 x 74,88 мм |
| Детектирование | Полноволновое, РЧ, полуволновое+, полуволновое– |
| Входы/выходы | |
| USB | 1.0 клиент |
| RS-232 | Да |
| Карта памяти | Макс. емкость: съемная карта памяти MicroS на 2 ГБ |
| Видеовыход | Стандартный выход VGA |
| Встроенный регистратор данных | |
| Регистратор данных | 38DL PLUS сохраняет, вызывает, стирает и передает данные толщины, А-сканы и настройки прибора через порт RS-232 или USB. |
| Емкость | 475 000 показаний или 20 000 А-сканов |
| Имена файлов, ИД и комментарии | Имена файлов длиной до 32 символов; ИД до 20 символов; до четырех комментариев для каждого кода |
| Структура файлов | 9 стандартных или пользовательских файловых структур в зависимости от применения |
| Отчеты | Включают: статистические данные, Мин/Макс значения и места замеров, срабатывание сигнализации, сравнение файлов. |
