Ультразвуковой толщиномер DM5E
Наличие на складе:
уточняйте у менеджера
Производство:
Krautkramer, Германия
ГосРеестр:
Россия
Гарантия:
12 месяцев
Сопутствующие товары
Простой и компактный ультразвуковой толщиномер DM5E идеально подойдет для тех, кто ценит удобство измерения. Его набольшие габариты и легкость позволяют проводить контрольные операции одной рукой. Устройство отличается отличными рабочими характеристиками, в результате чего может быть использовано для эффективного решения широкого круга задач.
Ультразвуковой толщиномер DM5E – это современный прибор, отлично сочетающий в себе множество функциональных возможностей. Каждому желающему приобрести такое устройство, следует обратить внимание на разные варианты исполнения толщиномера. Его поставка возможна как в базовой версии, так и со встроенной памятью или с режимом измерения DUAL MULTI. Каждое из этих исполнений имеет свои отличительные особенности, позволяющие использовать такое устройство для решения определенного круга задач. Вместе с тем, имеется ряд преимуществ, которые свойственны для всех ультразвуковых толщиномеров DM5E, независимо от варианта исполнения. Например, простота работы. Действительно, все устройства представленной модели оснащены богатым пользовательским интерфейсом и удобной клавиатурой. Использование специально разработанных высокочувствительных преобразователей сделает возможным проведение контрольных операций даже в жестких погодных условиях, например при высоких температурах. Наличие специального режима DUAL MULTI, свойственного для отдельных вариантов исполнения толщиномера DM5E, позволяет измерять толщину через нанесенное покрытие. Отметим, что для ультразвуковых толщиномеров представленной модели характерно наличие множества режимов. В зависимости от условий контроля и сложности поставленных задач, оператор может самостоятельно задавать тот или иной режим измерения и добиваться точных результатов.
Одним из главных достоинств приборов можно считать наличие “умного” пользовательского интерфейса. Приобретя ультразвуковой толщиномер DM5E, Вы, безусловно, приобретете надежное и точное устройство, работа с которым порадует каждого специалиста высоким удобством и отличными результатами.
Толщиномер DM 5E - это простой и удобный в обращении ультразвуковой прибор с отличными рабочими характеристиками в малом легком корпусе. Благодаря компактному размеру и эргономичному дизайну с толщиномером DM5E можно работать одной рукой.
Новая серия толщиномеров DM5E представлена тремя исполнениями:
- Ультразвуковой толщиномер DM 5E базовая модель;
- Ультразвуковой толщиномер DM5 E (с режимом измерения DUAL MULTI);
- Ультразвуковой толщиномер DM5E DL (со встроенной памятью).
Отличительные особенности толщиномера:
- Простота работы. Все толщиномеры серии DM5E имеют удобный интерфейс с клавиатурой.
- Высокочувствительные преобразователи. Для серии толщиномеров DM5E разработаны высокочувствительные преобразователи с целью оптимальной работы приборов даже в условиях высоких температур. Новый высокотемпературный преобразователь 5МГц работает в диапазоне температур от -10°C до +204°C.
- Измерение через покрытие. Обе модели толщиномеров DM5E и DM5E DL имеют режим измерения Dual Multy.
- Режимы измерений. Все модели серии DM5E имеют широкий выбор режимов: нормальный режим, Mini Scan, Maxi Scan, DIFF/RR%, B-Scan.
- Возможность обновления. Серия толщиномеров DM5E предлагает гибкие технические решения, которые легко обновляются в соответствии с меняющимися задачами измерения.
- Надежность измерений. Новая серия толщиномеров DM5E предлагает надежный и "умный" интерфейс, а также парольную защиту меню пользовательских настроек, что позволяет заблокировать важные значения настроек и функций. В результате Вы больше не получите ошибочных результатов, как следствие неверной калибровки или случайного изменения конфигурации.
- Электронный блок толщиномера DM5E;
- ПО для передачи и анализа данных на персональном компьютере;
- руководство пользователя;
- гарантийный талон;
- транспортировочный кейс.
Технические характеристики толщиномера DM5E
|
Диапазон измерений |
зависит от преобразователя и материала, 0.60 мм - 508 мм от зондирующего импульса до 1го донного эхо-сигнала; 2.00 мм - 127.0 мм в режиме Dual-Multi, при толщинах покрытия от 0,30 мм до 2,50 мм |
|
Разрешение измерений |
0.01 мм по умолчанию, выборочный 0.01, 0.1 мм |
|
Скорость звука |
0.508 - 18.699 мм/мс |
|
Разрешение скорости в материале |
1м/с |
|
Единицы измерения |
дюймы, мм |
|
Калибровка |
по одной точке, по двум точкам, на образце и в воздухе |
|
Генератор импульсов |
импульс возбуждения: остроконечный, напряжение 120В с нагрузкой 50 Ом, при использовании осциллографа 20 МГц |
|
Приемник |
ширина полосы прозвучивания 500кГц - 12МГц (-3дБ), автоматическая регулировка усиления |
|
Дисплей |
ЖК-индикатор высокого разрешения, 64х128 пикс. 53.0 мм х 27.0 мм с подсветкой и настройкой контрастности |
|
Частота обновления |
4Гц или 8 Гц, выбираемая пользователем, 24Гц скорость в режиме сканирования |
|
Индикация значений толщины |
NORMAL (нормальный режим) - 5 цифр, высота 10.6 мм, В-SCAN (В-развертка) - 5 цифр, высота 2.55 мм |
|
Индикация последнего результата |
жирные или полые цифры означают, соответственно, наличие или отсутствие акустического контакта |
|
Заводские настройки |
9 стандартных настроек для преобразователей |
|
Настройки АСД |
мин. и макс. значения диапазон 0.25мм - 508 мм жирные и полые цифры при запуске и нарушении порогов АСД |
|
Питание |
2 батареи типа АА |
|
Продолжительность работы от батарей |
прим. 60 ч |
|
Типы отключения |
по выбору: ALWAYS ON (всегда включен) или AUTO OFF (автовыкл.) после 5, 10, 15, 30 мин. бездействия |
|
Языки |
английский, немецкий, французский, испанский, итальянский, русский, японский и китайский |
|
Устройства ввода/вывода |
преобразователь: двойной Lemo 00, выход на ПК: Mini-USB |
|
Температуры |
рабочая температура: - 10…+50 °С, температура хранения -20…+60 °С |
|
Память данных |
50,000 значений в сеточных файлах, до 50,000 рядов, до 223 колонок, доп. ПО UltraMATE или UltraMATE Lite |
|
Масса |
223 грамм с батареями |
|
Габариты |
138х32х75 мм |

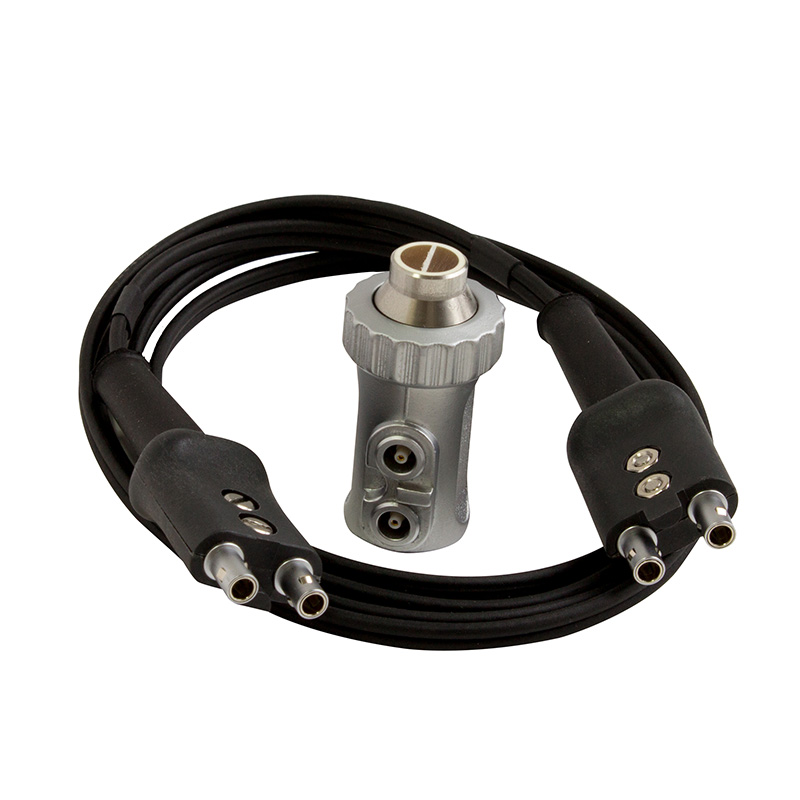

Технические характеристики на преобразователи для толщиномера DM5E
|
|
DA501 |
DA503 |
DA512 |
DA590 |
|
Частота |
5МГц |
2МГц |
7.5МГц |
5МГц |
|
Конструкция |
стандартный |
стандартный |
карандашный |
высоко-температурный |
|
Рабочая температура |
-10 … +70 °С |
-10 … +70 °С |
-20 … +70 °С |
-20 … +204 °С |
|
Диаметр контактной поверхности |
12 мм |
16.1 мм |
7.5 мм |
12.7 мм |
|
Диапазон измерений от поверхностного эхо до 1-го донного эхо |
1.0 - 200 мм |
5.0 - 300 мм |
5.0 - 300 мм |
0.6 - 60 мм |
|
Мин. диапазон измерения по нескольким сигналам (Multi-Echo) |
3.0 - 25 мм |
нет |
2.0 - 10 мм |
нет |
Внесен в Государственный реестр Средств измерений РФ.
