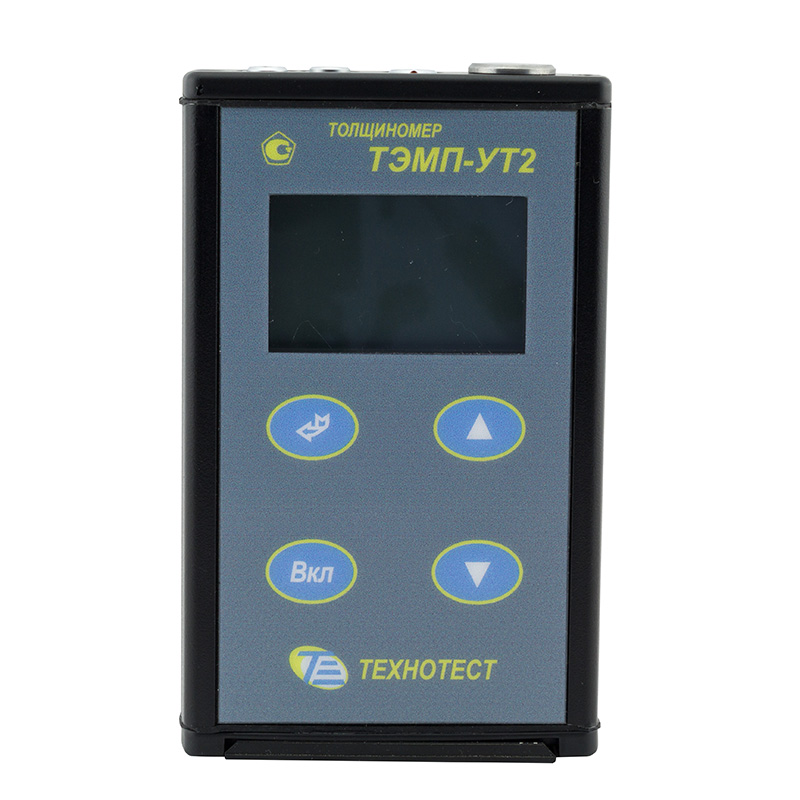

Ультразвуковой толщиномер ТЭМП-УТ2

72 480 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 36 месяцев

Отличительной особенностью данной модели толщиномера является то, что в основе работы этого устройства лежит широко известный эхо – метод. Этот метод в свою очередь основан на использовании свойств ультразвуковых колебаний, заключающихся в способности отражаться при столкновении с границей двух сред, обладающих отличными акустическими сопротивлениями.

Прибор оснащен блоком, который высылает сигнал в направлении специальной встроенной пластины. При попадании сигнала, пластина излучает еще один ультразвуковой импульс, который затем попадает в контролируемый объект. Данный импульс проходит до границы материала изделия с последующим отражением от нее и приемом отраженного сигнала второй, приемной пластиной.  Длительность данного процесса определяется качеством материала, из которого изготовлено контролируемое изделие, в особенности, с его толщиной.

ТЭМП-УТ2 находит широкое применение при измерении толщин изделий, изготовленных из материалов неметаллической природы или сплавов металлов. Достоинством данного устройства является возможность проведения замеров в случае наличия одностороннего доступа к объекту исследования.  ТЭМП-УТ2 позволяет проводить не только измерения толщин изделий, но и скорости распространения в них ультразвуковых волн. В процессе измерения преобразователь с силой прижимается к поверхности исследуемого объекта. Наиболее тесный контакт достигается путем использования специальных жидкостей, в качестве которых могут выступать вода, масла, глицерин и прочие смазочные жидкости.

ТЭМП-УТ2 представляет собой удобный в эксплуатации и хранении прибор, позволяющий проводить высокоточные измерения и нашедший широкое применение в отрасли народного хозяйства. В особенности, при проведении замеров толщин емкостных стенок и труб, корпусных деталей.

Новый ультразвуковой толщиномер общего назначения ТЭМП-УТ2 предназначен для измерения толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе, и при значениях скорости распространения продольных УЗК в диапазоне от 1000 до 9999 м/с, а также скорости распространения ультразвуковых колебаний (УЗК) в изделиях известной толщины.

Способ измерения – контактный, путем прижима ультразвукового преобразователя к поверхности контролируемого объекта с использованием контактной жидкости (вода, глицерин, спирт, масло, консистентные смазочные материалы и т.д.).

Объекты измерений – листы, стенки сосудов, котлов, труб, трубопроводов, изделия различного назначения, в том числе с окрашенными или корродированными поверхностями, в процессе их изготовления, эксплуатации или ремонта.



Отличительные особенности:

  • встроенный образец толщины;
  • ручной выбор преобразователя из меню прибора;
  • запоминание следующих параметров:

- настроек для каждого преобразователя (коррекции установки «0», скорости ультразвука, параметров усилительного тракта);

- последней юстировки на определенный материал;

  • запись в память и сохранение даже при отсутствии питания до 4000 результатов измерения с разбивкой на "страницы", их последующий просмотр и передача в ПК;
  • автоматическое отключение после завершения работы;
  • четкий, контрастный дисплей с большими цифрами;
  • прочный металлический корпус;
  • световая индикация акустического контакта преобразователя.

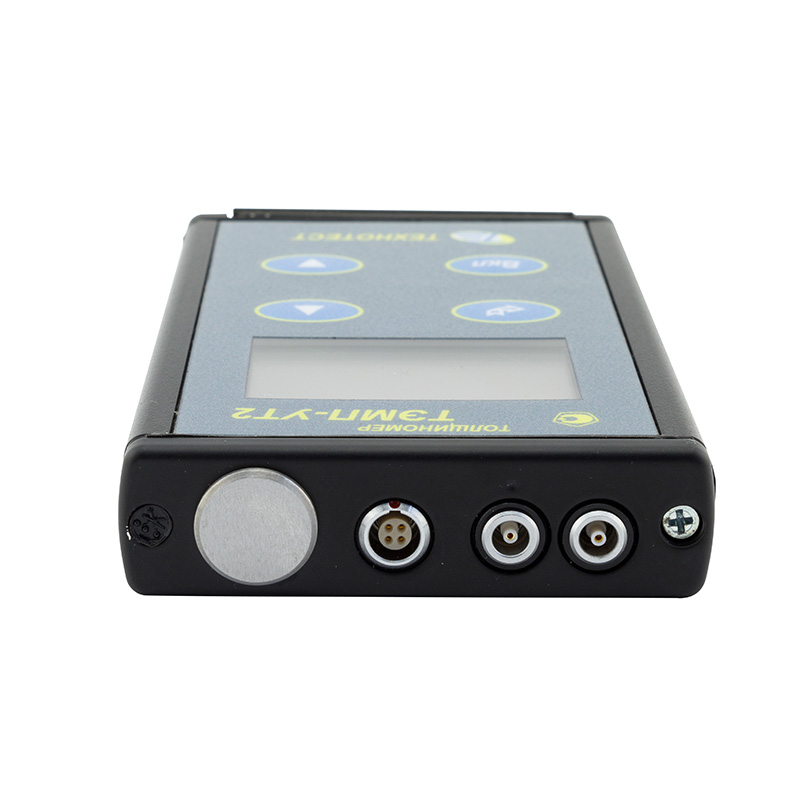

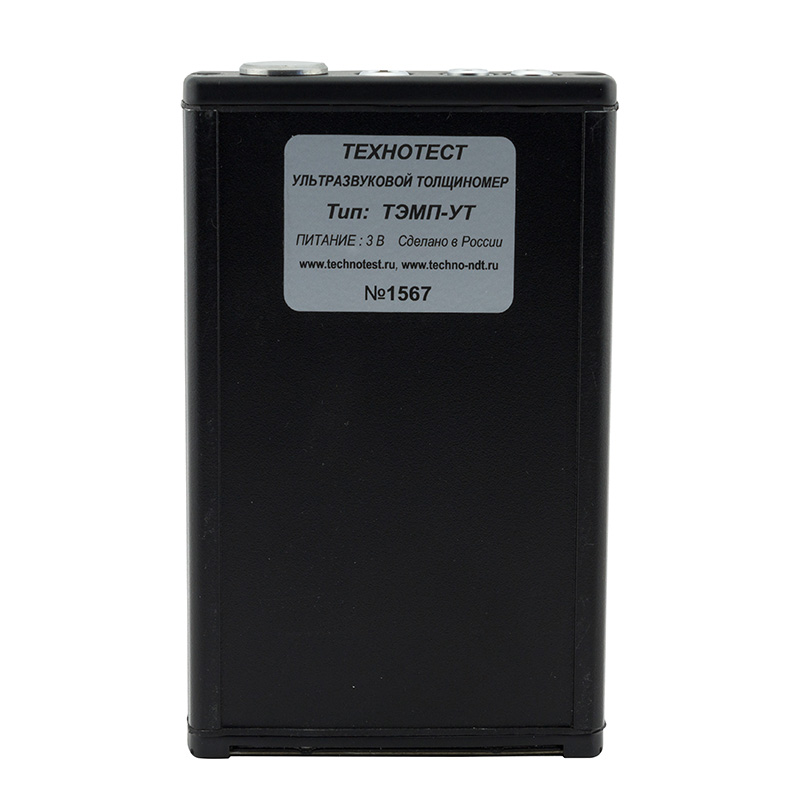

  • Блок электронный ТЭМП-УT2;

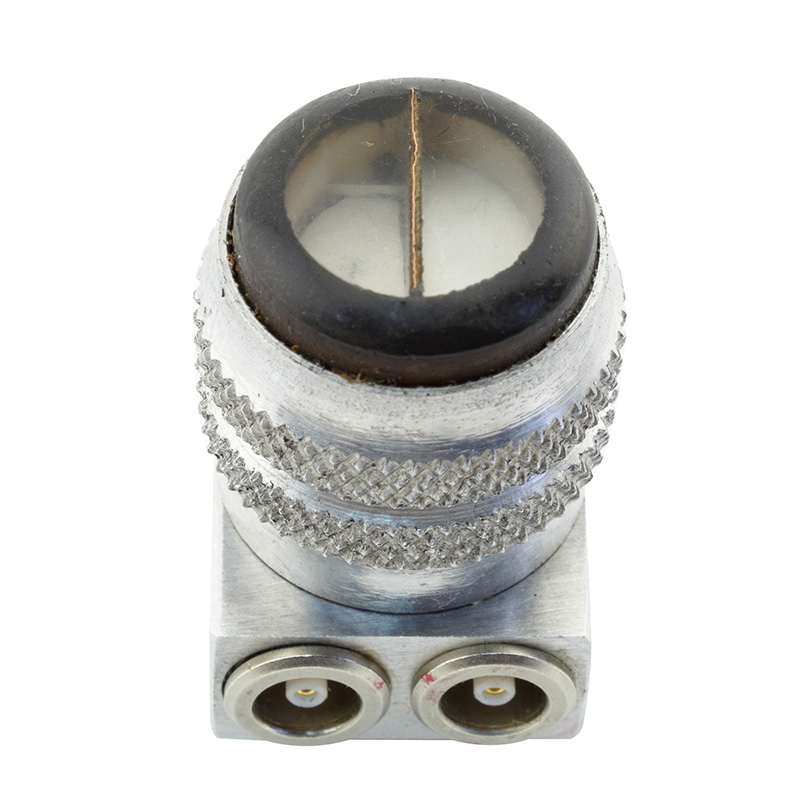

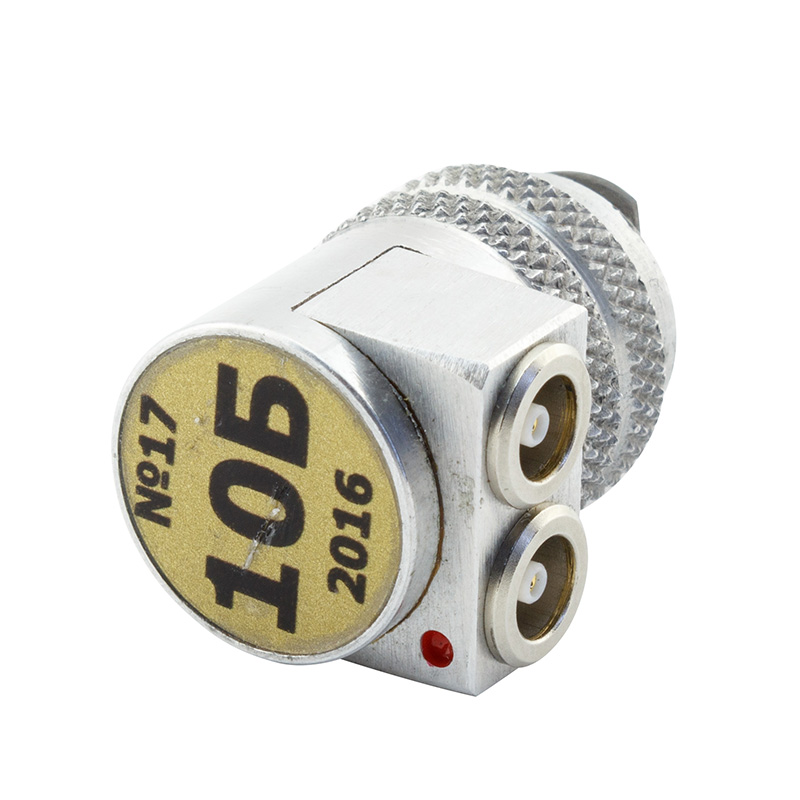

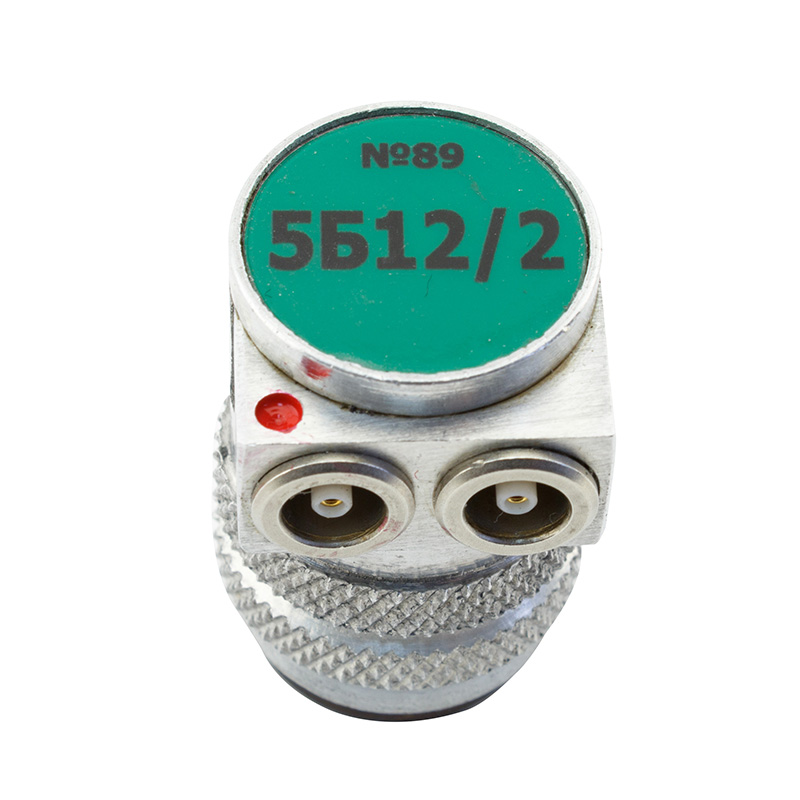

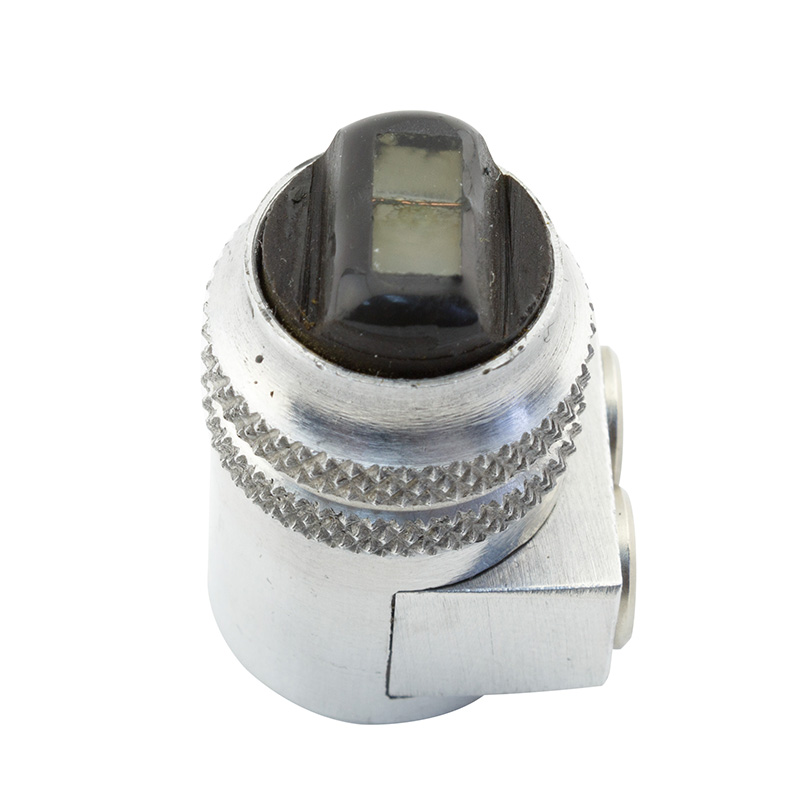

  • ультразвуковой преобразователь (по выбору Заказчика);

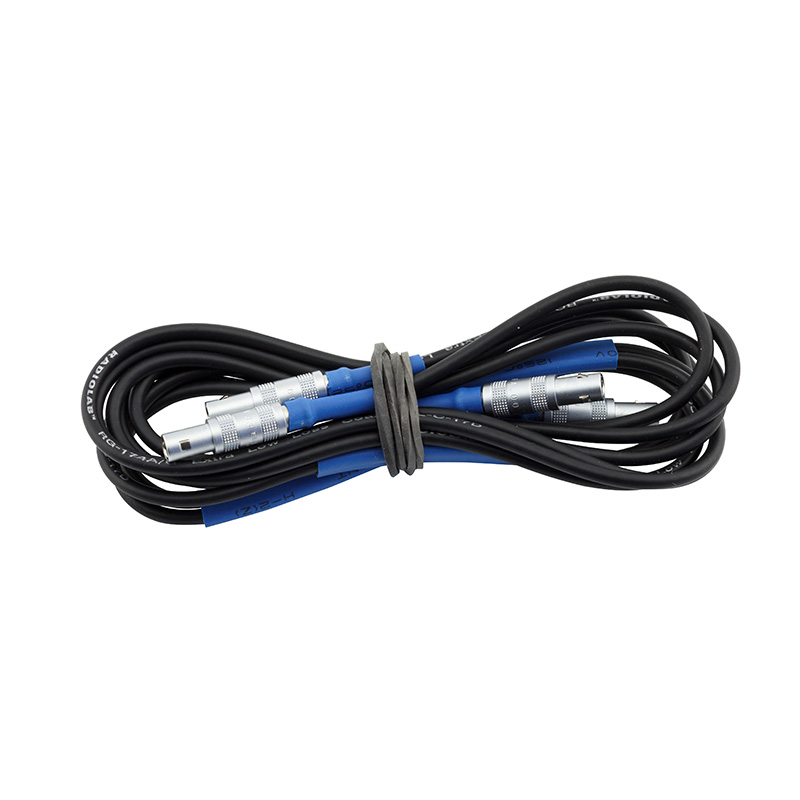

  • кабель подключения преобразователя к ультразвуковому толщиномеру (Лемо - Лемо);

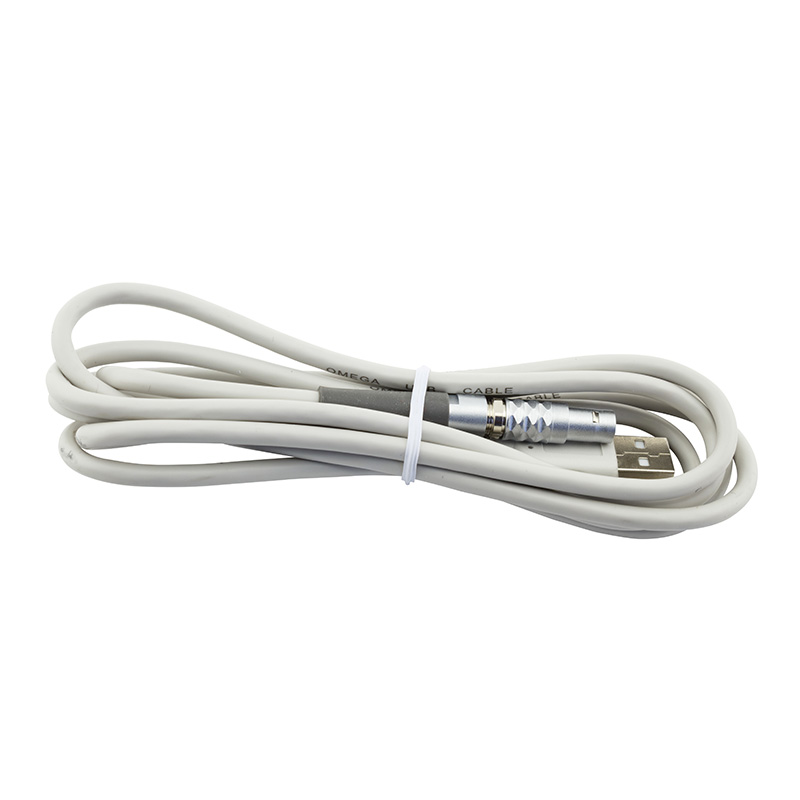

  • кабель связи с компьютером по порту USB;
  • диск с программным обеспечением для вывода информации на ПК;
  • элементы питания (Типа «АА»);

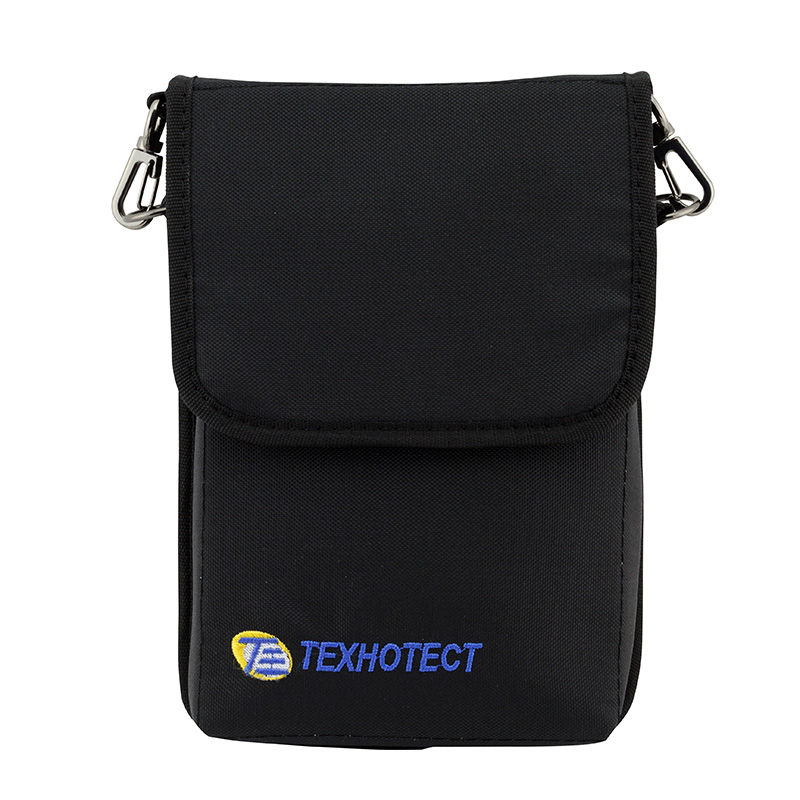

  • сумка-чехол;
  • паспорт (включая методику поверки).

Дополнительно в комплект поставки могут быть включены следующие принадлежности: сетевое зарядное устройство; аккумуляторы; монтажный чехол.

Диапазон измерений толщины (по стали)

от 0,8 до 200 мм.

Диапазон измерения толщины различными пьезоэлек­трическими преобразователями (ПЭП) соответствует значениям, приведенным в таблице 1.

Диапазон определения скорости распространения УЗК, при известных значениях толщины

в диапазоне от 10,0 до 50,0 мм ‑ от 4000 до 6500 м/с.

Цена единицы наименьшего разряда при индикации составляет

‑ при измерении толщины изделия в поддиапазоне толщины от 0,8 до 99,9 мм − 0,01 или 0,1 мм (задается оператором);

‑ при измерении толщины изделия в поддиапазоне толщины от 100,0 до 200,0 мм − 0,1 мм;

‑ при определении скорости распространения УЗК − 1,0 м/с.

Диапазон значений скорости распространения УЗК, задаваемых органами управления толщиномера

от 500 до 9999 м/с.

Время установления рабочего режима толщиномера

не более 20 с.

Питание прибора

2 пальчиковые батареи типа «АА»

Время непрерывной работы толщиномера от новых щелочных элементов питания (типа Alkaline)

не менее 25 ч (при соотношении времени контакта ПЭП с изделием и общего времени работы прибора - 1/3 и менее).

Сила тока, потребляемого толщиномером от элементов питания

не более 100 мА.

Габаритные размеры электронного блока толщиномера

не более 132 мм х 82 мм х 22 мм.

Габаритные размеры ПЭП (без соединительного кабеля)

длина – 50 мм;

диаметр – 40 мм.

Масса электронного блока толщиномера

не более 0,3 кг.

Предел допускаемого значения основной абсолютной погрешности прибора δs, мм

не более δs +/- (0,05 + 0,01 S).

Время, необходимое для одного измерения на стандартном образце

не более 3с

Ультразвуковой толщиномер ТЭМП-УТ2 внесен в Государственный реестр средств измерении Российской Федерации под № 38230-08.
