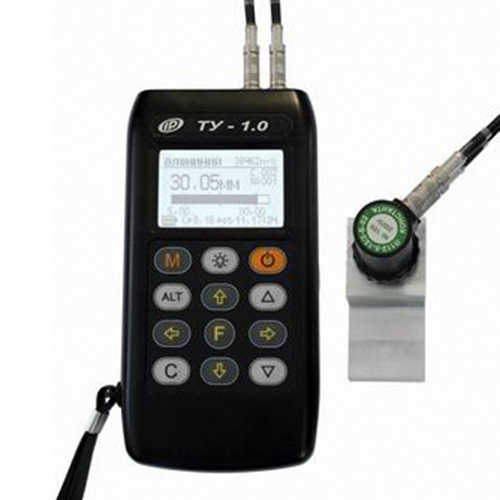

Ультразвуковой толщиномер ТУ-1
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Удобный и практичный инструмент ультразвуковой толщиномер ТУ-1 обеспечивает полноценное и качественное вычисление толщины стенок трубопроводов, сосудов и многих других объектов, в составе которых есть металл. При диагностике он учитывает особенности поверхности исследуемых конструкций: ее шероховатость (до Rz1609), различные неровности и прочие дефекты. Игнорирует и не разрушает залакированные покрытия. Можно также производить анализы таких веществ, как: пластмасса, стекло или керамика.
Ультразвуковой толщиномер ТУ-1 дает возможность определять на стенках конструкции различные язвы от коррозии, площадь которых достигает приблизительно 1 мм2, на внутренних стенках трубопроводов толщиной более двух миллиметров. Эксплуатация аппарата производится совместно с базовым раздельно-совмещенным специальным преобразователем частотой 5 МГц. Величина скорости ультразвука варьируется в интервале: от 1000 до 9999 м/с. Принцип работы этого устройства заключается в применении сверхзвукового импульсного эхо-метода. Он осуществляет колебания и заставляет их отображаться от границы раздела сред, имеющих различные акустические сопротивления. Встроенный блок воспроизводит импульс, который распространяется по всей внутренней поверхности изделия, а потом передается на чувствительную пластину измерителя.
Стоит отметить, что инструмент не сложен в освоении, поэтому можно доверить его новичку. Но он также подходит и для мастеров высокого уровня подготовки. По размеру аппарат небольшой, его габариты составляют: 151х81×32 мм, а вес: 500 г. Работать ультразвуковой толщиномер ТУ-1 без перерыва способен двадцать пять часов. При этом, что немаловажно, прибору не требуется дополнительная подзарядка. Объём его внутренней памяти составляет: 2048 результатов. Все полученные данные можно перенести на компьютер через USB-порт.
Назначение:
- измерение толщины металлов и пластмасс в изделиях и заготовках;
- измерение толщины стенок металлических и пластиковых труб, котлов, сосудов;
- выявление мест локальной коррозии или износа.
Преимущества:
- адаптирован к шероховатости и кривизне контролируемой поверхности;
- высокая стабильность и воспроизводимость показаний;
- работает с преобразователями различных производителей;
- звуковая индикация при выходе измеряемого сигнала за пределы заданного диапазона;
- выбираемая дискретность измерений;
- встроенное зарядное устройство.
Основные функции:
- фильтрация и обработка эхо-сигналов, вычисление толщины изделия;
- оперативный выбор вида контролируемого материала и изделия из базы данных;
- возможность калибровки прибора по образцу пользователя;
- память на 2 тыс. результатов и условий выполнения измерений;
- отображение результатов на графическом дисплее с подсветкой;
- сервисная компьютерная программа.

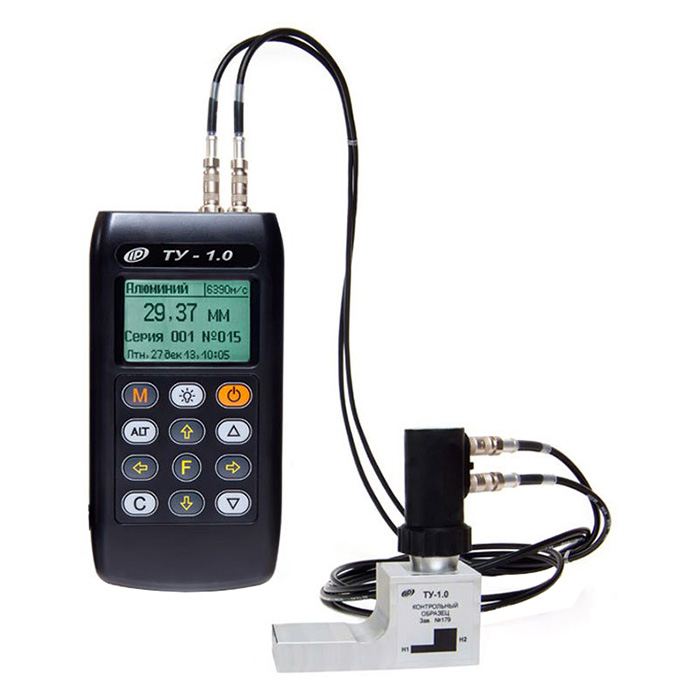

- Электронный блок, чехол;
- преобразователь 5 МГц (по заказу 2,5 или 10 МГц);
- комплект кабелей;
- контрольный образец;
- аккумуляторы, блок питания;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации;
- сумка;
- сертификат о калибровке.
|
Диапазон измеряемых толщин (по стали), мм |
1,5...200 |
|
Диапазон скоростей УЗК, м/с |
1000...9999 |
|
Дискретность измерения толщины, мм |
0,1 / 0,01 |
|
Пределы погрешности измерения толщины, мм |
±(0,01h+0,15) |
|
Диапазон рабочий температур, °C |
-10...+40 |
|
Габаритные размеры электронного блока, мм |
150х76х27 |
|
Масса электронного блока, кг |
0,15 |
