Ультразвуковой толщиномер турбинных лопаток УДТ-45
Очень мощным, практичным инструментом является ультразвуковой толщиномер УДТ-45. Он представляет собой комплекс, позволяющий производить диагностики множества материалов с тонкими стенками и сложными конструкциями (например, такие как турбинные лопатки, причем различных видов). Устройство применяется оператором в промышленных и научных отраслях.
Ультразвуковой толщиномер УДТ-45 – это качественный и продуктивный аппарат, который дает возможность оперативно производить анализы. Он имеет высокую результативность и точность. Главным образом прибор применяется для проверки объектов на разнообразные дефекты, а также определение их глубины и местоположение, измерение характеристики толщины и оценки скорости распространения УВ. Данный прибор оснащен специальной таблицей, которая заполняется самостоятельно. В ней указываются параметры толщин, чертежные и технологические допуски ко всем точкам объекта. Информацию, полученную при диагностике, можно выделять по желанию владельца. Калибровка результатов во внутренней памяти устройства происходит с учетом типа исследуемого материала с добавлением даты тестирования. Этот комплект имеет при себе большое многообразие функций, такие как АРК и ВРЧ. Вычисление амплитудных колебаний варьируется в интервале до ста двадцати децибел.
Стоит отметить ряд свойств и опций аппарата. А именно: возможность развертки: от 1 до 5 мкс, а также анализ толщины: от 0,35 до 0,4 мм, настройку усиления на 90 дБ, присутствие широкополосного усилителя: 0,5 – 15 МГц, фильтры на 1,25, 2,5, 5 и 10 МГц. Работать инструмент ультразвуковой толщиномер УДТ-45 способен при температурных условиях: от +10°С до +50°С. Его габариты составляют: 600х500х600 мм, а масса: 15 кг. Если нужен хороший прибор, имеющий высокую точность и при этом долговечный, то такой инструмент, несомненно, подойдет.
Промышленный компьютерный УЗ толщиномер для контроля толщины стенки турбинных лопаток. Измерение толщин от 0,35-0,4 мм.
Отличительные особенности УДТ-45:
- развертка от 1 до 5 мкс;
- широкополосный усилитель 0,5 – 15 МГц, фильтры на 1,25; 2,5; 5 и 10 МГц;
- регулировка усиления 90 дБ;
- импульс возбуждения прямоугольный 200В, с регулируемой длительностью;
- отображение сигналов в реальном недетектированном виде;
- две зоны контроля;
- измерение толщины по переходу через «0»;
- точность индикации толщины: 0,01;
- специальные малогабаритные преобразователи с малой контактной поверхностью;
- интерфейс USB;
- питание от сети 220В.

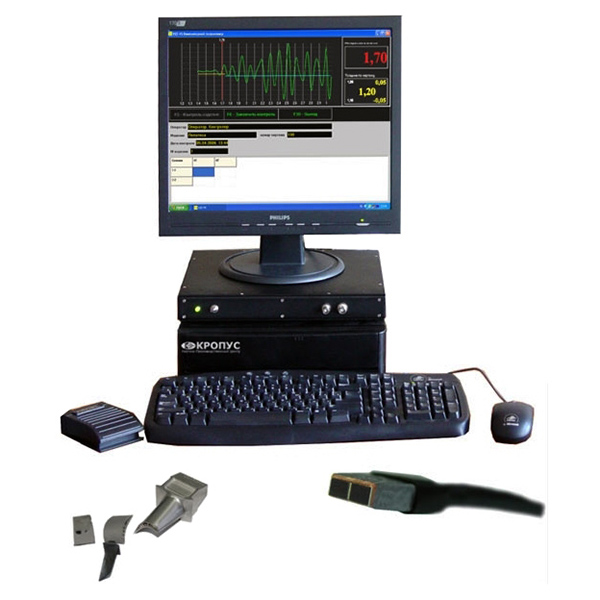

Комплектация УДТ-45:
- измерительный блок толщинометра;
- блок питания 220В;
- специализированный ПК с TFT монитором 17’’;
- принтер;
- педаль для управления сохранением результатов;
- соединительные кабели;
- программное обеспечение;
- преобразователь П121-10-ММ – 2 штуки;
- упаковка.
Дополнительные аксессуары:
- УЗ-преобразователи;
- образцы толщины.
Развертка |
мин.: 0-1 мкс макс: 0-5 мкс |
Диапазон скоростей |
1000 - 9999 м/с |
Задержка |
от -0,5 мкс до 992 мкс |
Демпфирование |
25 ом / 50ом / 1000 ом |
Входной импенданс |
50 ом / 600 ом |
Зондирующий импульс |
прямоугольный, амплитудой 200В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс |
Частота повторений ЗИ |
40 Гц |
Усилитель |
широкополосный 0.5-15 МГц (-6 дБ) фильтры на 1.25,1.8, 2.5, 5 и 10 МГц |
Согласование с ПЭП сторонних производителей |
7 встроенных контуров с номиналами: 0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15мкГн |
Диапазон регулировки усиления |
90 дБ |
Детектирование |
радиосигнал |
Зоны контроля |
две зоны контроля |
Автоматическая Сигнализация Брака (АСБ) |
цветовое выделение показаний толщины при выходе измеренного значения за заданный диапазон |
Интерфейс |
RS232 |
Дисплей |
TFT монитор 17" |
Диапазон рабочих температур |
от +10 до 50°С |
Размеры / Вес с элементами питания / без Э/П |
600 мм х 500 мм х 600 мм / 15 кг / 8 кг |
Толщиномер имеет сертификат Госстандарта РФ RU.C.27.003.A № 31488 и внесен в реестр средств измерений под № 37664-08.
